WP CNC 2
CNC-Reinigungsmaschine mit 2 Achsen zur automatischen Oberflächenbearbeitung von PVC-Profilen
Makellose Reinigung der Schweißnähte mit höchster automatischer Präzision
Perfekt, wenn…
- Möchten Sie die Reinigung von Bordsteinen auf PVC-Profilen automatisieren?
- Sie müssen Rahmen mit unterschiedlichen Geometrien und Höhen bearbeiten.
- Sie arbeiten in engen Räumen, möchten aber maximale Effizienz.
- Suchen Sie eine schnelle Programmierung über DXF-Dateien?
- Möchten Sie ein flexibles, konfigurierbares und vernetztes Auto?
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Makellose Reinigung der Schweißnähte mit höchster automatischer Präzision
Die WP CNC 2 ist eine kompakte CNC-Reinigungsmaschine mit 2 gesteuerten Achsen, die von leistungsstarken Linearmotoren angetrieben wird. Sie wurde entwickelt, um automatisch alle Außenfinisharbeiten an den Schweißnähten von PVC-Profilen durchzuführen.
Von der Zentrierung über die vollständige Reinigung bis hin zur Freigabe des fertigen Rahmens ist jeder Schritt automatisiert, um konstante Qualität, Geschwindigkeit und Wiederholbarkeit zu gewährleisten.
Verfügbar in einer Stand-alone-Version oder als integrierbare Lösung mit 4-Kopf-Schweißmaschinen über einen automatischen Drehtisch, ist die WP CNC 2 die ideale Lösung, um die Produktivität zu steigern, ohne die Ästhetik der Fensterrahmen zu beeinträchtigen.
5 Gründe, sich für WP CNC 2 zu entscheiden
- Hochleistungsbewegung. Die Achsen mit linearen Motoren gewährleisten Geschwindigkeit, keinen mechanischen Verschleiß und konstante Präzision.
- Flexibilität bei jedem Profil. Konfigurierbar mit zahlreichen Zubehörteilen, um sich jeder Geometrie und Rahmenkombination anzupassen.
- Intuitive Programmierung. Software mit .DXF-Datei-Upload: Jedes Werkzeug hat eine dedizierte Position, Geschwindigkeit und Route.
- Vollständige Konnektivität. Ladeprogramme über USB oder TCP-IP-Netzwerk; verfügbar ist ein Barcode-Scanner zur Rahmenkennung.
- Intelligente Integration. Perfekt integrierbar mit 4-Kopf-Schweißmaschinen dank automatischem Drehtisch.
Produktdetails
Die WP CNC 2 führt automatisch alle Außenbearbeitungen des geschweißten Knotens durch und bietet hochwertige Oberflächen und Wiederholgenauigkeit.
Größen
Länge: 2.300 mm
Breite: 1.350 mm
Höhe: 2.350 mm
Gewicht: 1,200 kg
Leistungen
Produktivität: bis zu 240 Quadratmeter / 8 Stunden (Standardversion)*
Benötigte Bediener: 1
* Richtwert, variabel je nach Profiltyp und Konfiguration
Ernährung und Verbrauch
Installierte Leistung: 5,6 kW
Stromversorgung: 400 V
Luftverbrauch: 440 Nl/min
Minimale Druckausübung: 7 bar
Arbeitsfähige Profile
Profilhöhe: 40 ÷ 180 mm
Profilbreite: 40 ÷ 130 mm
Minimale Rahmenmaße (ohne Tisch): 340 x 400 mm
Funktionen und unterstützte Bearbeitungen
Die Operationen umfassen:
- Reinigung der äußeren Ecke mit einer Klinge
- Obere/untere Entfernung und Kurven mit Nägeln
- Fräsen von Innen- und Außendichtungen
- Reinigung der äußeren und inneren Rillenflächen (für weiße Profile)
- Inneneckbearbeitung an Glasleisten und Anschlägen
- Fresierung von Flügeln an einem reduzierten Knoten

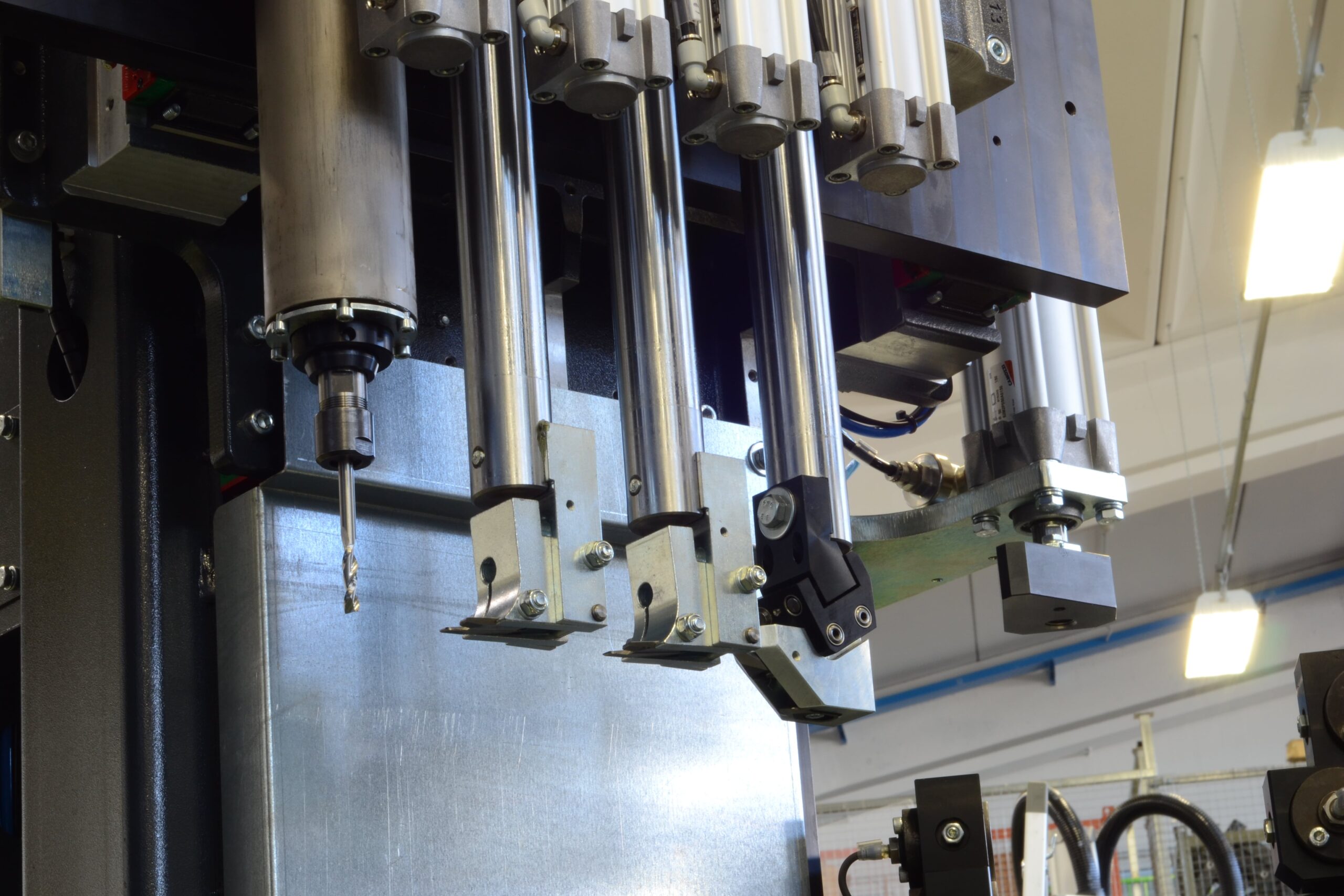

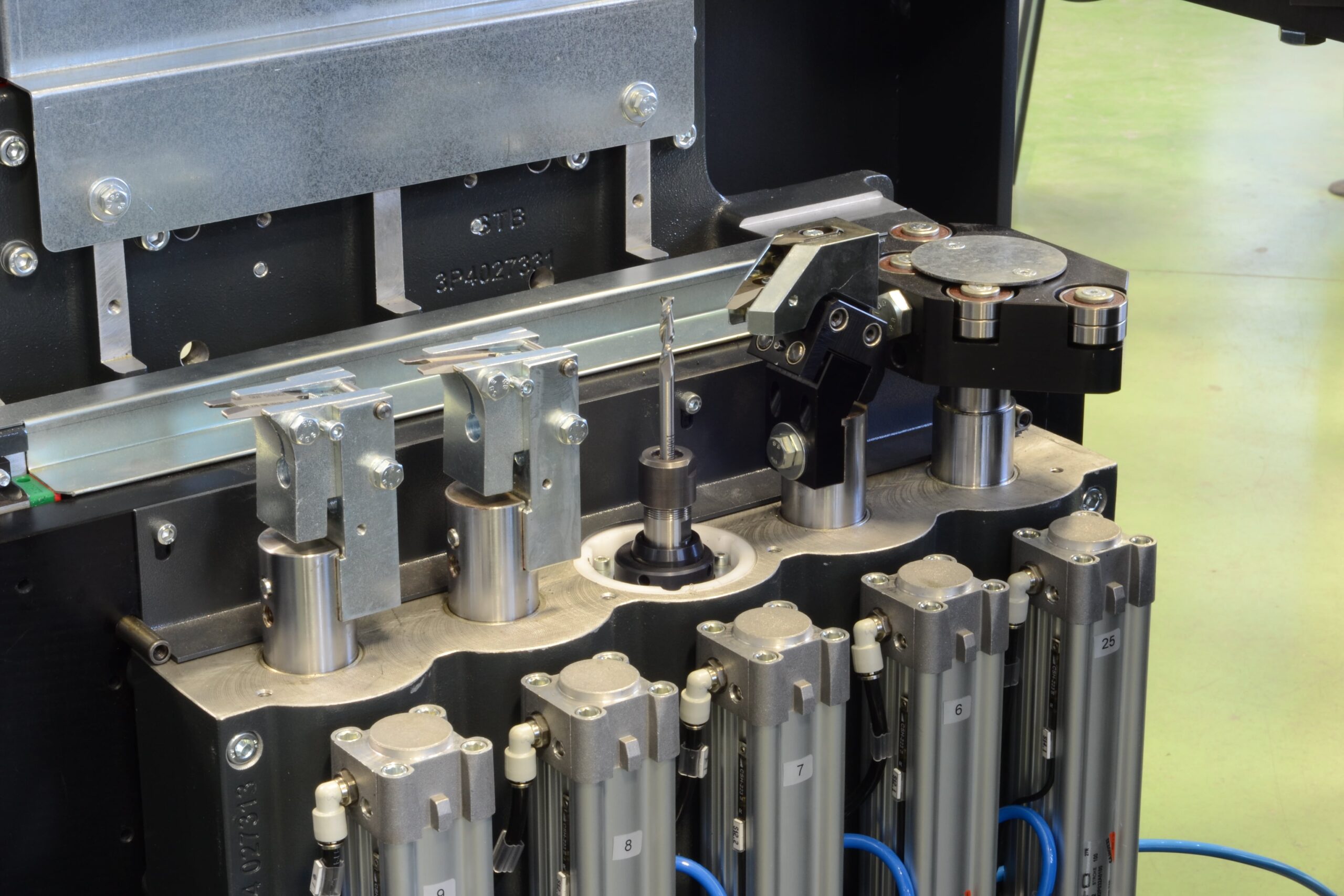

Ausstattung mit Fräswerkzeug, positionierten Fräsern und speziellen Werkzeugen, montiert auf einer zentralen Werkzeuggruppe.
Optionale und verfügbare Konfigurationen
Die WP CNC 2 kann individuell angepasst werden mit:

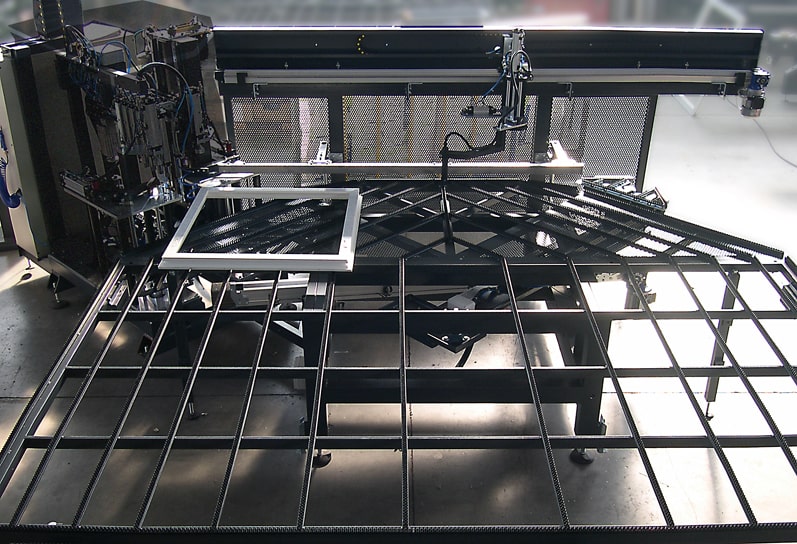

- Drehplatte (oberer oder unterer Anschluss) bis zu 2.500 x 2.500 mm
- Standalone-Kit mit manuellem Tisch und integrierten Schutzvorrichtungen
- Selbstzentrierende Werkzeuggruppen für klassische, abgerundete oder 90°-Schubwinkel
- Doppelschwenkbohrmaschine mit automatischer Bewegung
- Flächenkit (weiß/farbig)
- Barcode-Scanner zur Erkennung von Rahmen
Erkennung von geschweißten Rahmen bis zu 85 Kombinationen zur weiteren Steigerung der Betriebseffizienz und zur Anpassung des Produktionsflusses.
Verfügbare Variante:
- WP CNC 4 Achsen: mit einer installierten Leistung von 8,0 kW und einem Luftverbrauch von 500 Nl/min
➝ Produktivität gesteigert auf bis zu 320 Platten / 8h (je nach Profilen)
Technologie und Automatisierung
Die GRAF Synergy-Software ermöglicht die schnelle Erstellung von Reinigungsprogrammen, indem sie jedem Werkzeug Position, Geschwindigkeit und Trajektorie zuweist. Die Benutzeroberfläche ist benutzerfreundlich und auch für unerfahrene Bediener geeignet.
WP CNC 2 ist kompatibel mit Industrie 4.0 und vorbereitet für:
- TCP-IP-Verbindung
- Rückverfolgbarkeit und Fernverwaltung von Programmen
- Integration in digitale Produktionsabläufe
