TEST PRO DIGITAL
Prüfmaschine für die Widerstandsfähigkeit von PVC-Schweißnähten
Unmittelbare Überprüfung der Schweißqualität mit zertifizierter Präzision
Perfekt, wenn…
- Möchten Sie die Zuverlässigkeit der Schweißnähte Ihrer PVC-Fenster vor dem Versand überprüfen?
- Sie benötigen ein internes Testsystem zur Qualitätskontrolle.
- Wir stellen maßgeschneiderte Fenster und Türen her und möchten jede geschweißte Ecke zertifizieren.
- Suchen Sie ein einfach zu bedienendes, aber technisch fortschrittliches Auto?
- Sie arbeiten mit variablen Größen und benötigen operative Flexibilität.
- Möchten Sie Tests dokumentieren für Audits oder Produktionsverfolgbarkeit?
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Überprüfen Sie die Dichtheit der geschweißten Ecken mit einem schnellen, digitalen und zuverlässigen Test.
Test Pro Digital ist die von GRAF Synergy entwickelte Maschine zur extrem präzisen Messung der Bruchlast an den Schweißnähten von PVC-Profilen. Dadurch wird eine strenge und reproduzierbare Qualitätskontrolle in der Produktion von Fenstern gewährleistet.
Dank einer kompakten Struktur aus Kohlenstoffstahl und einem hydraulischen System mit zertifizierter Lastzelle ermöglicht es, standardisierte Prüfungen direkt in der Werkstatt durchzuführen, ohne die Notwendigkeit externer Labore.
Das integrierte Grafikdisplay ermöglicht die sofortige Anzeige der Daten und den Export der Ergebnisse auf USB.
5 Gründe, sich für Test Pro Digital zu entscheiden
- Zertifizierte Präzision und digitale Ergebnisse. System mit geeichter Lastzelle für präzise Messungen in kg oder Newton, mit Testgrafik, die auf dem Display sichtbar ist.
- Vollständige Benutzerfreundlichkeit. Profilanmeldung, Teststart und Ergebnislesung: alles wird von einem einzigen Bediener verwaltet.
- Unmittelbare Analyse der Bruchlast. Ein Hydraulikzylinder übt eine konstante Kraft auf die geschweißte Ecke aus, bis es zum Bruch kommt, und hebt den maximalen Spitzenwert hervor.
- Breite Palette testbarer Profile. Unterstützt Längen von 350 bis 740 mm, Höhen bis zu 600 mm und Dicken von 40 bis 130 mm.
- Exportierbare digitale Berichte. Die Testdaten können auf einem USB-Stick gespeichert werden, was nützlich für interne Kontrollen oder die Weitergabe an Kunden ist.
Produktdetails
Test Pro Digital ermöglicht destruktive Prüfungen zur Messung der mechanischen Festigkeit von PVC-Schweißnähten. Der Test wird durchgeführt, indem eine progressive Kraft bis zur Bruchgrenze der Verbindung angewendet wird, wobei der erreichte Maximalwert erfasst wird.
Größen
Länge: 890 mm
Breite: 575 mm
Höhe: 1.000 mm
Gewicht: 180 kg
Leistungen
Operativität: Handbuch
Gesuchte Operatoren: 1
Testbare Winkel/8h: variabel
Ernährung und Verbrauch
Installierte Leistung: 0,6 kW
Spannung: 240 Vac
Luftverbrauch: k.A.
Maximale Belastbarkeit: 1.000 kg
Arbeitsfähige Profile
Länge: 350 – 740 mm
Höhe: bis zu 600 mm
Dicke: 40 – 130 mm
Funktionen und unterstützte Bearbeitungen

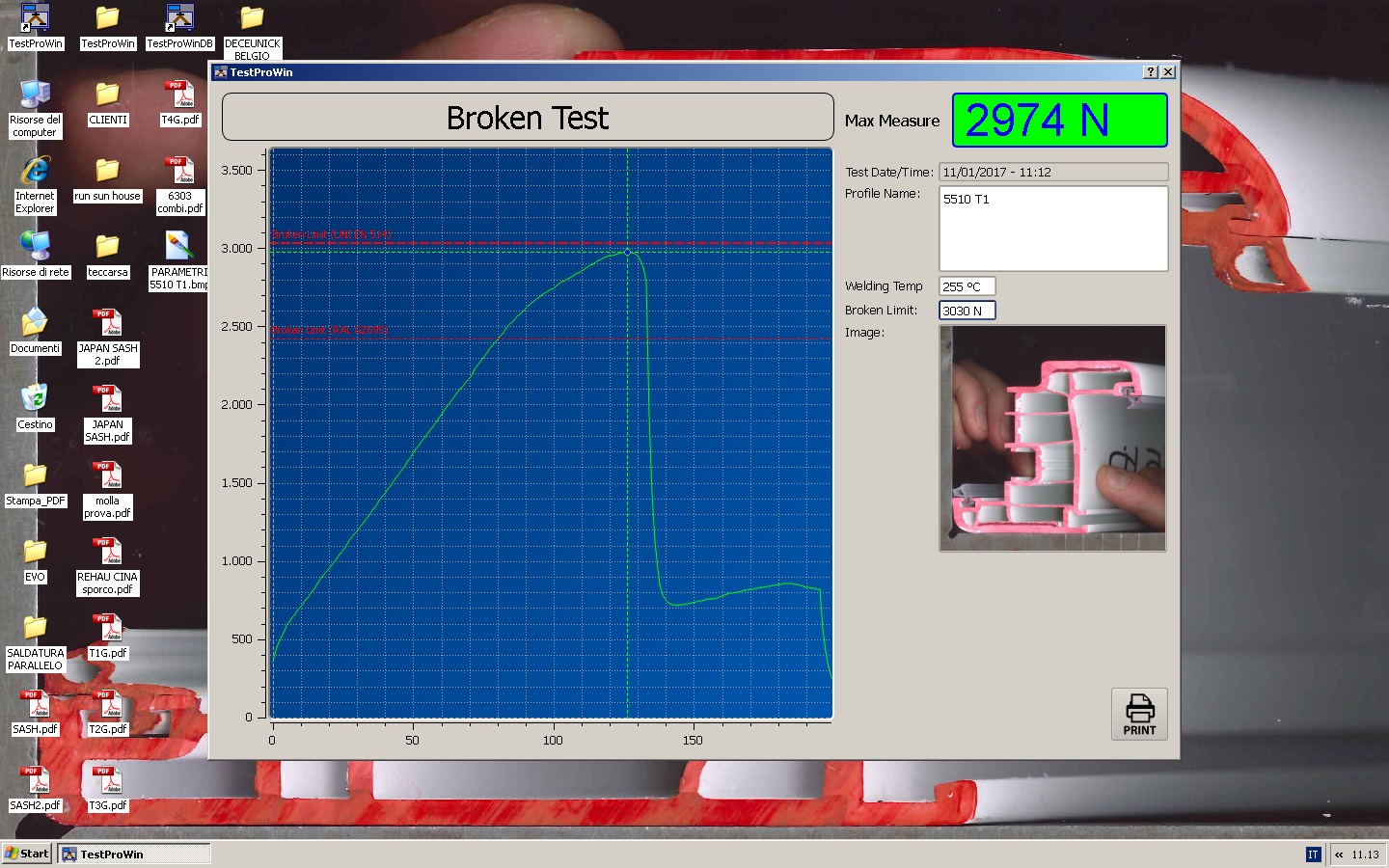

Die grafische Benutzeroberfläche ermöglicht eine visuelle Analyse des Lastverlaufs während des gesamten Zyklus. Das Testergebnis kann digital für jedes getestete Profil gespeichert werden.
Bearbeitungen:
Messung der maximalen Tragkraft
Lasttest an geschweißter Ecke
Optionale und verfügbare Konfigurationen
Um sich an jede Produktionsanforderung anzupassen, kann Test Pro Digital mit folgender Ausstattung versehen werden:
- Integrierte PCs und Monitore mit spezieller Software und Protokollschlüssel für die Verbindung mit TestPro-Systemen
- Drucker für die sofortige Erstellung von Papierberichten
Diese Optionen ermöglichen die Integration in Qualitätsmanagement- und Rückverfolgbarkeitssysteme der Industrie 4.0.
Technologie und Automatisierung
Obwohl es sich um eine manuelle Testmaschine handelt, setzt Test Pro Digital fortschrittliche digitale Lösungen zur Datenerfassung und -aufzeichnung ein.
Die zertifizierte Wägezelle sorgt für zuverlässige Messwerte, während die Steuerung über ein digitales Display eine sofortige visuelle Kontrolle ermöglicht.
Dank der optionalen Ausstattung kann das Fahrzeug mit Unternehmensinformationssystemen verbunden werden, wodurch es mit den Prinzipien der Industrie 4.0 kompatibel ist.
Kontaktieren Sie das GRAF Synergy-Team
Fordern Sie jetzt die vollständige Broschüre oder eine individuelle Beratung an, um zu erfahren, wie Sie Test Pro Digital in Ihre Qualitätsabteilung integrieren können.
