SLV

Einzelkopf-Schweißgerät mit variablem Winkel für spezielle Profile aus PVC und Aluminium

Die ideale Lösung für komplexe Schweißarbeiten: maximale Flexibilität, garantierte Präzision

Perfekt, wenn…

Sie stellen schiefe Fensterrahmen oder unregelmäßige Formen her.
Sie müssen große Profile (bis zu 300 mm Breite) schweißen.
Suchen Sie ein robustes und präzises Auto, auch für kleine Chargen.
Möchten Sie Nacharbeiten an komplexen Verbindungen vermeiden?
Ändere häufig die Maße und Winkel.

Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten

Informationen anfordern

Die ideale Lösung für komplexe Schweißarbeiten: maximale Flexibilität, garantierte Präzision

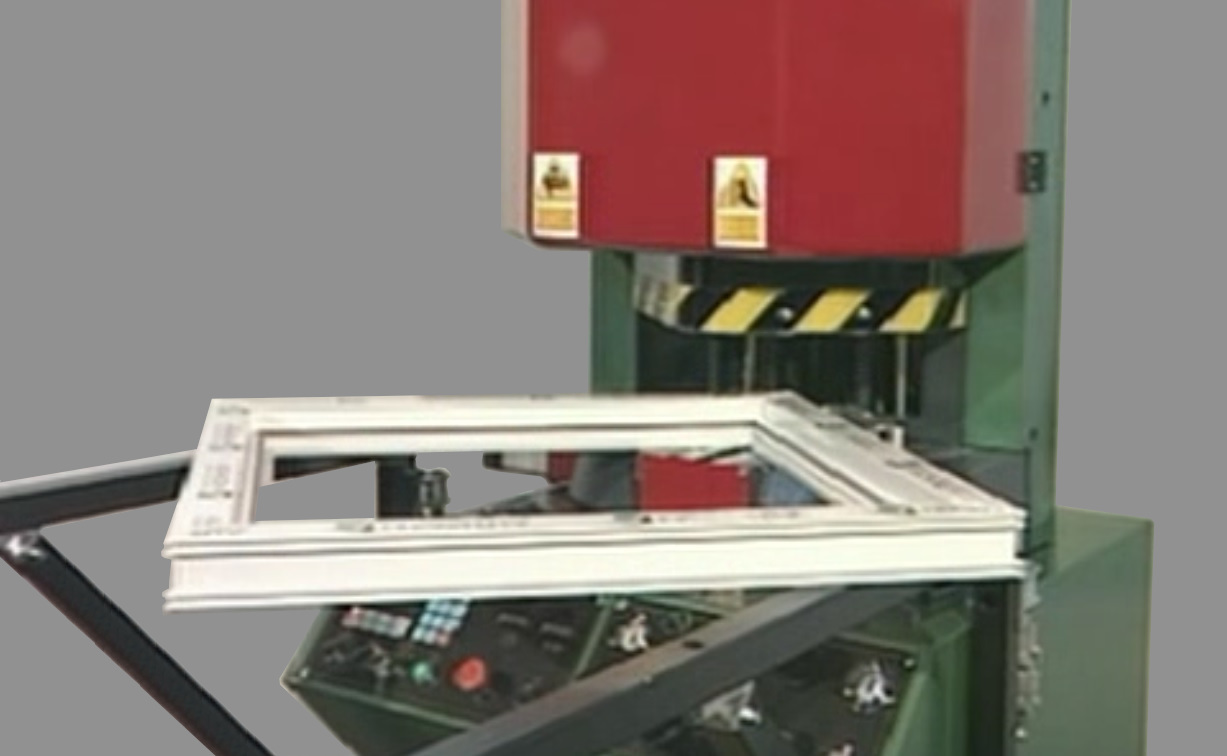

SLV ist der einseitige Schweißgerät mit variablen Winkeln, das entwickelt wurde, um jede Art von schräger Schweißung präzise zu handhaben, von 30° bis 180°, auch bei großen Profilen.

Ideal für Fensterbauer und Spezialabteilungen, besteht sie aus Stahl und Gusseisen, um maximale Stabilität auch bei der Bearbeitung von imposanten Profilen zu gewährleisten.

Dank des integrierten elektronischen Systems ermöglicht SLV die schnelle Anpassung der Winkel, die ständige Überwachung der Schweißzeiten und -temperaturen sowie die Optimierung der Leistung, selbst bei kleinen Serien oder maßgeschneiderten Produktionen.

Jeder Zyklus ist automatisiert, und die Benutzeroberfläche führt den Bediener im Falle von Anomalien, um Kontinuität und Qualität des Prozesses zu gewährleisten.

5 Gründe, sich für SLV zu entscheiden

Millimetergenauigkeit auch außerhalb der Schweißnaht. Präzise Schweißverbindungen von 30° bis 180° dank der elektronischen Steuerung der Parameter und der stabilen Halterung des eingestellten Winkels.
Für spezielle und übergroße Profile entwickelt. Verarbeitet Profile bis zu 200 x 200 mm bei 90° und 300 mm Breite bei 180°: ideal für komplexe Aufträge.
Intelligente Prozesskontrolle. Das elektronische System misst die realen Schweißzeiten, meldet Anomalien und unterstützt den Bediener bei Bedarf.
Solide und zuverlässige Struktur. Die Basis aus Gusseisen und Komponenten aus Stahl/Aluminium gewährleisten Stabilität, Langlebigkeit und Wiederholbarkeit des Ergebnisses.
Schneller Wechsel der Konturschablonen. Schnelles System zum Austausch der Konturschablonen, um die Stillstandszeiten der Maschine zu reduzieren.

Produktdetails

SLV ermöglicht das hochpräzise Schweißen von Winkeln von 30° bis 180°, wodurch die Herstellung von Spezialanfertigungen, nicht standardisierten Formen und schrägen Verbindungen möglich wird. Die Gussstruktur sorgt für stabile Unterstützung auch bei schweren Profilen, wodurch Durchbiegungen und Präzisionsverluste vermieden werden.

Maschinengröße

Länge: 1.250 mm

Breite: 920 mm

Höhe: 2.300 mm

Gewicht: 270 kg

Betriebsleistungen

Benötigte Operatoren: 1

Betriebsmodus: Manuell

Automatisierter Zyklus: Ja

Ernährung und Verbrauch

Installierte Leistung: 3,4 kW

Stromversorgung: 230 V einphasig

Luftverbrauch: 45 Nl/min

Minimale Betriebsdruck: 7 bar

Arbeitsfähige Profile

Profilhöhe: 40 ÷ 200 mm
Profilbreite:
- 40 ÷ 200 mm (bei 90°)
- 40 ÷ 300 mm (bei 180°)

Funktionen und unterstützte Bearbeitungen

Hauptbearbeitungen:

Variable Eckschweißungen zwischen 30° und 180°
Verwaltung von Großprofilen
Produktion von maßgeschneiderten Fenstern nach Zeichnung

Optionale und maßgeschneiderte Konfigurationen

SLV kann individuell angepasst werden mit:

Konturschablonen nach Zeichnung
Horizontale/vertikale Morsekanten rechts-links für optimale Befestigung der Teile

Diese Optionen ermöglichen es, das Fahrzeug perfekt an spezielle Auftragsproduktionen anzupassen.

Technologie und Automatisierung

Das fortschrittliche elektronische System der SLV gewährleistet:

Automatische Steuerung der Schweißparameter
Aktive Überwachung von Zeitplänen und Fehlern
Intuitive Benutzeroberfläche für den Operator

Kompatibel mit den Logiken der Industrie 4.0 kann SLV in Systeme der Rückverfolgbarkeit, Fern-Diagnose und zentralen Produktionsverwaltung integriert werden.

Möchten Sie wissen, wie SLV Ihnen helfen kann, maßgeschneiderte Fenster und Türen zu realisieren? Laden Sie jetzt die vollständige Broschüre herunter oder fordern Sie eine persönliche Beratung bei einem Experten von Graf Synergy an.
