SLTV
Universelle Einkopf-Schweißmaschine für T-, Kreuz- und variable Winkelverbindungen
Maximale Flexibilität, absolute Präzision: die ideale Wahl für komplexe PVC-Verbindungen
Perfekt, wenn:
- Wir fertigen komplexe Fensterrahmen oder spezielle Formen wie Kreuz-, T- oder H-Verbindungen.
- Sie benötigen variable Winkel, die sogar über 90° hinausgehen, während enge Toleranzen eingehalten werden.
- Möchten Sie den Eingriff des Operators reduzieren durch einen automatisierten Zyklus?
- Suchen Sie nach einem kompakten, aber professionellen Gerät, das auch für Spezialproduktionen geeignet ist.
- Sie benötigen einen schnellen Wechsel der Gegenformen für unterschiedliche Bearbeitungen.
- Produzieren Sie maßgeschneiderte Teile für unkonventionelle Architekturen oder Sonderfenster.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Maximale Flexibilität, absolute Präzision: die ideale Wahl für komplexe PVC-Verbindungen

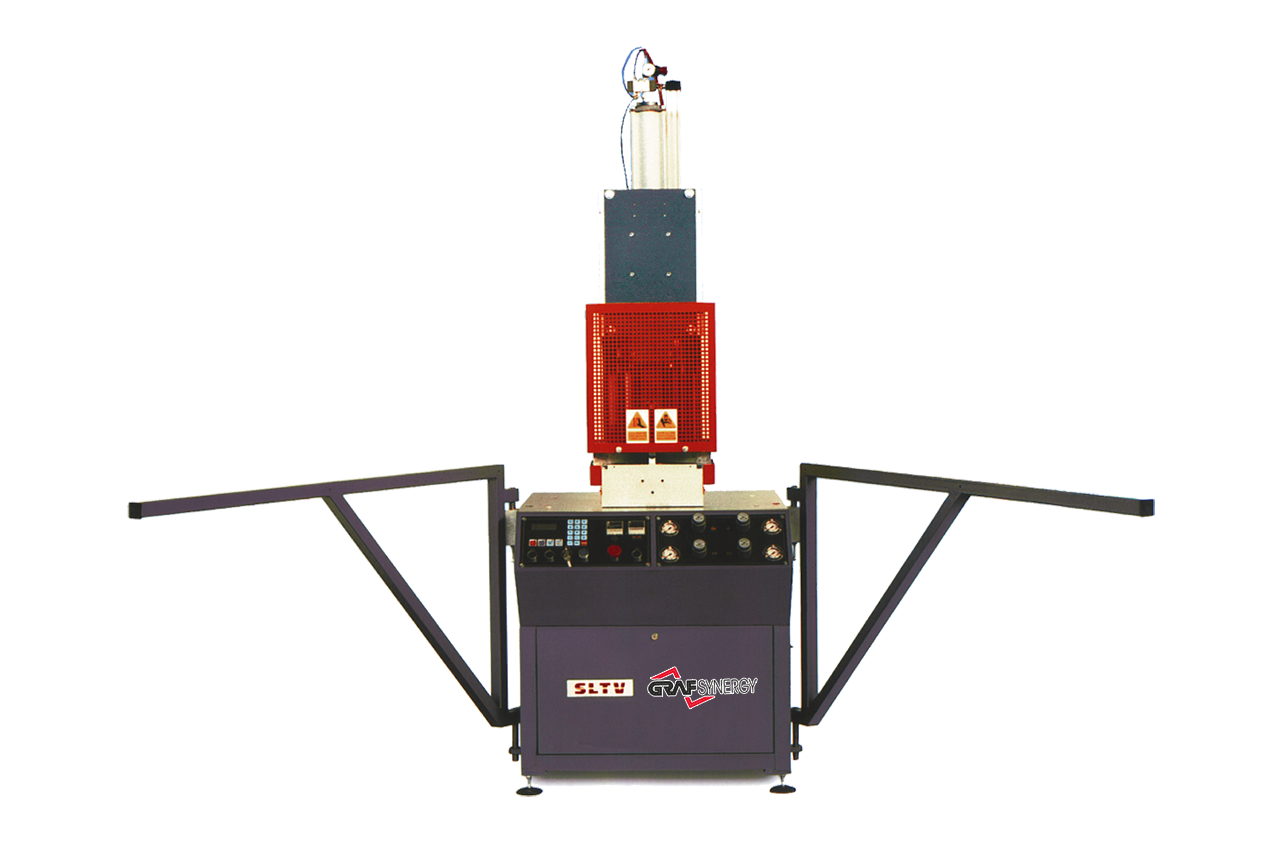

Die SLTV von Graf Synergy ist der Monoblock-Schweißgerät, das entwickelt wurde, um maximale Vielseitigkeit bei den technischsten und komplexesten Arbeiten zu bieten. Dank des neigbaren Schweißkopfes ermöglicht es Schweißungen in einem Winkelbereich von 35° bis 180°, einschließlich „T“-, Kreuz- oder „H“-Konfigurationen (Notch-Schweißen). Der vollständig automatisierte Zyklus gewährleistet Gleichmäßigkeit, Wiederholbarkeit und Fehlerreduzierung, selbst bei spitz zugeschnittenen Profilen und Gegenstücken mit „V“-Ritzungen. Ideal für Hersteller, die ihre Produktpalette erweitern und einen hochgradig anpassbaren Service anbieten möchten.
5 Gründe, sich für den SLTV Horizontalverschiebbaren Tisch zu entscheiden
- Schweißen Sie jede Geometrie, ohne Kompromisse. Die einzige Monokopf-Schweißmaschine, die in einem variablen Winkel von 35° bis 180° schweißen kann, einschließlich Kreuz-, „T“- und „H“-Verbindungen. Perfekt für Sonder- oder Architekturproduktionen.
- Garantierte Maßgenauigkeit. Jeder Winkel hält die genauen Einstellmaße ein: konstante Qualität, ohne Nachbearbeitungen oder Abfälle.
- Vollautomatischer Zyklus. Integrierte elektronische Steuerung, die Temperaturen und Zeiten regelt und eventuelle Betriebsanomalien signalisiert.
- Schnellwechsel-Stützformen. Intelligentes mechanisches System zum schnellen Austausch von Schweißstützformen, das die Rüstzeiten verkürzt.
- Integriertes Display für intuitive Steuerung. Einfache und sofortige Bedienung dank der elektronischen Schnittstelle an der Maschine: weniger Fehleranfälligkeit, mehr Effizienz.
Produktdetails
Die SLTV wurde entwickelt, um auch die spezifischsten Anforderungen zu erfüllen. Sie ist ein vielseitiger Schweißgerät, das die Produktpalette in Ihrem Betrieb erweitert. Die Möglichkeit, spezielle Winkel und komplexe Verbindungen zu schweißen, macht sie zu einem wertvollen Asset für Werkstätten, die maßgeschneiderte Fenster und Türen anbieten, oder für diejenigen, die den wahrgenommenen Wert ihres Katalogs steigern möchten.
Größen
Länge: 1.250 mm
Breite: 920 mm
Höhe: 2.300 mm
Gewicht: 350 kg
Ernährung und Verbrauch
Installierte Leistung: 3,6 kW
Spannung: 230 V einphasig
Luftverbrauch pro Zyklus: 45 NI/min
Betriebsdruck: 7 bar
Leistungen
Automatisierter Zyklus mit elektronischer Steuerung
Manueller Betriebsmodus für die Ersteinrichtung
Gesuchte Operatoren: 1
Schweißbare Profile
Profilhöhe: 40 ÷ 200 mm
Profilbreite (bei 90°): 40 ÷ 130 mm
Werte variieren je nach Profiltyp, Geschwindigkeit und Größe des Randsteins.
Unterstützte Funktionen und Bearbeitungen
- Variable Winkelverbindungsschweißen (35°-180°)
- T-Verbindungen
- Kreuzschweißungen
- Nutenschweißen („H“)

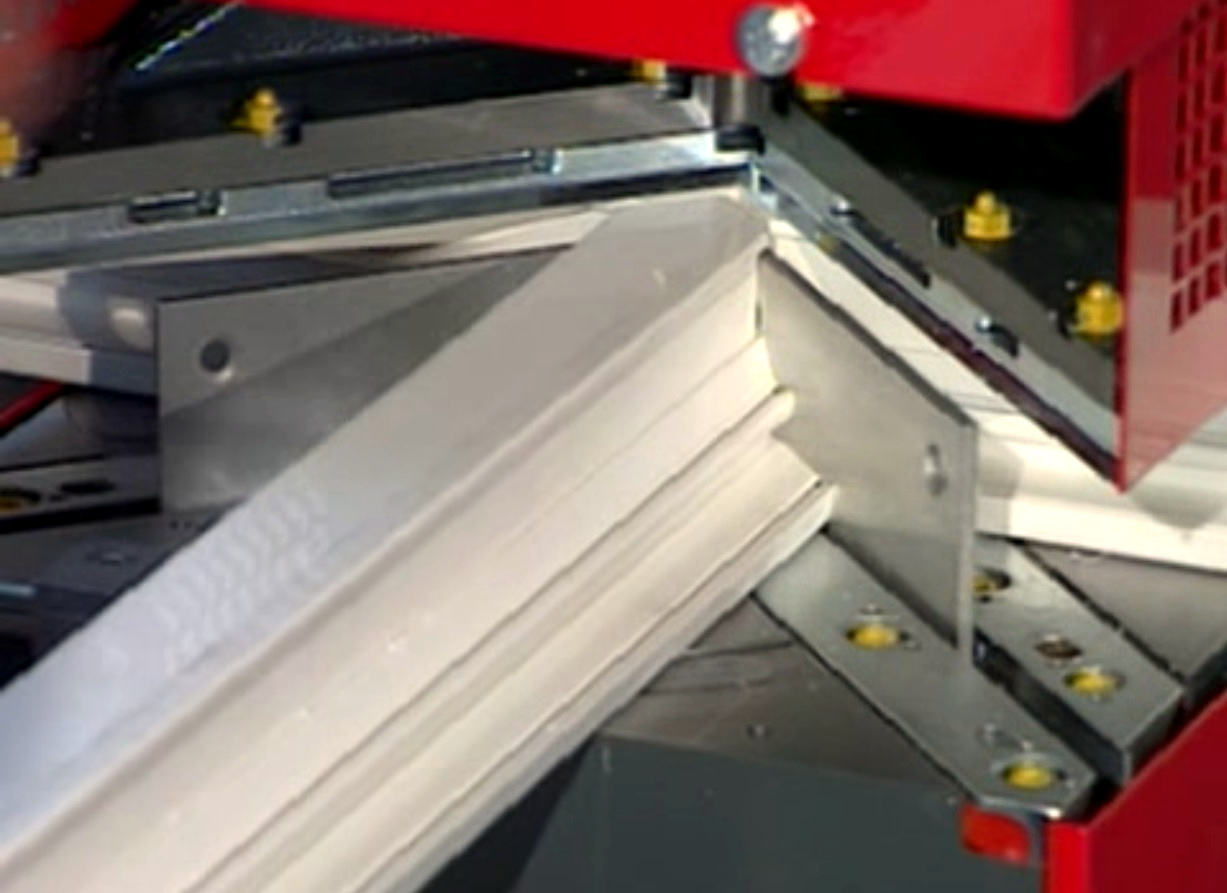

- Schweißen von Spitzenquerträgern mit Gegenstück und „V“-Rille
Optionale verfügbar
Um die operativen Möglichkeiten zu erweitern, kann die SLTV mit folgenden Optionen angepasst werden:
- Maßgeschneiderte Konturschnitte nach Kundenzeichnung (z. B. für 2-teilige Verbindungen)
- Anbindung an Messsysteme oder Vorab-Schneideverfahren (auf Anfrage)
- Dedizierte Konfigurationen für spezielle Profile
Die Maschine ist zudem für die Integration in modulare Linien oder spezielle Arbeitsinseln vorgesehen.
TECHNOLOGIE UND AUTOMATISIERUNG
Das technologische Herz der SLTV ist das integrierte Kontrollsystem, das in Echtzeit die Schweißparameter misst, das Fehlen von Anomalien überprüft und umgehend auf jeden Eingriffsbedarf hinweist. Dies gewährleistet eine kontinuierliche Produktion, reduziert Abfälle und erhöht die Betriebssicherheit.
- Elektronische Steuerung mit Display

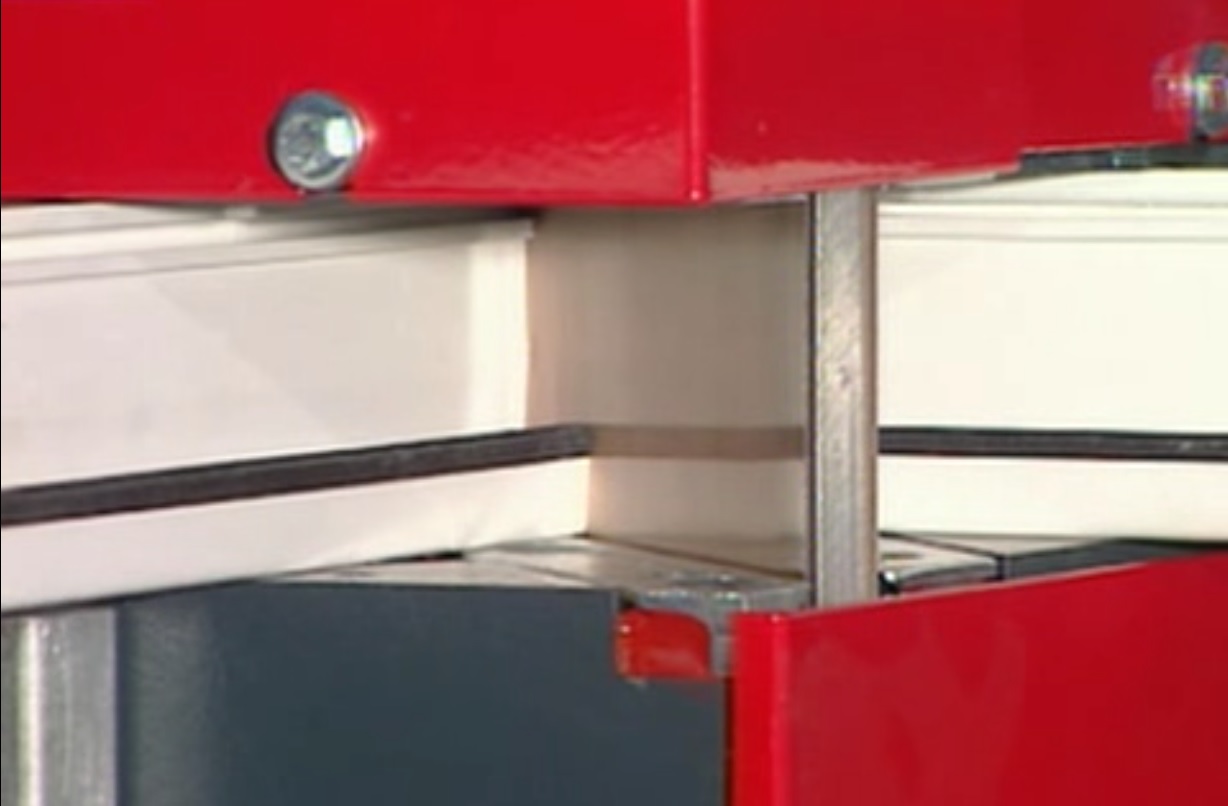

- Temperaturregelung der Platten und der Begrenzungsmesser
- Bereitschaft zur Umsetzung von Industrie 4.0 (auf Anfrage)
- Automatisches Zeit- und Temperaturmanagementsystem
Kontaktieren Sie uns, um herauszufinden, ob der SLTV die richtige Lösung für Ihre Produktion ist.
