SLS

CNC-Einschweißmaschine für Schwellen und spezielle Profile aus PVC

V-Perfect-Schweißen auf jedem Beschichtungsart, ohne Reinigung oder Nachbearbeitung

Perfekt, wenn:

Du musst Schwellen oder sichtbare Ecken schweißen, wo die Ästhetik entscheidend ist.
Verwenden Sie folierte oder lackierte Profile, die nicht nachbearbeitet werden können.
Möchten Sie die Nachbearbeitungsphase nach dem Löten vollständig eliminieren.
Sie arbeiten mit nicht schweißbaren Materialien innerhalb der Profile (Faser, Metall).
Sie benötigen eine kompakte Lösung, die auch in kleinen Räumen ideal ist.
Möchten Sie maximal automatisieren, dabei aber die Flexibilität der Teile beibehalten?

Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten

Informationen anfordern

V-Perfect-Schweißen auf jedem Beschichtungsart, ohne Reinigung oder Nachbearbeitung

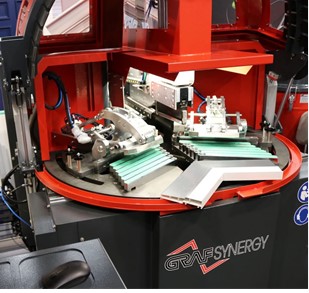

Die SLS ist der weltweit erste CNC-Monoblock-Schweißgerät, das speziell für die perfekte Verbindung von Schwellen zwischen Wand und Fensterrahmen entwickelt wurde. Dank der exklusiven, von Graf Synergy patentierten V-Perfect-Technologie wird der Schweißrand vollständig eliminiert, wodurch flache und gleichmäßige Oberflächen ohne Nachbearbeitung erzielt werden. Die Maschine ist ideal für die Bearbeitung komplexer Profile, die lackiert oder foliert sind, sowie für Profile mit nicht schweißbaren Inneneinlagen (Glasfaser, Aluminium, Harz) und bietet maximale Produktionsflexibilität mit nur einem Bediener.

5 Gründe, sich für die SLS zu entscheiden

Perfekte Schweißnaht, ohne Grat oder Nachbearbeitung. Dank der V-Perfect-Technologie ist der geschweißte Winkel sauber, homogen und frei von sichtbaren Fugen, selbst bei dekorativen oder beschichteten Profilen.
Kompatibel mit jeder Art von Beschichtung. Anodisiertes Aluminium, lackiertes PVC, Naturholz, Acryl: SLS garantiert die gleiche Präzision und Verarbeitung auf jedem Material.
Deutliche Einsparungen bei Produktionszeiten und -kosten. Keine Nachbearbeitungen, keine Reinigung, kein Drehtisch: ein kompletter Zyklus alle 140 Sekunden mit nur einem Bediener.
Kompakte Abmessungen, maximale Effizienz. Nur 3×3,5 Meter: Die Maschine ist ideal für kompakte Produktionslayouts, ohne Kompromisse bei Leistung und Qualität.
Kompenziert automatisch die Toleranzen. Intelligentes automatisches Kalibrierungssystem, das den Zyklus an die dimensionalen Unterschiede zwischen den Profilen anpasst und dabei die makellose Ästhetik bewahrt.

Produktdetails

SLS wurde entwickelt, um die Anforderungen von Herstellern ästhetisch hochwertiger Fensterrahmen zu erfüllen. Jede Schweißnaht ist perfekt in das Profil integriert, selbst bei komplexen Materialien und empfindlichen Beschichtungen. Das Ergebnis: Designfenster, die ohne weitere Schritte einsatzbereit sind.

Größen

Länge: 3.000 mm

Breite: 3.500 mm

Höhe: 2.100 mm

Gewicht: 1,300 kg (einschließlich Betriebsraum)

Leistungen

Bis zu 1 Schweißung alle 140 Sekunden

Minimale Schweißgröße: 400 mm (variabel)

Gesuchte Operatoren: 1

Ernährung und Verbrauch

Installierte Leistung: 17 kW

Spannung: 400 V

Luftverbrauch pro Zyklus: 600 NI/min

Betriebsdruck: 7 bar

Schweißbare Profile

Profilhöhe: 30 ÷ 60 mm

Profilbreite (bei 90°): 60 ÷ 220 mm

Keine maximale Schweißnahtlänge aufgrund der Maschine

Funktionen und unterstützte Bearbeitungen

Schweißen von Schwellen und unteren Verbindungen
V-Perfect Winkel auf speziellen Profilen
Schweißen ohne Nachbearbeitung
Präzise Profilierung auch auf Acrylbeschichtungen

Optionale und Konfigurationen

Die SLS kann mit Zubehör ausgestattet werden, um die Produktivität entsprechend Ihrem Workflow zu optimieren:

Integrierter Staubsauger für eine saubere Handhabung des Arbeitsbereichs
Maßgeschneiderte Konfigurationen für bestehende Linien oder spezifische Layouts
Erweiterte Profilierung für technische und Verbundmaterialien

TECHNOLOGIE UND AUTOMATISIERUNG

Das Herz der SLS ist die Technologie V-Perfect, ein exklusives Patent von Graf Synergy, das perfekte, ästhetische Schweißnähte ohne Grat und ohne Reinigungsbedarf ermöglicht. Das CNC-System gewährleistet Stabilität, Wiederholgenauigkeit und Präzision in jedem Zyklus.
