SL8 FF TR
CNC-Schweißmaschine mit 8 Köpfen für nahtlose PVC-Fenster
Der erste Schweißroboter mit 8 Köpfen der Welt, der Produktionskraft und perfekte Verarbeitung vereint
Perfekt, wenn du:
- Die vollständige Automatisierung des Schweißens von Rahmen mit 2 Querträgern.
- Entfernen Sie alle Reinigungs- oder Nachbearbeitungsarbeiten an den Ecken.
- Profile mit verschiedenen Arten von Folien, Acryl, Holz oder Aluminium bearbeiten.
- Automatische Anpassung der Maßtoleranzen von Profilen
- Produktionszeiten und Personalaufwand reduzieren
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Perfekte horizontale Schweißnaht ohne Wulst, auch bei komplexen Profilen

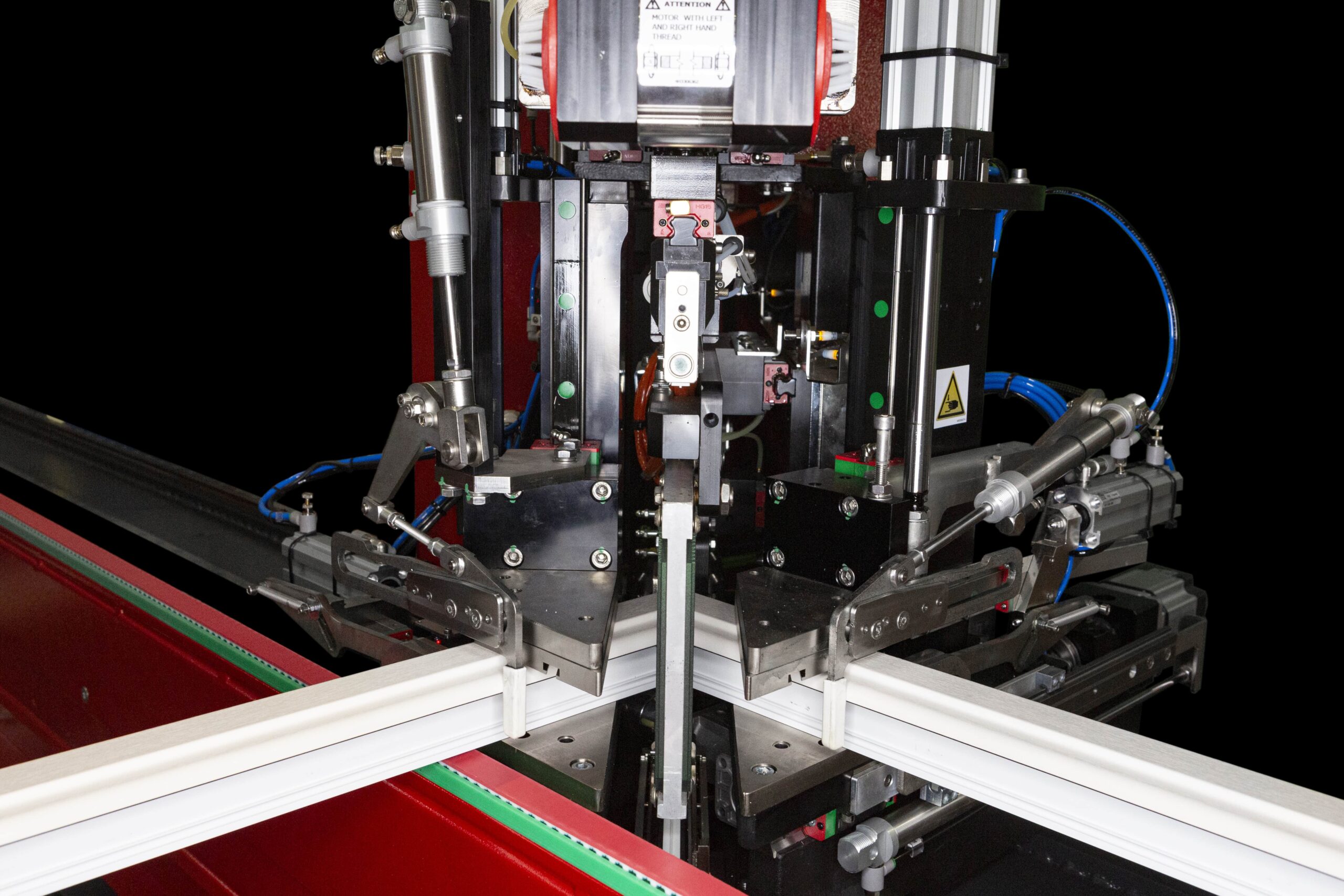

Die SL8 FF TR ist der erste CNC-Schweißroboter mit 8 Köpfen der Welt, der in einem einzigen Zyklus die gleichzeitige Schweißung der 4 Ecken in 45° und der 2 Querträger in 90° durchführen kann, wodurch der Schweißrand vollständig eliminiert wird.
Das Ergebnis? PVC-Fenster mit makelloser ästhetischer Oberfläche, perfekt eben und gleichmäßig, auch bei Profilen mit nicht schweißbaren Einsätzen wie Glasfaser, Aluminium oder Harz.
Die automatisierte Evolution der SL4 FF EVO, die SL8 FF TR integriert die patentierte Technologie V-Perfect und ermöglicht eine drastische Reduzierung von Durchlaufzeiten, Arbeitsaufwand und Platzbedarf. Ideal für Unternehmen mit hoher Produktivität, die jede Nachbearbeitung nach dem Schweißen eliminieren und den gesamten Prozess automatisieren möchten.
5 Gründe, sich für SL8 FF TR zu entscheiden
- Ein einziger Zyklus für den kompletten Rahmen. Gleichzeitiges Schweißen der 4 Ecken und der 2 Querträger in weniger als 140 Sekunden mit einem einzigen Bediener.
- Keine Nachbearbeitung. Die Technologie Patented Seamless Welding beseitigt die Naht: Es sind keine Reinigungsgeräte, Nachbesserungen oder Drehbänke erforderlich.
- Kompatibel mit jeder Beschichtung. Lackiertes PVC, Acrylfolien, Holz- oder Aluminiumlaminate: perfekte Verarbeitung auf jeder Oberfläche.
- Automatische Toleranzausgleichung. Ein intelligentes System korrigiert automatisch Abweichungen in Schnitt, Geometrie und Profilhöhe.
- Maximale Automatisierung, minimaler Arbeitsaufwand. Der gesamte Zyklus wird von CNC und proprietärer Software gesteuert: Laden Sie das Profil, den Rest erledigt die Maschine.
Produktdetails
SL8 FF TR automatisiert den gesamten Schweißprozess für komplette PVC-Rahmen, mit simultanen Vorgängen und perfekter Planheit der Verbindungen, selbst bei komplexen Profilen.
Größen
Länge: 7.000 ÷ 9.500 mm
Breite: 6.000 ÷ 7.000 mm
Höhe: 2.200 mm
Gewicht: 5.500 ÷ 8.000 kg (je nach Konfiguration und Rahmenmaße)
Leistungen
Zykluszeit: bis zu 1 Bild alle 140 Sekunden*
Benötigte Betreiber: 1
* Abhängig von Art des Profils, Dichtung und Leiste
Ernährung und Verbrauch
Installierte Leistung: 22 kW
Netzspannung: 400 V
Luftverbrauch: 800 Nl/min
Minimale Betriebsdruck: 7 bar
Arbeitsfähige Profile
Schweißbare Abmessungen: min. 350 x 435 mm | max. 4.000 x 6.000 mm (bis zu 6.000 mm auf Anfrage)
Anta/Rahmen: Höhe 35 ÷ 180 mm | Breite 40 ÷ 130 mm
Traverso: Höhe 60 ÷ 100 mm | Breite 50 ÷ 120 mm
Funktionen und unterstützte Bearbeitungen
- Horizontales Schweißen der 4 Ecken bei 45°
- Vorderseitige Schweißung der 2 Querträger im 90°-Winkel
- C-Schweißnähte
- Schweißnähte (optional)
- Integrierte Dichtungsbearbeitung im Zyklus
Alle Phasen sind automatisiert: Hochgeschwindigkeitsfräsen, Positionierung, Schmelzen, Verdichtung und Abkühlung.
Optionale und maßgeschneiderte Konfigurationen
Die SL8 FF TR ist konfigurierbar, um den spezifischen Anforderungen jeder Anlage gerecht zu werden.
- Vergrößerter Küchentisch (3628, 4028, 4528, 5028)
- RS-Option – Schnelle Geschwindigkeit für beschleunigte Zyklen
- TAG-Modus für die Fernüberwachung und -verfolgung von Konturen
Bearbeitung von „dormant large“ Profilen (französischer Standard)
Technologie und Automatisierung

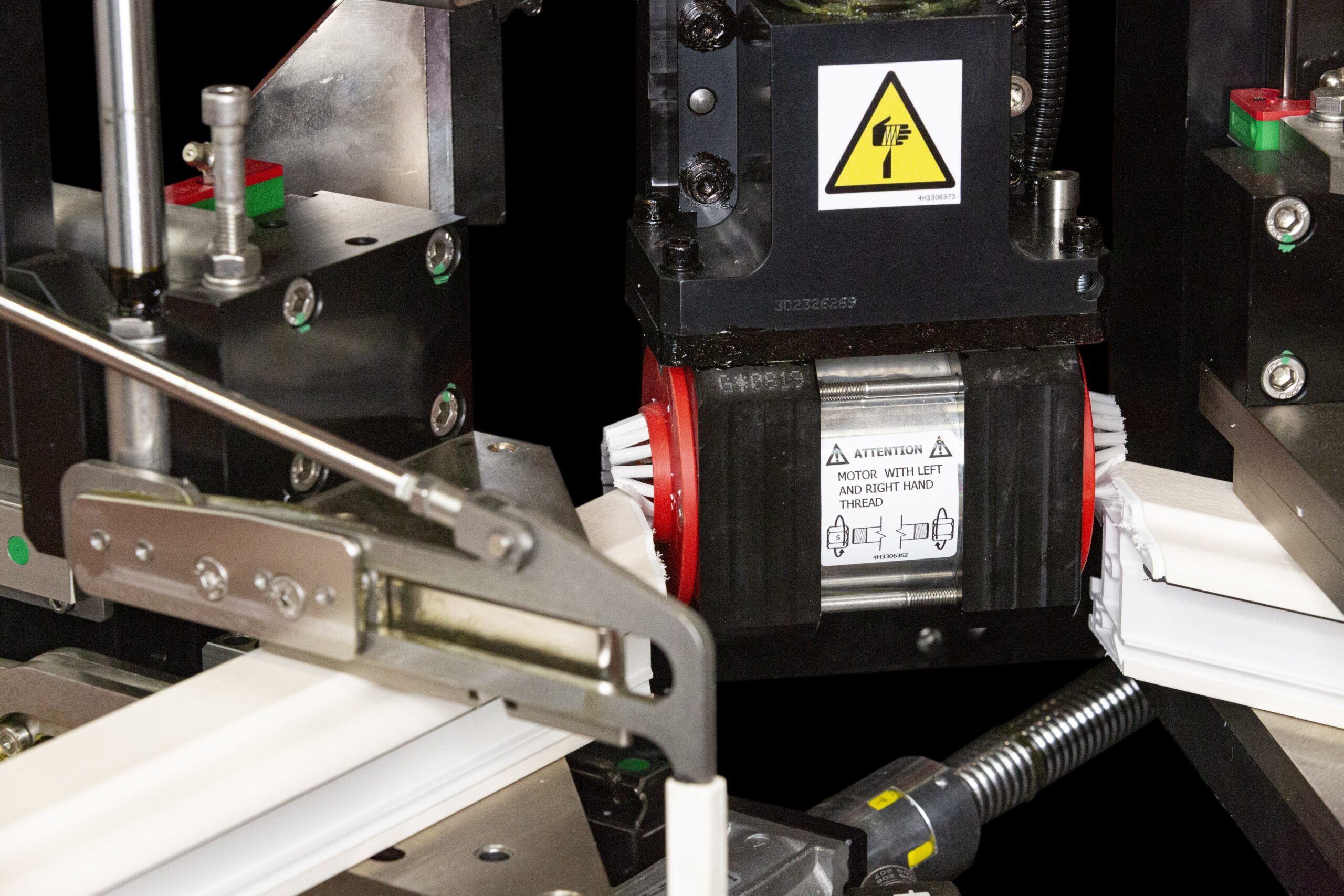

Jede Phase wird von CNC mit proprietärer Software gesteuert, was präzise, nachvollziehbare und wiederholbare Bearbeitungen gewährleistet. Das High Speed System sorgt für effiziente Fräsungen, während die Logik der Industrie 4.0 ermöglicht:
- Fernüberwachung
- Prädiktive Diagnostik
- Automatische Datensicherung
Mit der Integration der TAG Application hast du die volle Kontrolle über die Produktion und minimierst Maschinenstillstände.
