SL5FF TV
CNC-Schweißmaschine mit 5 Inline-Köpfen für V-förmige Schweißquerträger
Ein umfassendes Produktionszentrum für perfekte Schweißnähte in einem einzigen Durchgang
Perfekt, wenn:
- Produzieren Sie Fensterrahmen mit „V“-geschweißten Querriegeln und möchten die Zykluszeiten verkürzen.
- Sie arbeiten mit lackierten, folierten oder beschichteten Profilen, die keine Nachbearbeitung tolerieren.
- Sie benötigen eine komplette Anlage, die Leistung, Präzision und Automatisierung vereint.
- Suchen Sie eine Maschine, die jeden Schritt des Prozesses automatisiert, von der Fräsung bis zum Schweißen.
- Möchten Sie perfekte Winkel und Verbindungen erzielen, selbst bei Schnittfehlern oder Profil-Toleranzen?
- Sie arbeiten in einem industriellen Umfeld und wollen die Produktionsdatenkontrolle integrieren.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Ein umfassendes Produktionszentrum für perfekte Schweißnähte in einem einzigen Durchgang
Die SL5FF TV ist viel mehr als ein Schweißgerät: Sie ist eine fortschrittliche CNC-Anlage, die entwickelt wurde, um komplette Fensterrahmen in einem einzigen Arbeitsgang zu fertigen. Ausgestattet mit 5 Inline-Köpfen ermöglicht sie das gleichzeitige Schweißen der 2 äußeren Ecken und bis zu 3 inneren Querrohren, auch im Modus Notch Transom Welding. Dank der Technologie V-Perfect wird der Schweißrand vollständig eliminiert, was eine makellose ästhetische Oberfläche ohne Nachbearbeitung oder Reinigung gewährleistet. Das System ist für intensive Produktionen mit hoher ästhetischer Qualität und maximaler Produktivität konzipiert und ideal für die anspruchsvollsten Märkte.
5 Gründe, sich für den SL5FF Fernseher zu entscheiden
- Vollschweißung in einem einzigen Zyklus. Gleichzeitiges Schweißen von Ecken und inneren Querträgern (bis zu 3): ein kompletter Zyklus in nur 180 Sekunden.
- Perfekte Ästhetik auf jedem Material. V-Perfect-Technologie für unsichtbare Schweißnähte auch auf Acrylprofilen, Aluminium, Holz oder lackiertem PVC.
- Maximale Automatisierung, weniger Arbeitsaufwand. Jede Phase wird elektronisch gesteuert: Hochgeschwindigkeitsfräsen, Schmelzen, Verdichten und Abkühlen.
- Automatische Korrektur von Schnittfehlern. Kompensiert Fehler von bis zu 2 mm (Ecken) und 0,5 mm (Profilhöhe) und gewährleistet stets die Endqualität.
- Intelligentes Produktionssteuerungssystem. Überwachung von Zeiten, Zyklen und Schweißdaten zur Verbesserung der Leistung und der vorausschauenden Wartung.
Produktdetails
Entwickelt für hochintensive Produktionen, führt die SL5FF TV alle notwendigen Schritte zur präzisen und schnellen Herstellung eines kompletten Rahmens aus. Jeder CNC-Kopf arbeitet synergistisch, um ästhetisch ansprechende und strukturell perfekte Verbindungen zu erzielen.
Größen
Länge: 3.600 mm
Breite: 7.000 mm
Höhe: 2.500 mm
Gewicht: 6,250 kg
Leistungen
1 Zyklus alle 180 Sekunden (variabel)
Gleichzeitiges Schweißen: 2 Winkel + bis zu 3 Querträger
Minimale bearbeitbare Größe: 1.050 × 750 mm (mit Standardprofil L 70 mm)
Maximale Schweißbreite: 3.200 mm
Benötigte Operatoren: 1
Ernährung und Verbrauch
Installierte Leistung: 25 kW
Spannung: 400 V
Luftverbrauch pro Zyklus: 600 NI/min
Betriebsdruck: 7 bar
Schweißbare Profile
Profilhöhe: 60 ÷ 82 mm
Profilbreite: 60 ÷ 110 mm
Funktionen und unterstützte Bearbeitungen
- Außenwinkel mit 45° schweißen (V-Perfect-Modus)

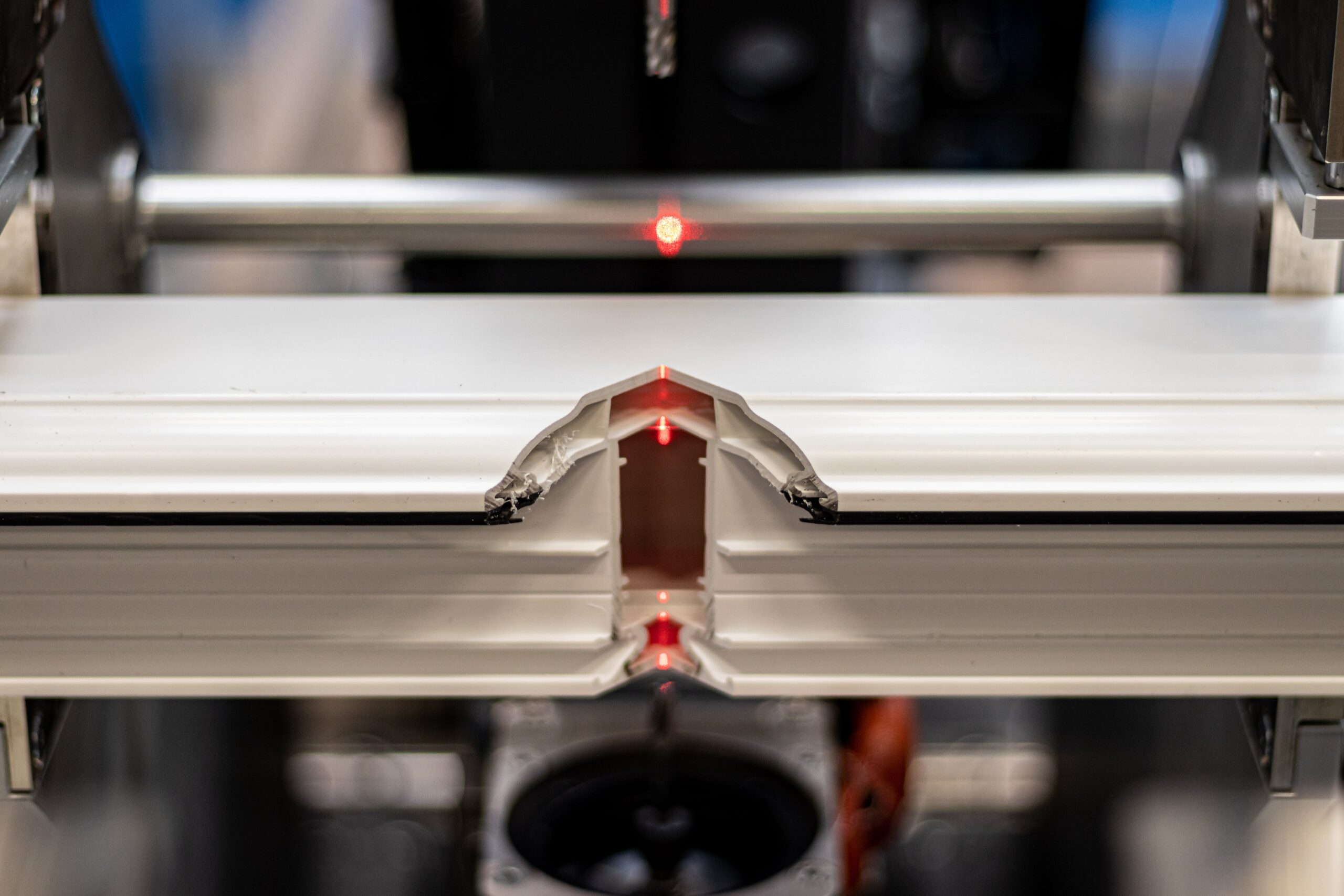

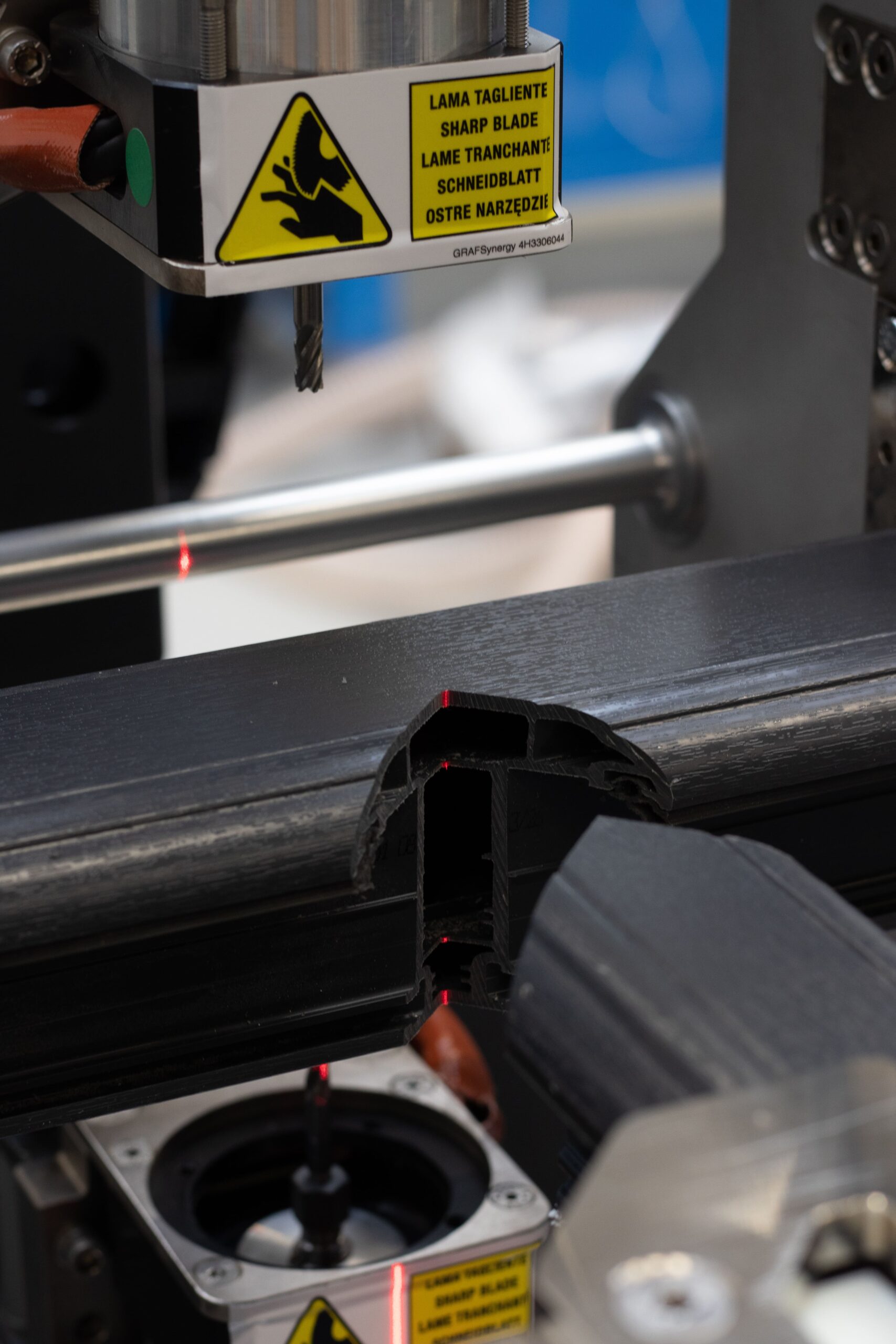

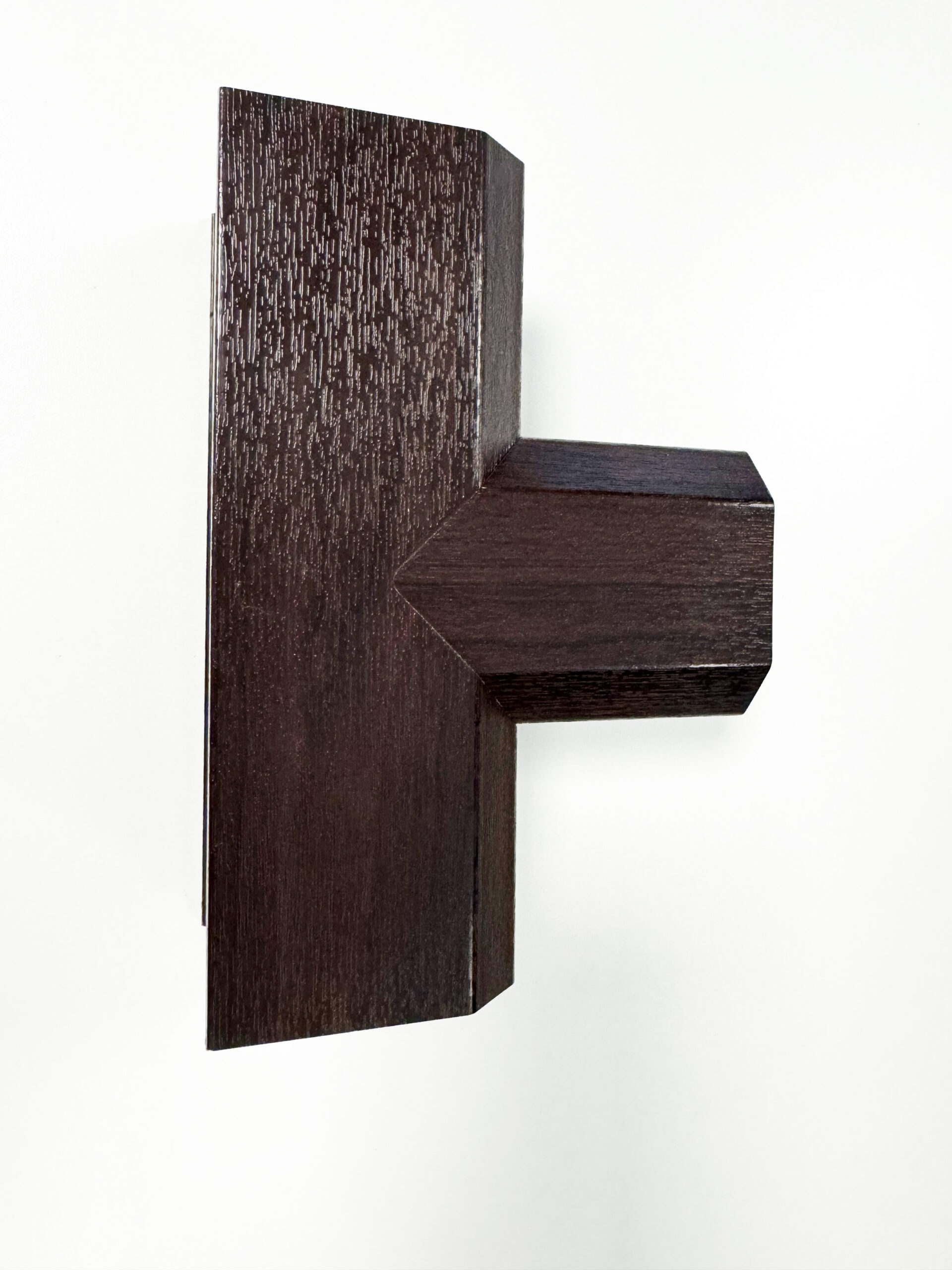

- Schweißen von inneren Querriegeln im Notch Transom Welding-Verfahren
- Integrierte Dichtungsbearbeitung im Zyklus
- Automatische Kompensation von Schnittfehlern und Toleranzen
Optionale und Konfigurationen
Um sich an jede Produktionsanforderung anzupassen, kann der SL5FF TV mit folgenden Optionen ausgestattet werden:
- Drahtloser Lötsauger
- Software zur Datenimport- und konvertierung
- Elektronische Kontrolle der Gegenformen
- Datenproduktionsüberwachungssystem (Zykluszeiten, Wechsel von Gegenformen usw.)
TECHNOLOGIE UND AUTOMATISIERUNG

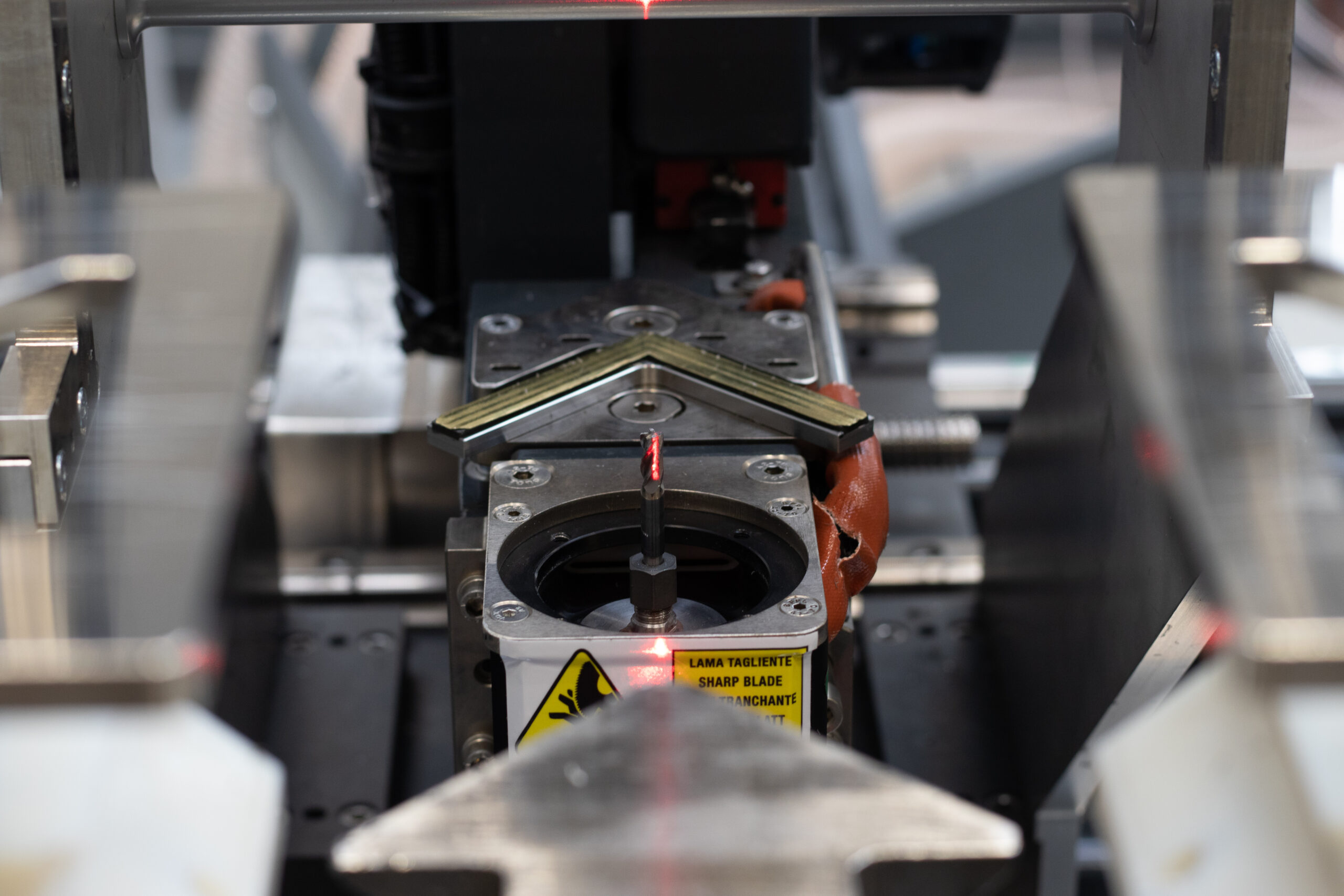

Das Herz des SL5FF TVs ist ein fortschrittliches elektronisches System, das jeden Aspekt des Prozesses steuert: von der Brennereinstellung (5÷6 mm) über die schnelle Fräsbearbeitung bis hin zum intelligenten Management der Toleranzen. All dies ist in Industrie 4.0-Umgebungen integrierbar.
- Vollautomatisierter Zyklus
- Magnetische Positionierung der oberen Gegenform
- Industrie 4.0 kompatibel (auf Anfrage)
- Dynamische elektronische Regelung
- Integrierte V-Perfect-Technologie
Kontaktieren Sie uns, um herauszufinden, ob der SL5FF TV die richtige Lösung für Ihre Produktion ist.
