SL5 UNI
Universelle CNC-Schweißmaschine mit 5 Köpfen für variable Winkel und Mehrfachverbindungen
Maximale Flexibilität: Eine Maschine für alle Konfigurationen der Fensterrahmen-Schweißung
Perfekt, wenn:
- Produzieren Sie komplexe Fensterrahmen mit mehreren gleichzeitig geschweißten Querverstrebungen.
- Sie benötigen variable Konfigurationen (Ecken, Kreuze, „T“, „H“) mit einer einzigen Maschine.
- Möchten Sie die Durchlaufzeiten mit einer kombinierten Mehrfachschweißung reduzieren?
- Suchen Sie einen modularen und umkonfigurierbaren Schweißgerät, je nach Aufgabe.
- Sie arbeiten mit folierten oder lackierten Profilen, auch mit unregelmäßigen Toleranzen.
- Möchten Sie den Prozess automatisieren, ohne die operative Flexibilität zu opfern?
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Maximale Flexibilität: Eine Maschine für alle Konfigurationen der Fensterrahmen-Schweißung
Die SL5 UNI ist ein äußerst vielseitiger CNC-Schweißgerät mit 5 Köpfen, das für komplexe Bearbeitungen und spezielle Konfigurationen entwickelt wurde. Sie kann gleichzeitig 90°-Ecken, T-Traversen, Kreuz- oder H-Formen sowie variable Winkel zwischen 35° und 180° schweißen. Ein spezieller Wähler ermöglicht es, sie als zwei separate Maschinen zu verwenden: einen Doppelkopf und einen unabhängigen Dreifachkopf, um optimierte kombinierte Zyklen zu erreichen. Der Zyklus ist vollständig automatisiert, und die Steuerungstechnologie gewährleistet Präzision, Stabilität und wiederholbare Qualität bei jedem Profil.
5 Gründe, sich für den SL5 UNI Horizontalverschiebbaren Tisch zu entscheiden
- Ein einziges Gerät, unendliche Möglichkeiten. Zeitgleiches Schweißen von Winkeln, Querträgern und variablen Verbindungen in jeder möglichen Kombination.
- Wählbarer Doppel-/Dreikopfmodus. Kann als zwei separate Einheiten betrieben werden: Doppelkopf + Dreikopf, um die Vielseitigkeit zu erhöhen und die Zeiten zu verkürzen.
- Präzision bei jedem Profil. Fortschrittliches elektronisches System zur Temperatur- und Zyklusüberwachung, Einstellung der Kantenmesser von 0,2 bis 2 mm.
- Schneller Wechsel der Konturen. Intelligentes mechanisches System mit Schnellverschluss für eine schnellere Einrichtung und zur Reduzierung von Maschinenstillständen.
- Geeignet für kritische oder beschichtete Profile. Unterstützt große oder dekorierte Profile und gewährleistet stets ästhetisch ansprechende und maßgenaue Schweißnähte.
Produktdetails
Die SL5 UNI ermöglicht das gleichzeitige Schweißen mehrerer Punkte des Rahmens in einem einzigen Schritt. Perfekt für diejenigen, die maßgeschneiderte Fenster, komplexe Rahmen oder individuelle Aufträge mit hohen ästhetischen und strukturellen Anforderungen herstellen.
Größen
Länge: 5.700 mm
Breite: 900 mm
Höhe: 2.350 mm
Gewicht: 2,100 kg
Leistungen
Kombinierte Mehrfachschweißungen in 2 Zyklen für ein komplettes Fenster
Manueller Betriebsmodus + automatisierter Zyklus
Benötigte Operatoren: 1
Ernährung und Verbrauch
Installierte Leistung: 14 kW
Spannung: 400 V
Luftverbrauch pro Zyklus: 225 NI/min
Betriebsdruck: 7 bar
Schweißprofile
Profilhöhe: 40 ÷ 200 mm
Profilbreite (bei 90°): 40 ÷ 130 mm
Unterstützte Funktionen und Bearbeitungen
- Rechte Winkel und variable Winkel (35°-180°)

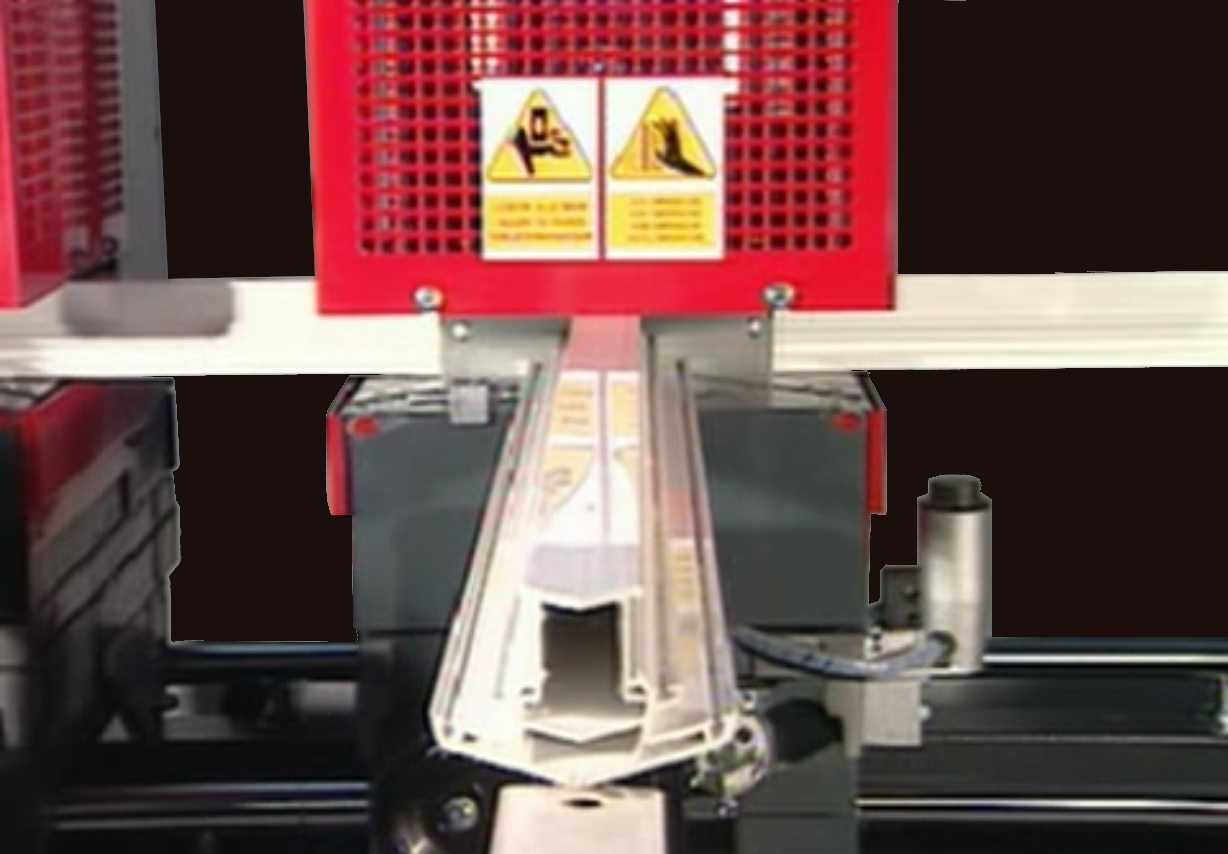

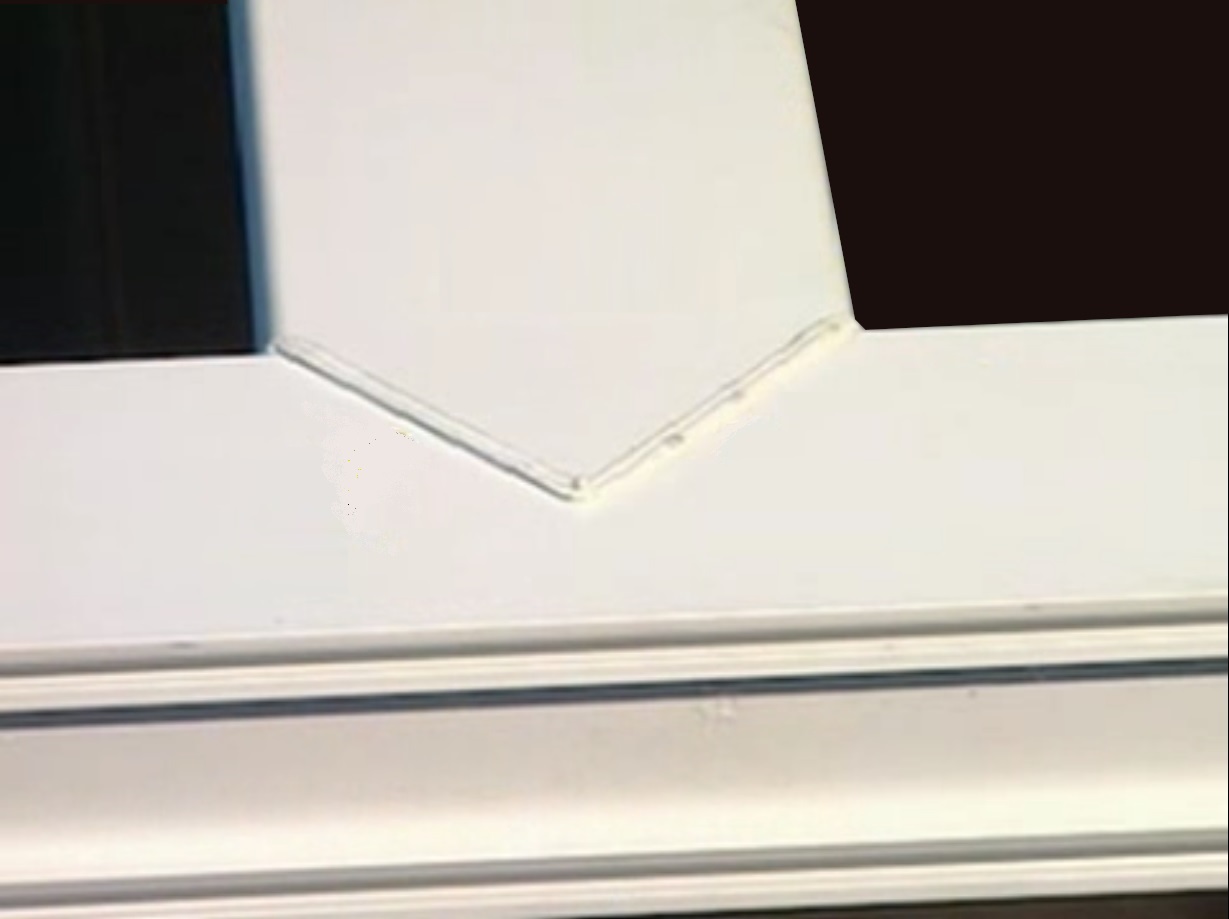

- T-, Kreuz- und H-Verbindungen
- Gleichzeitige doppelte Enden des Querträgers
- Kombinierte Schweißungen in Sequenz
- Verarbeitung von dekorierten und folierten Profilen
Optionale und Konfigurationen
Um die operativen Fähigkeiten zu erweitern, kann die SL5 UNI mit folgenden Optionen ausgestattet werden:
- Automatische Regelung der Querschlaghöhe
- Zusätzliche Stützarme für jeden Kopf
- Spezialkonturen nach Zeichnung (rechts/links, horizontal/vertikal)
TECHNOLOGIE UND AUTOMATISIERUNG
Die SL5 UNI ist mit einem fortschrittlichen elektronischen Steuerungssystem ausgestattet, das den gesamten Prozess steuert: von der Überwachung der Schweißplatten bis zur Einstellung der Begrenzungsmesser, und passt sich dabei jedem Profil oder Material an.
- Integrierte elektronische Verwaltung von Zyklen und Temperaturen
- Verstellbare Randmesser von 0,2 bis 2 mm
- Schnelles System zum Austausch von Gegenformen
- Vollautomatisierter Zyklus
- Kompatibilität mit Industrie 4.0 (auf Anfrage)
Kontaktieren Sie uns, um herauszufinden, ob der SL5 UNI die richtige Lösung für Ihre Produktion ist.
