SL4FF WD

CNC-Schweißmaschine mit 4 Köpfen für Holzoptik-Profile und nahtlose Schweißverbindungen

Der erste Schweißgerät der Welt, das ästhetisches Holzdesign mit nahtlosen Leistungen vereint

Perfekt, wenn:

Entfernen Sie die Schweißnaht an den Ecken der Fensterrahmen.
Das Holzgefühl präzise mit 45°/90° Verbindung nachbilden.
Profile mit Glasfaser-, Aluminium- oder Harzeinsätzen bearbeiten
Produktions- und Arbeitszeiten reduzieren
Perfekte Oberflächen ohne Reinigung oder Nachbearbeitung erzielen
Die Schweißmaschine in eine Industrie 4.0-Linie integrieren

Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten

Informationen anfordern

Der erste Schweißgerät der Welt, das ästhetisches Holzdesign mit nahtloser Leistung vereint

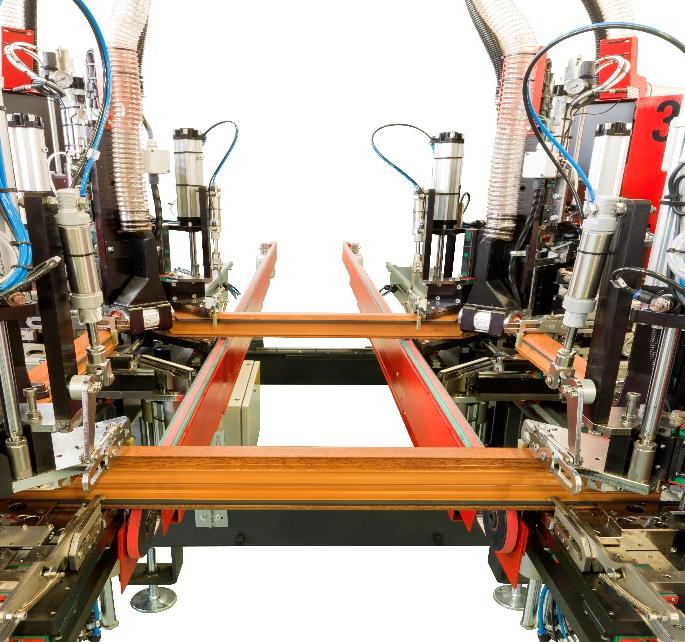

SL4FF WD ist der erste CNC-Schweißgerät mit 4 Köpfen, das in der Lage ist, den Schweißrand an den Ecken vollständig zu entfernen und PVC-Fenster mit einer überlegenen ästhetischen Qualität zu erstellen, selbst bei komplexen Profilen wie Holzoptik. Eine revolutionäre Technologie, die das Schweißen auf zwei Seiten mit unterschiedlichen Geometrien (45° + 90°) ermöglicht, um das Aussehen von Holzfenstern treu nachzubilden, ohne Kompromisse bei Widerstandsfähigkeit und Präzision einzugehen.

Dank der patentierten Technologie V-Perfect bearbeitet die Maschine beschichtete, lackierte, laminierte Profile aus Holz oder Aluminium, ohne dass Nachbearbeitungen erforderlich sind. Alle Vorgänge – Fräsen, Positionieren, Schmelzen, Komprimieren und Kühlen – sind vollständig automatisiert und gewährleisten konstante Ergebnisse, selbst bei Profilen mit nicht schweißbaren Innenmaterialien.

5 Gründe, sich für SL4FF WD zu entscheiden

Einzigartiger Holzlook-Schweißeffekt. Erzeugen Sie den „Timber Look“ dank der doppelten Geometrie der 45° und 90° Verbindungen auf gegenüberliegenden Seiten.
Nahtlose Schweißungen ohne Nachbearbeitung. Entfernen Sie den Grat dank der V-Perfect-Technologie: glatte Oberflächen, keine manuelle Reinigung erforderlich.
Maximale Kompatibilität mit speziellen Materialien. Arbeitet mit Profilen mit nicht schweißbaren Innenkernen wie Faser, Aluminium, Harz.
Aktive Kontrolle des Endergebnisses. Aktives Schweißsystem mit Softwareanpassungen für maßgeschneiderte Ergebnisse.
Ein Bediener, maximale Effizienz. Benötigt keinen Reiniger und keinen Drehtisch: Optimierung von Zeit und Ressourcen.

Produktdetails

SL4FF WD ist der erste CNC-Schweißautomat mit 4 Köpfen, der in der Lage ist, die Schweißnaht an den Ecken vollständig zu entfernen und PVC-Fenster mit einer überlegenen ästhetischen Qualität zu erstellen, selbst bei komplexen Profilen wie Holzoptik. Eine revolutionäre Technologie, die das Schweißen auf zwei Seiten mit unterschiedlichen Geometrien (45° + 90°) ermöglicht, um das Aussehen von Holzfenstern originalgetreu nachzubilden, ohne Kompromisse bei Widerstandsfähigkeit und Präzision einzugehen.

Größen

Länge: 7.000 – 10.000 mm

Breite: 7.000 mm

Höhe: 2.200 mm

Gewicht: 5.500 – 8.000 kg (je nach Konfiguration)

Leistungen

Installierte Leistung: 90-150 Sekunden pro kompletten Rahmen (variabel)

Produktivität: bis zu 1 Rahmen pro Zyklus

Gesuchte Operatoren: 1

Ernährung und Verbrauch

Installierte Leistung: 28 kW

Spannung: 400 V

Luftverbrauch pro Zyklus: 600 NI/min

Betriebsdruck: 7 bar

Arbeitsfähige Profile

Schweißprofil:

Höhe: 35 ÷ 180 mm
Breite: 40 ÷ 130 mm
Schweißbare Abmessungen: min. 420 x 370 mm (Holz) / max. 3.500 x 6.000 mm

Funktionen und unterstützte Bearbeitungen

SL4FF WD führt die gleichzeitige horizontale Schweißung der 4 Ecken des Rahmens durch, mit integrierter Dichtung im Prozess. Das CNC-System ermöglicht eine absolute Präzision in den Betriebsmaßen sowie im thermischen Management von Schmelze und Kompression.

Hauptverarbeitungen:

Nahtloses Schweißen an 4 Ecken
Holzoptik-Schweißung mit einer Seite in 45° und einer in 90°
Automatische Fräsung vor dem Schweißen
Integrierte Dichtungsverwaltung

Besondere Modi:

C-Schweißen
Schweißen von drei Seiten des Türrahmen-Typs U

Optionale und Konfigurationen

Um sich an jede Produktionsanforderung anzupassen, ist der SL4FF WD mit einer breiten Palette an Optionen erhältlich:

Elektronische Steuerung der Gegenformen
Integrierter Späneabsauger
Automatischer Küchentisch
Mobile Förderbänder mit seitlicher Bewegung
Software zur Konvertierung importierter Dateien
Datenüberwachung der Produktion mit fortschrittlicher Rückverfolgbarkeit

TECHNOLOGIE UND AUTOMATISIERUNG

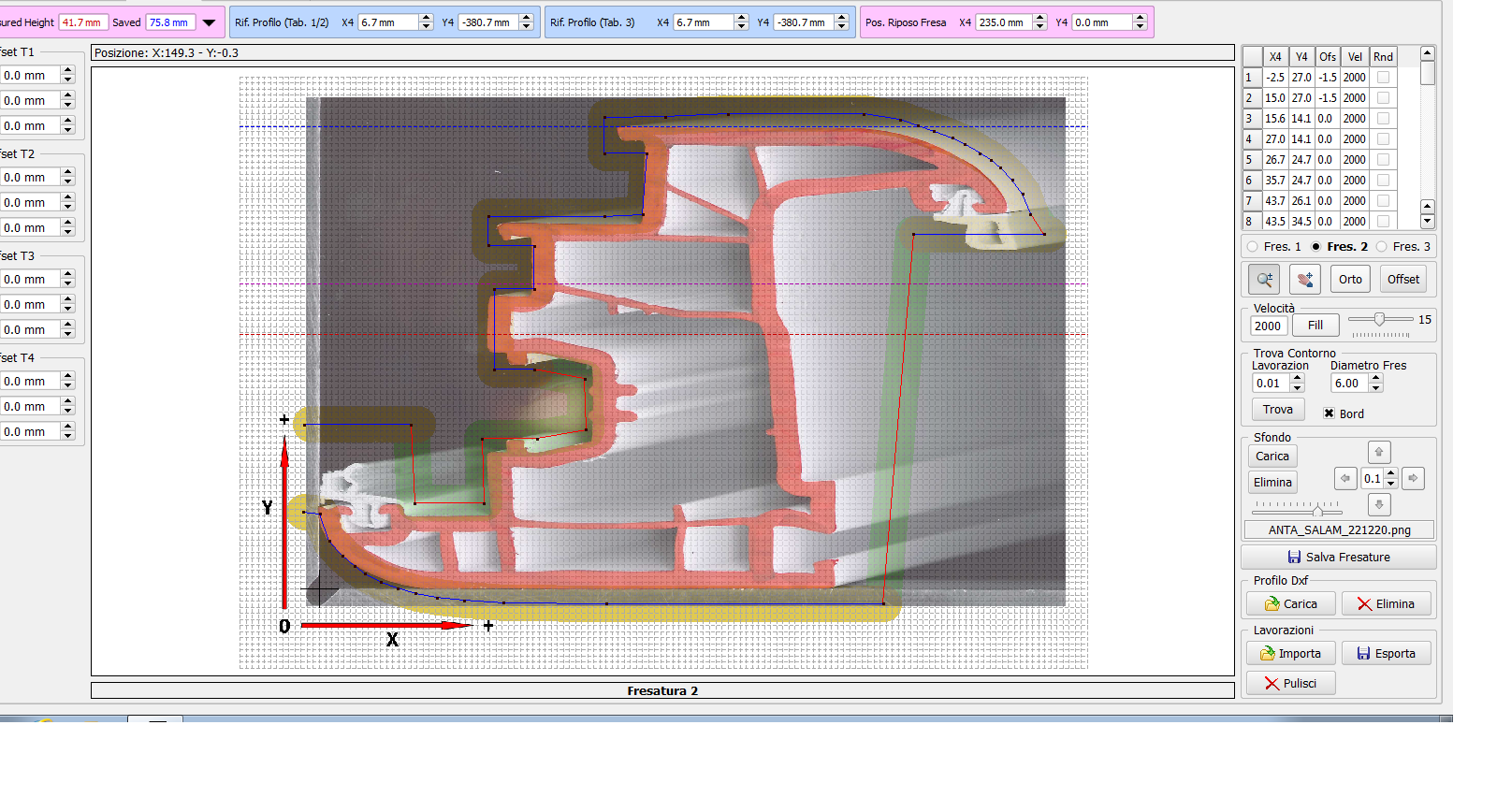

SL4FF WD integriert die Technologie V-Perfect und ein fortschrittliches CNC-System, um eine vollständige digitale Kontrolle zu gewährleisten. Der Bediener kann detaillierte Parameter für Fräsarbeiten, Formen und Gießzyklen direkt über die Software festlegen, um das Endergebnis im Voraus zu antizipieren.

Die Maschine ist für die Integration in Industrie 4.0 Ökosysteme vorbereitet, mit:

Fernüberwachung und Remote-Überwachung
Kompatibilität mit Unternehmensmanagementsystemen
Automatische Sicherung der Parameter über die TAG-Anwendung

Kontaktieren Sie uns, um herauszufinden, ob der SL4FF WD die richtige Lösung für Ihre Produktion ist.
