SL4 UNI
Universelle CNC-Schweißmaschine mit 4 Köpfen für komplexe Winkel und Querträger
Alle Geometrien, ein Zyklus, maximale Produktivität
Perfekt, wenn:
- Vollständige Rahmen mit Querträgern in einem einzigen Durchgang schweißen
- Maximale Produktivität bei Mischchargen und komplexen Konfigurationen erreichen
- Die Bearbeitung von variablen Winkeln integrieren, ohne die Maschine zu wechseln.
- Mit nur einem Anbieter arbeiten
- Einen präzisen, zwischen 0,2 und 2 mm verstellbaren Kantenschutz erhalten, auch auf Folien.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Alle Geometrien, ein Zyklus, maximale Produktivität

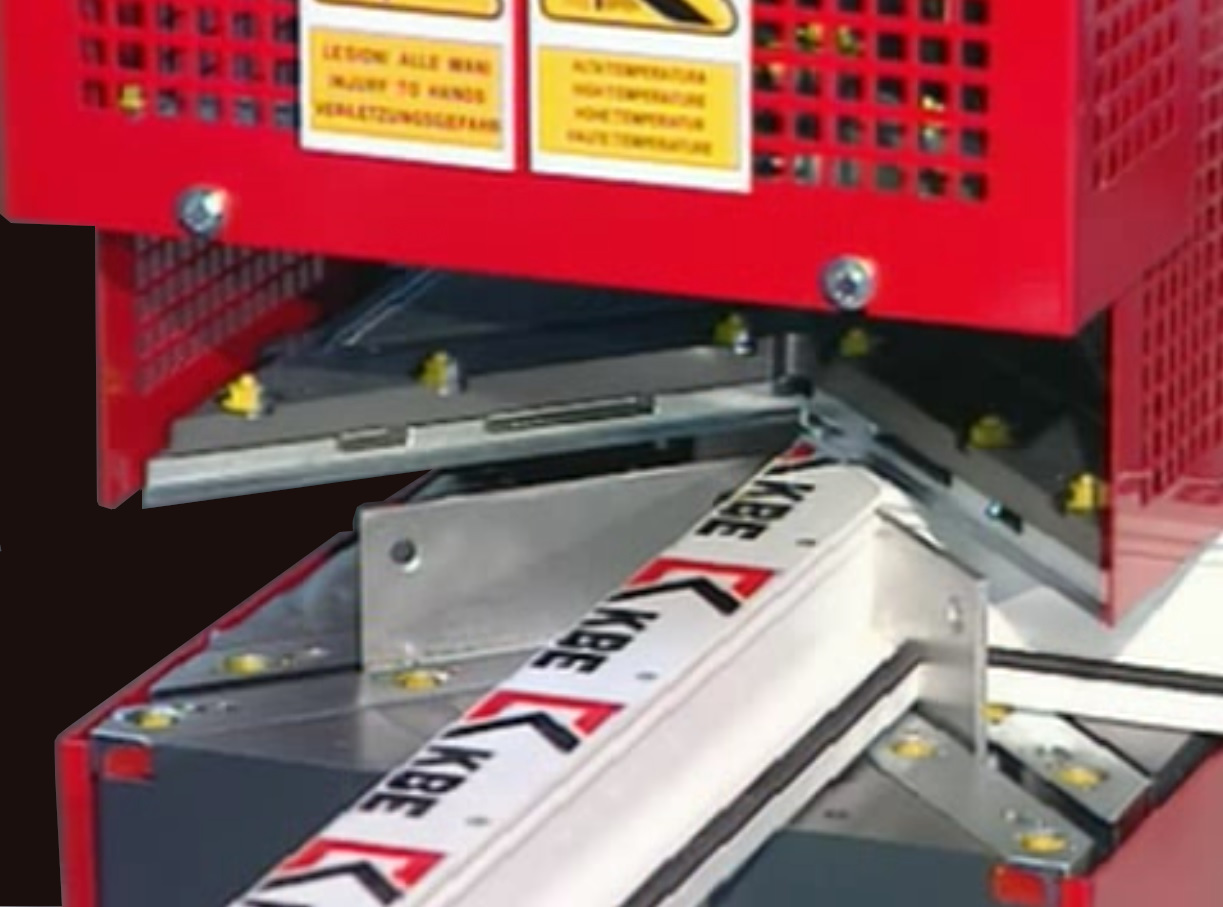

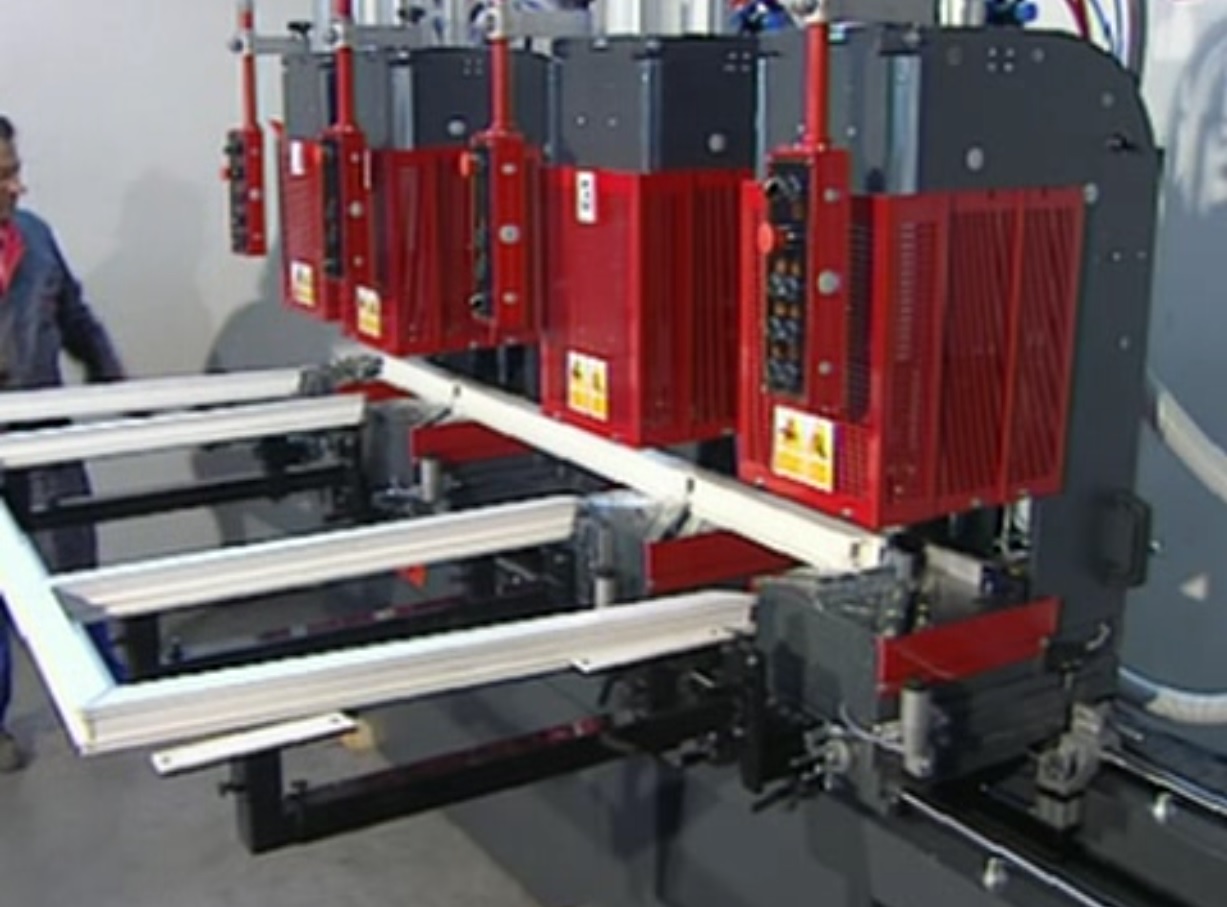

SL4 UNI ist das umfassendste CNC-Schweißgerät mit 4 Köpfen aus der Graf Synergy Reihe. In einem einzigen Arbeitszyklus ermöglicht es das gleichzeitige Schweißen von 90°-Ecken und inneren Querträgern in „T“-, Kreuz- oder „H“-Form, auch in Kombination. Darüber hinaus sind zwei der vier Köpfe um 90° drehbar, um gleichzeitig beide Enden eines Querträgers zu bearbeiten.
Das System ist so konzipiert, dass es maximale Flexibilität bietet, mit schweißbaren Winkeln von 35° bis 180°, elektronischer Temperaturregelung und verstellbaren Begrenzungsmessern für perfekte Ergebnisse bei jedem Material.
5 Gründe, sich für SL4 UNI zu entscheiden
- Eine Maschine für jede Geometrie. Schweißungen in 90°, „T“, Kreuz, „H“ und variablen Winkeln von 35° bis 180° in beliebiger Kombination.
- Kombinationszyklen für komplette Fensterrahmen. In 2 Zyklen wird ein komplettes Fenster mit zwei Querriegeln hergestellt, bereit ohne nachfolgende Bearbeitungen.
- Doppelteinheit-Modus. Kann als zwei unabhängige Schweißgeräte mit 2 Köpfen verwendet werden, um die Zeiten zu optimieren.
- Immer unter Kontrolle. Elektronisches System und verstellbare Klingen für perfekte Ästhetik auf weißen, lackierten und folierten Oberflächen.
- Schneller Wechsel der Konturen. Schnelles System zum Anbringen und Abnehmen von Konturen für einen Setup in wenigen Sekunden.
Produktdetails
SL4 UNI ist das umfassendste CNC-Schweißgerät mit 4 Köpfen aus der Graf Synergy Reihe. In einem einzigen Arbeitszyklus ermöglicht es das gleichzeitige Schweißen von 90°-Ecken und inneren Querträgern in „T“-, Kreuz- oder „H“-Form, auch in Kombination. Darüber hinaus sind zwei der vier Köpfe um 90° drehbar, um gleichzeitig beide Enden eines Querträgers zu bearbeiten.
Maschinengröße
Länge: 4.000 mm
Breite: 900 mm
Höhe: 2.350 mm
Gewicht: 1,520 kg
Ernährung und Verbrauch
Installierte Leistung: 13 kW
Spannung: 400 V
Luftverbrauch pro Zyklus: 180 NI/min
Betriebsdruck: 7 bar
Betriebsmerkmale
Zusammensetzung: 4 Inline-Köpfe (2 um 90° drehbar)
Schweißart: 90°-Ecken, T-Traversen, Kreuz, H, variable Winkel von 35°-180°
Betriebsarten: Mehrfach- und Kombinationsschweißungen
Gesuchte Betreiber: 1
Bearbeitbare Abmessungen
Schweißprofil:
- Höhe: 40 – 200 mm
- Breite: 40 – 130 mm (bei 90°)
Optionale und verfügbare Konfigurationen
- Verstärkter Sockel für Extraformate (Gesamtgewicht: 1,680 kg)
- Rechtsverlängerung (L = 270 mm)
- Zusätzliche Unterstützung für das Profilträgerarm (1 pro Kopf)
- Geometrische Konturen (Rechts-/Links-Spannzangen, horizontal oder vertikal)
TECHNOLOGIE UND AUTOMATISIERUNG
SL4 UNI ist der Maßstab für komplexe Schweißarbeiten in maßgeschneiderten Produktionen. Das System ermöglicht es, gemischte Geometrien und schiefe Winkel schnell, präzise und mit perfekter Oberflächenqualität zu schweißen.
Die intuitive Benutzeroberfläche, die zentralisierte CNC-Steuerung und der schnelle Werkzeugwechsel machen es zu einer idealen Lösung für Unternehmen, die auf Bestellung produzieren oder mehrere Konfigurationen verwalten, ohne Kompromisse bei Qualität und Effizienz einzugehen.
Kontaktieren Sie uns, um herauszufinden, ob der SL4 UNI die richtige Lösung für Ihre Produktion ist.
