SL4-U
CNC-Schweißmaschine mit 4 Köpfen für PVC-Fensterprofile
Höchste Präzision in allen vier Ecken, vollständig automatischer Zyklus, langfristige Qualitätsgarantie
Perfekt, wenn…
- Möchten Sie die Maßfehler bei den geschweißten Rahmen beseitigen?
- Suchen Sie einen 4-Kopf-Schweißgerät mit schnellem Wechsel der Gegenform?
- Sie müssen den Schweißzyklus vollständig automatisieren.
- Möchten Sie eine Maschine, die bereit für Industrie 4.0 ist?
- Sie müssen bis zu 240 Rahmen pro Schicht mit nur einem Bediener produzieren.
- Sie arbeiten mit verschiedenen Profilen und möchten eine automatische Temperaturkontrolle.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Maximale Präzision in allen 4 Ecken, vollständig automatischer Zyklus, zeitlich garantierte Qualität

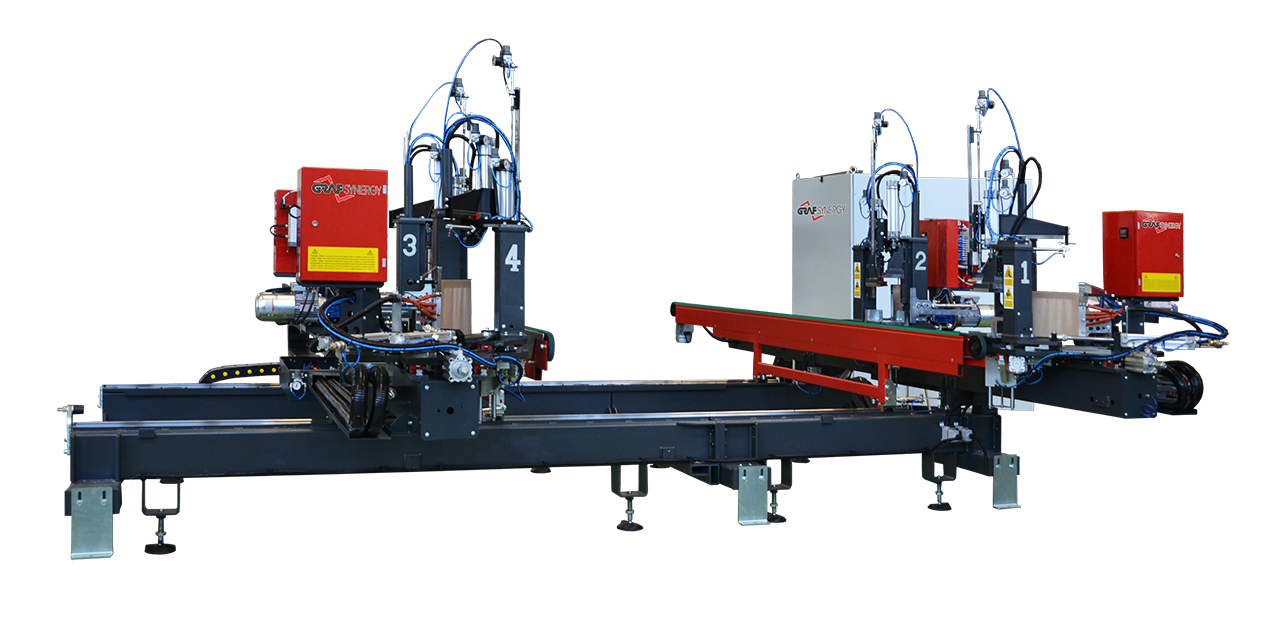

Die SL4-U ist ein CNC-Schweißgerät mit 4 Köpfen und 3 gesteuerten Achsen, das für das horizontale und gleichzeitige Schweißen der vier Ecken eines PVC-Rahmens konzipiert wurde.
Jede Phase – vom Positionieren über die Schweißnähte bis hin zum Schmelz-, Kompressions- und Kühlzyklus – wird automatisch gesteuert, und am Ende des Zyklus wird das Werkstück auf Förderbänder in den Reinigungsbereich freigegeben.
Ausgestattet mit einem hochpräzisen Bewegungssystem auf Linearführungen und Zahnstangen mit digitaler Magnetlesung, gewährleistet die SL4-U eine reibungslose und präzise Positionierung der Köpfe.
Die spezielle Anordnung der Profilbeladungsreferenzen ermöglicht die automatische Aufteilung der Schnittabweichungen auf alle vier Ecken, wodurch das Problem der endgültigen Messfehler gelöst wird.
Eine ideale Lösung für Fensterbauer, die Zuverlässigkeit, konstante Qualität und Abfallreduzierung suchen.
5 Gründe, sich für SL4-U zu entscheiden
- Dimensionalgenauigkeit garantiert. Verteilt automatisch die Schnittabweichungen auf alle Ecken und hält die Nennmaße des Rahmens ein.
- Fließende und kontrollierte Bewegung. Die Achsen bewegen sich auf Linearführungen mit Zahnstangen und magnetischer Abtastung, was auch bei intensiven Zyklen Stabilität gewährleistet.
- Optimierte Schweißung für jedes Profil. Die elektronische Temperaturregelung passt sich dem Profilcode an und gewährleistet Konsistenz und Qualität.
- Schneller Wechsel der Gegenformen. Schnelles und präzises Befestigungs-/Lösesystem ohne Werkzeuge: deutliche Reduzierung der Stillstandszeiten.
- Vollautomatisierung und Benutzerfreundlichkeit. Datenübertragung über USB oder TCP-IP, automatisch einstellbare Brenntiefe (5÷6 mm) und intuitive Benutzeroberfläche.
Produktdetails
SL4-U ermöglicht das horizontale und gleichzeitige Schweißen der 4 Ecken eines PVC-Rahmens und gewährleistet geometrisch perfekte Verbindungen. Es unterstützt auch „C“-Schweißungen für spezielle Konfigurationen. Jeder Schritt – von der Positionierung bis zum Schweißen – wird automatisch gesteuert, was die Eingriffszeiten reduziert und die Gesamtzuverlässigkeit erhöht.
Maschinengröße
Länge: 5.250 mm
Breite: 2.200 mm
Höhe: 1.650 mm
Gewicht: 2,500 kg
Leistungen
Produktivität: bis zu 240 Quadratmeter / 8h*
Benötigte Betreiber: 1
* Variable Daten je nach Profil, Bordstein und Ladegeschwindigkeit
Ernährung und Verbrauch
Installierte Leistung: 12 kW
Spannung: 400 V
Luftverbrauch: 180 Nl/min
Minimale Betriebsdruck: 7 bar
Arbeitsfähige Profile
- Profilhöhe: 40 ÷ 180 mm
- Profilbreite: 40 ÷ 130 mm
- Schweißbare Rahmenmaße: min. 400 x 400 mm | max. 3.200 x 2.800 mm
Optionale und maßgeschneiderte Konfigurationen
Die SL4-U ist mit zahlreichen Optionen anpassbar, um sich an jede Produktionsanforderung anzupassen:
- Schweißkit auf 3 Seiten (mit oder ohne Schwellenstütze)
- Parallel-Schweißset
- Kühltisch
- Ausgangsbänder Profile
- Messerset aus Stahl oder beschichtet/gehärtet
- Automatikwechselkit für Rand 0,2 ÷ 2 mm (je nach Geometrie und Farbe des Profils)
- Radio CCD Barcode-Scanner
- Bürstenlose Motoren an den Achsen
- Energiesparoption und automatische Temperaturregelung
- Premiguarnizioni mit Höhenverstellfüßen
Möglichkeiten zur Online-Verbindung mit Graf Synergy Reinigungsgeräten
Technologie und Automatisierung
SL4-U integriert ein CNC-System mit 3 gesteuerten Achsen und einer fortschrittlichen elektronischen Verwaltung der Schweißparameter. Die Benutzeroberfläche ist so gestaltet, dass sie einfach und zugänglich ist, mit Datenverbindung über USB oder TCP-IP und der Möglichkeit, Schweißlisten direkt zu importieren.
Es ist vollständig kompatibel mit den Anforderungen der Industrie 4.0, vorbereitet für IoT-Verbindungen, Fernsteuerung und die Echtzeitüberwachung von Produktionsparametern.
