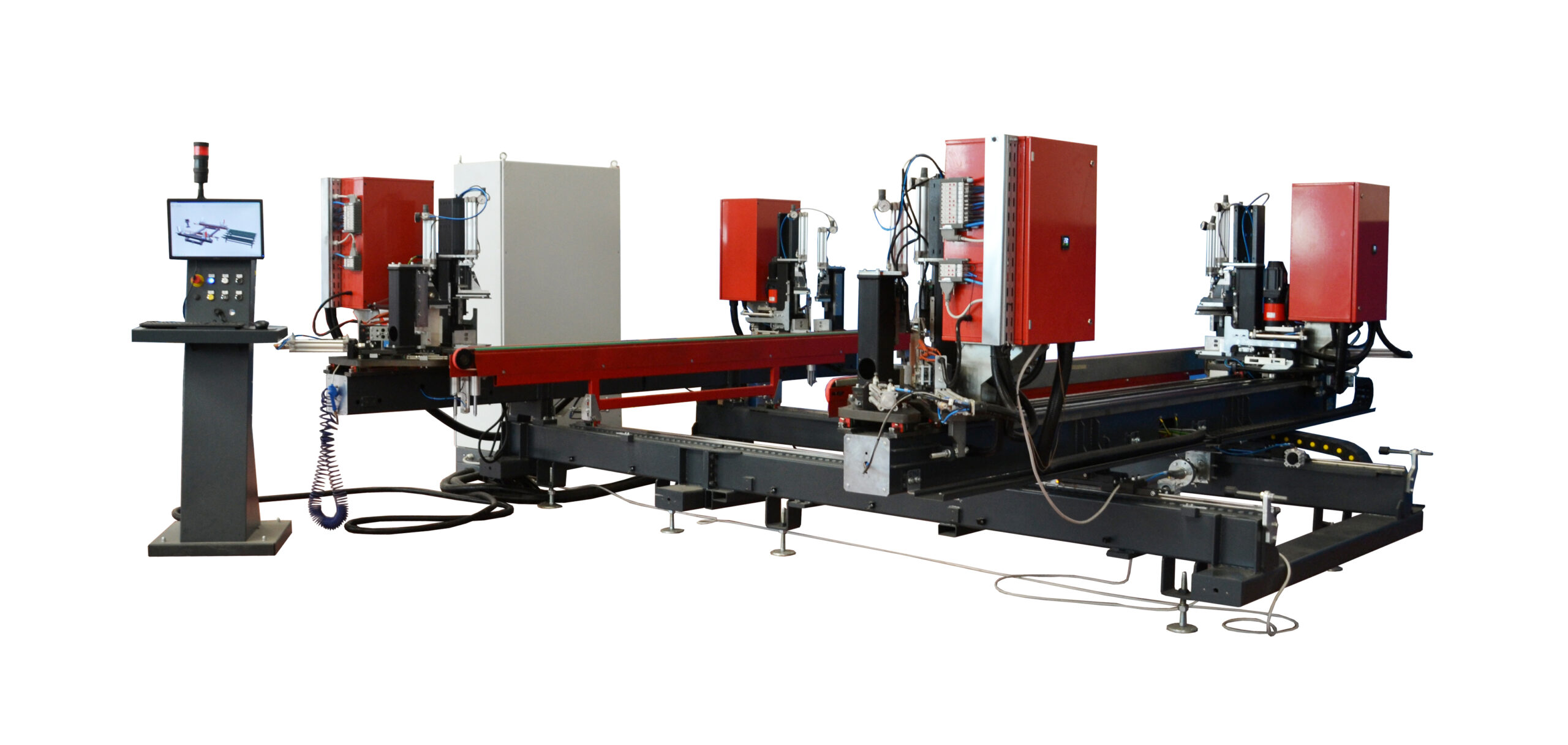

SL4-FS
CNC-Schweißmaschine mit 4 Köpfen für PVC-Fensterprofile
Extreme Geschwindigkeit, konstante Qualität, garantierte Produktivität
Perfekt, wenn du:
- Steigern Sie die Produktivität auf bis zu 480 Quadratmeter pro Schicht, ohne die Qualität zu opfern.
- Gleichzeitiges Schweißen von 4 Ecken mit elektronischer Kompensation der Abweichungen
- Komplexe oder nicht standardisierte Profile mit absoluter Präzision verwalten.
- Den Schweißzyklus vollständig automatisieren und den Arbeitsaufwand für den Bediener reduzieren.
- Die Schweißmaschine nahtlos mit den Reinigungsanlagen integrieren, um einen kontinuierlichen Fluss zu gewährleisten.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Extreme Geschwindigkeit, konstante Qualität, garantierte Produktivität
Die SL4-FS ist ein CNC-Schweißgerät mit 4 Köpfen und 7 gesteuerten Achsen, das entwickelt wurde, um in einem einzigen Zyklus die vier Ecken eines PVC-Rahmens zu verbinden, und das mit einer Geschwindigkeit, die 50 % höher ist als die herkömmlicher Systeme.
Jede Phase – Positionierung, Verschmelzung, Verdichtung und Abkühlung – wird automatisch gesteuert, um eine konstante und wiederholbare Qualität über die Zeit zu gewährleisten.
Dank der verstärkten Struktur, dem parallelen Schweißsystem mit automatischer Abweichungskorrektur und der von der Forschungs- und Entwicklungsabteilung von GRAF Synergy entwickelten Software, stellt der SL4-FS die endgültige Lösung für Unternehmen dar, die auf Produktionsexzellenz und vollständige Integration in die Logik von Industrie 4.0 setzen.
5 Gründe, sich für SL4-FS zu entscheiden
- +50% Produktivität in 8 Stunden. Hochgeschwindigkeits-Schweißen dank 7 CNC-Achsen und Bewegung auf Linearführungen und Zahnstangen.
- Maßgeschneiderter Bordstein mit Automatikgetriebe. Intelligentes Einstellsystem von 0,2 bis 2 mm je nach Profil für eine stets optimale Schweißnaht.
- Automatische Winkelausrichtung. Das parallele Schweißen korrigiert die Maßabweichungen an allen 4 Seiten, für stets perfekte Rahmen.
- Intuitive Benutzeroberfläche und Barcode-Scanner. Benutzerfreundliche Software mit voreingestellten Parametern und geführten Menüs: einfache und schnelle Verwaltung.
- Elektronische Temperaturkontrolle. Jeder Profilcode ist mit spezifischen thermischen Parametern verknüpft, um Verbrennungen und Mängel zu vermeiden.
Produktdetails
SL4-FS führt die gleichzeitige horizontale Schweißung der 4 Ecken vollständig automatisiert durch. Jeder Zyklus umfasst die digitale Positionierung, das Schweißen mit Temperaturkontrolle und die Freigabe des Rahmens auf dem Band, bereit zur Reinigung.
Größen
Länge: 5.250 mm
Breite: 2.200 mm
Höhe: 1.650 mm
Gewicht: 3,000 kg
Leistungen
Produktivität: bis zu 480 Quadratmeter/8h*
Benötigte Operatoren: 1
* (Richtwert, abhängig von Profil, Bordstein und Ladesystem)
Ernährung und Verbrauch
Installierte Leistung: 16 kW
Stromversorgung: 400 V
Mindestdruck: 7 bar
Luftverbrauch pro Zyklus: 100 Nl/min
Arbeitsfähige Profile
- Profilhöhe: 40 bis 180 mm
- Profilbreite: 40 ÷ 130 mm
- Schweißrahmengröße: min 370×400 mm – max 3.200×2.800 mm
Funktionen und unterstützte Bearbeitungen
Hauptverarbeitungen:
- Automatische Positionierung und Verwaltung des Zyklus
- Schweißen von 4 Ecken gleichzeitig
- C-Schweißungen
Optionale und maßgeschneiderte Konfigurationen
Die SL4-FS kann mit verschiedenen Optionen ausgestattet werden, um eine maßgeschneiderte Konfiguration zu ermöglichen:
- Direkte Verbindung zu GRAF Synergy Reinigungsgeräten
- Schweißkit mit 3 Seiten, mit oder ohne Schwellenstütze
- Bürstenlose Motoren für höhere Präzision
- Energiesparer zur Reduzierung des Verbrauchs
- Kühltisch
Technologie und Automatisierung
Das CNC-7-Achsen-Handhabungssystem mit magnetischer Abtastung gewährleistet absolute Präzision. Die Software GRAF ermöglicht eine erweiterte Verwaltung der Parameter, einschließlich Barcode-Lesung, Voreinstellungen für jedes Profil und Fern-Diagnose.
Die SL4-FS ist mit den Standards der Industrie 4.0 kompatibel und bereit für die vollständige Integration in die Managementsysteme.
