SL3 UNI
Universelle CNC-Schweißmaschine mit 3 Köpfen für komplexe Winkel und Querträger
Maximale Vielseitigkeit für maßgeschneiderte Produktionen
Perfekt, wenn:
- Mehrere Elemente gleichzeitig schweißen (Ecken + Querverbindungen)
- Komplexe Konfigurationen mit einer einzigen Maschine verwalten
- Hochpräzise Schweißverbindungen an weißen, farbigen oder beschichteten Profilen erzielen
- Arbeiten Sie auch an schrägen Winkeln von 35° bis 180°.
- Die Zykluszeit durch den Doppel-Unit-Modus optimieren
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Maximale Vielseitigkeit für maßgeschneiderte Produktionen

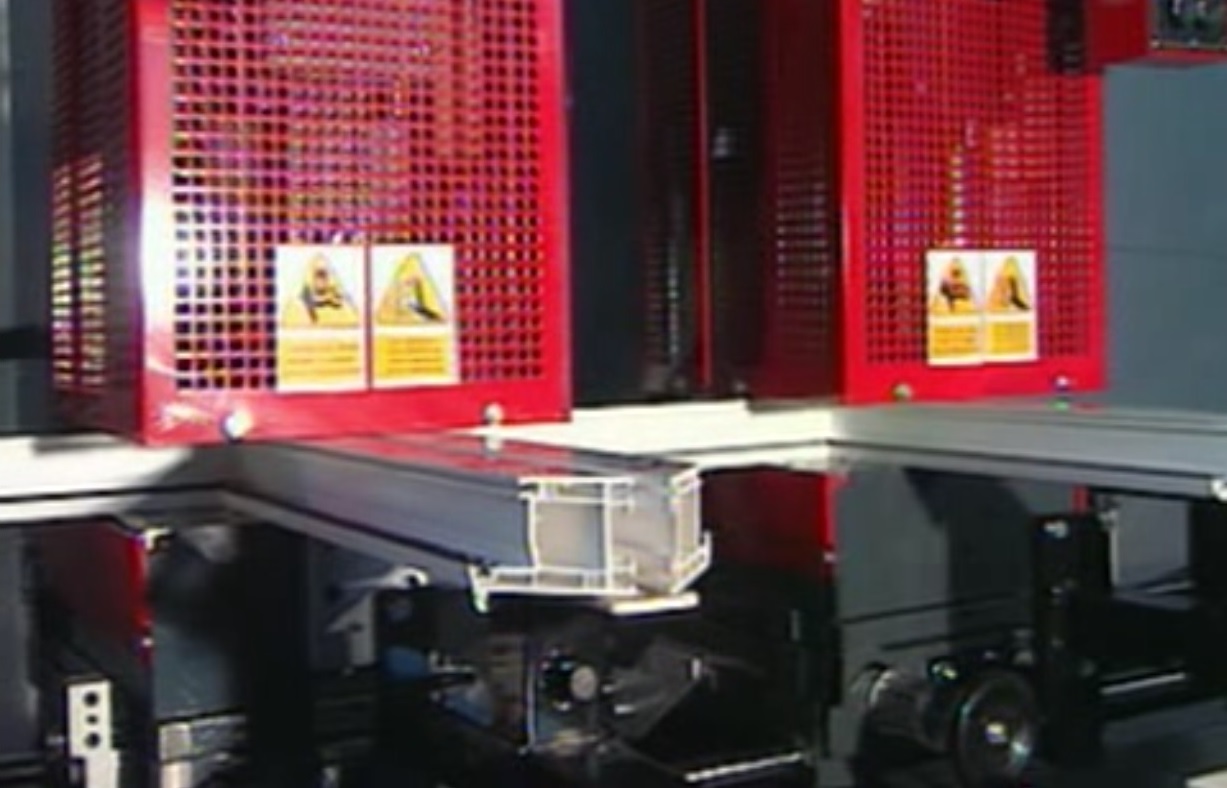

Die SL3 UNI ist das vielseitigste CNC-Schweißgerät mit 3 Köpfen aus der Graf Synergy Reihe. Es wurde entwickelt, um jede Baukombination zu bewältigen und ermöglicht das gleichzeitige Schweißen von 90°-Ecken, T-Traversen, Kreuzverbindungen, H-Verbindungen und variablen Winkeln von 35° bis 180°, auch in Kombination miteinander.
In nur zwei Zyklen kann ein komplettes Fenster mit einem Mittelquerbalken hergestellt werden. Die drei Köpfe arbeiten in einer Linie, und zwei von ihnen sind um 90° drehbar, um gleichzeitig beide Enden eines Querbalkens zu schweißen.
5 Gründe, sich für SL3 UNI zu entscheiden
- Absolute Vielseitigkeit. Einzigartig in der Handhabung von 90°-Schweißungen, T-, Kreuz-, H- und variablen Winkeln mit denselben Köpfen.
- Duale Modus. Verwendbar als zwei separate Schweißgeräte: ein einseitiges und ein doppelseitiges.

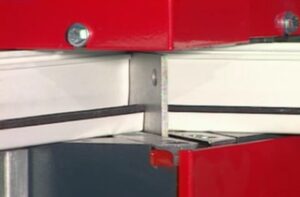

- Fortgeschrittene elektronische Steuerung. Präzise Temperaturregelung für Platten und Begrenzungsmesser.
- Schnellwechsel-Formen. Schnelles Befestigungs- und Lösen-System zur Minimierung der Rüstzeiten.
- Maximale Stabilität und ästhetische Qualität. Robuste Konstruktion, durchgehende Schweißnähte, Bordsteinverstellung zwischen 0,2 und 2 mm für jede ästhetische Anforderung.
Produktdetails
Die SL3 UNI ist das vielseitigste CNC-Schweißgerät mit 3 Köpfen aus der Graf Synergy Reihe. Sie wurde entwickelt, um jede Baukombination zu bewältigen und ermöglicht das gleichzeitige Schweißen von 90°-Ecken, T-Trägern, Kreuzverbindungen, H-Trägern und variablen Winkeln von 35° bis 180°, auch in Kombination miteinander.
Maschinengröße
Länge: 4.000 mm
Breite: 750 mm
Höhe: 2.350 mm
Gewicht: 1,200 kg
Ernährung und Verbrauch
Installierte Leistung: 13 kW
Spannung: 400 V
Luftverbrauch pro Zyklus: 140 NI/min
Arbeitsdruck: 7 bar
Betriebsmerkmale
Zusammensetzung: 3 Inline-Köpfe (2 um 90° drehbar)
Schweißarten: 90°-Ecken, T, Kreuz, H, variable Winkel von 35°-180°
Betriebsarten: kombiniert oder separat
Gesuchte Operatoren: 1
Bearbeitbare Größen
Schweißprofil:
- Höhe: 40 – 200 mm
- Breite: 40 – 130 mm (bei 90°)
Optionale und verfügbare Konfigurationen
- Verlängerung Kopf Dx (L = 270 mm)
- Zusätzliche Unterstützung für die Profilträger (1 pro Kopf)
- Gezeichnete Gegenformen (Rechts-Links, horizontal/vertikal)
TECHNOLOGIE UND AUTOMATISIERUNG
SL3 UNI ist für hochflexible Linien und Sonderbearbeitungen konzipiert. Die drei Köpfe, die auch separat konfiguriert werden können, ermöglichen die Herstellung komplexer Fensterrahmen, ohne dass mehrere Maschinen benötigt werden.
Die zentralisierte elektronische Steuerung ermöglicht eine präzise Verwaltung von Temperatur, Leiste und Betriebsabläufen. Die Benutzeroberfläche und das Schnellwechsel-System machen die SL3 UNI ideal für diejenigen, die in kurzer Zeit viele verschiedene Bauvarianten verwalten müssen.
Kontaktieren Sie uns, um herauszufinden, ob der SL3 UNI die richtige Lösung für Ihre Produktion ist.
