SL3 FF TV
Universelle CNC-Schweißmaschine mit 5 Köpfen für variable Winkel und Mehrfachverbindungen
Ein einziger Zyklus für einen perfekten Fensterrahmen, inklusive Querstück
Perfekt, wenn:

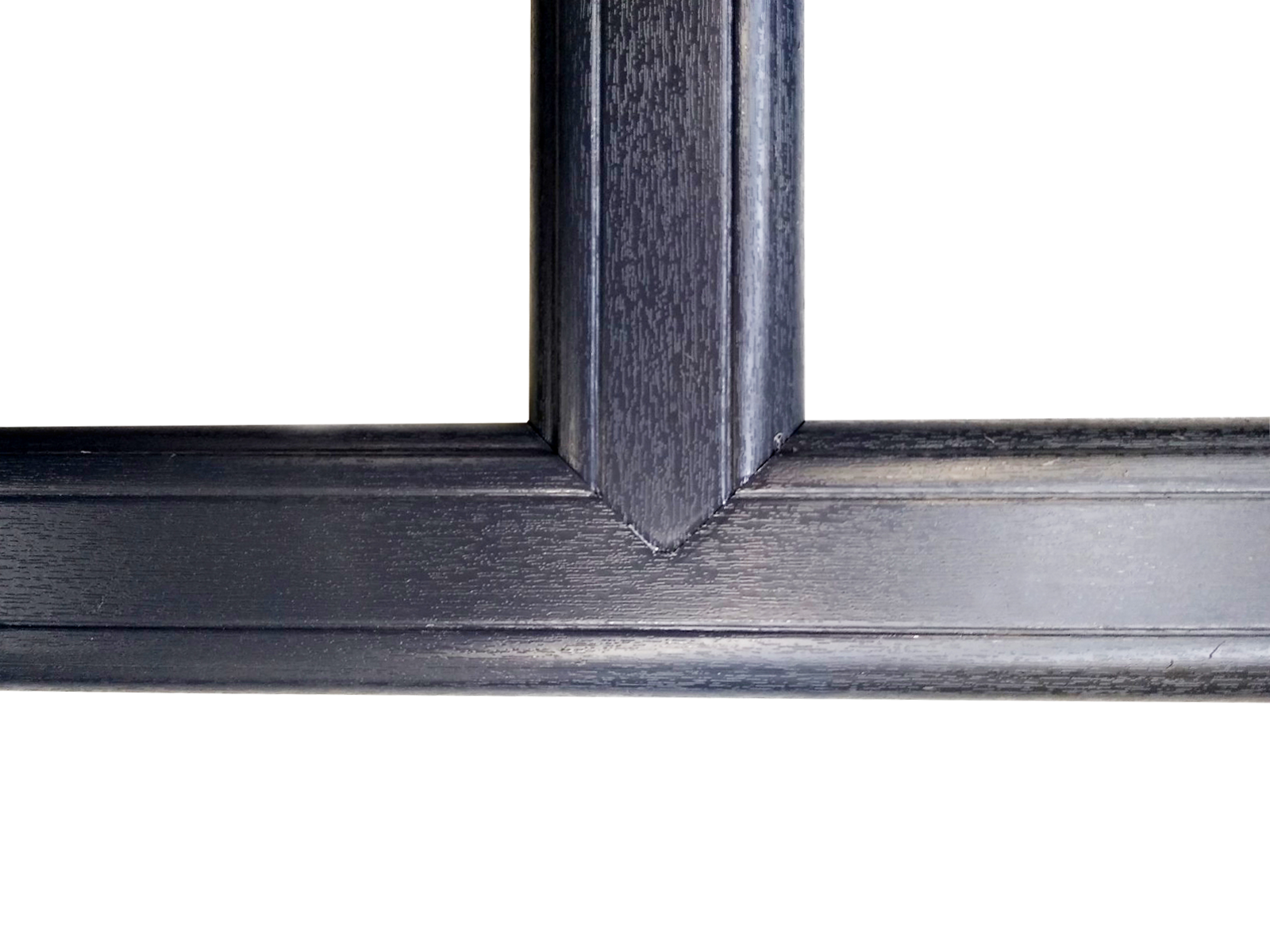

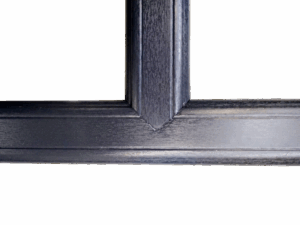

- Innentraversen mit ästhetischem „V“ in einem einzigen Zyklus schweißen
- Arbeitsaufwand, Bearbeitungszeiten und den Einsatz von Drehbänken reduzieren
- Entfernen von Nachbearbeitungen und Reinigungen nach dem Schweißen
- Präzision und Verarbeitung auf jedem Material oder Belag gewährleisten.
- Arbeiten Sie mit nur einem Anbieter dank fortschrittlicher Automatisierung.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Ein einziger Zyklus für einen perfekten Rahmen, inklusive Querstange
Die SL3 FF TV ist nicht nur ein Schweißgerät, sondern ein echtes Produktionszentrum für PVC-Fenster mit geschweißtem „V“-Querbalken.
Diese 3-Kopf-Maschine in Linienanordnung ermöglicht es, in einem einzigen Zyklus die beiden äußeren Ecken des Rahmens sowie den mittleren Querbalken zu schweißen, wodurch ein perfektes Finish ohne Nachbearbeitung gewährleistet wird.
Entwickelt für Märkte, die geschweißte Schwellen mit überlegener Ästhetik erfordern, integriert sie die patentierte V-Perfect-Technologie, die alle sichtbaren Schweißnähte selbst bei folierten, lackierten oder mit speziellen Beschichtungen (Acryl, Aluminium, Holzoptik) versehenen Profilen eliminiert.
5 Gründe, sich für SL3 FF TV zu entscheiden

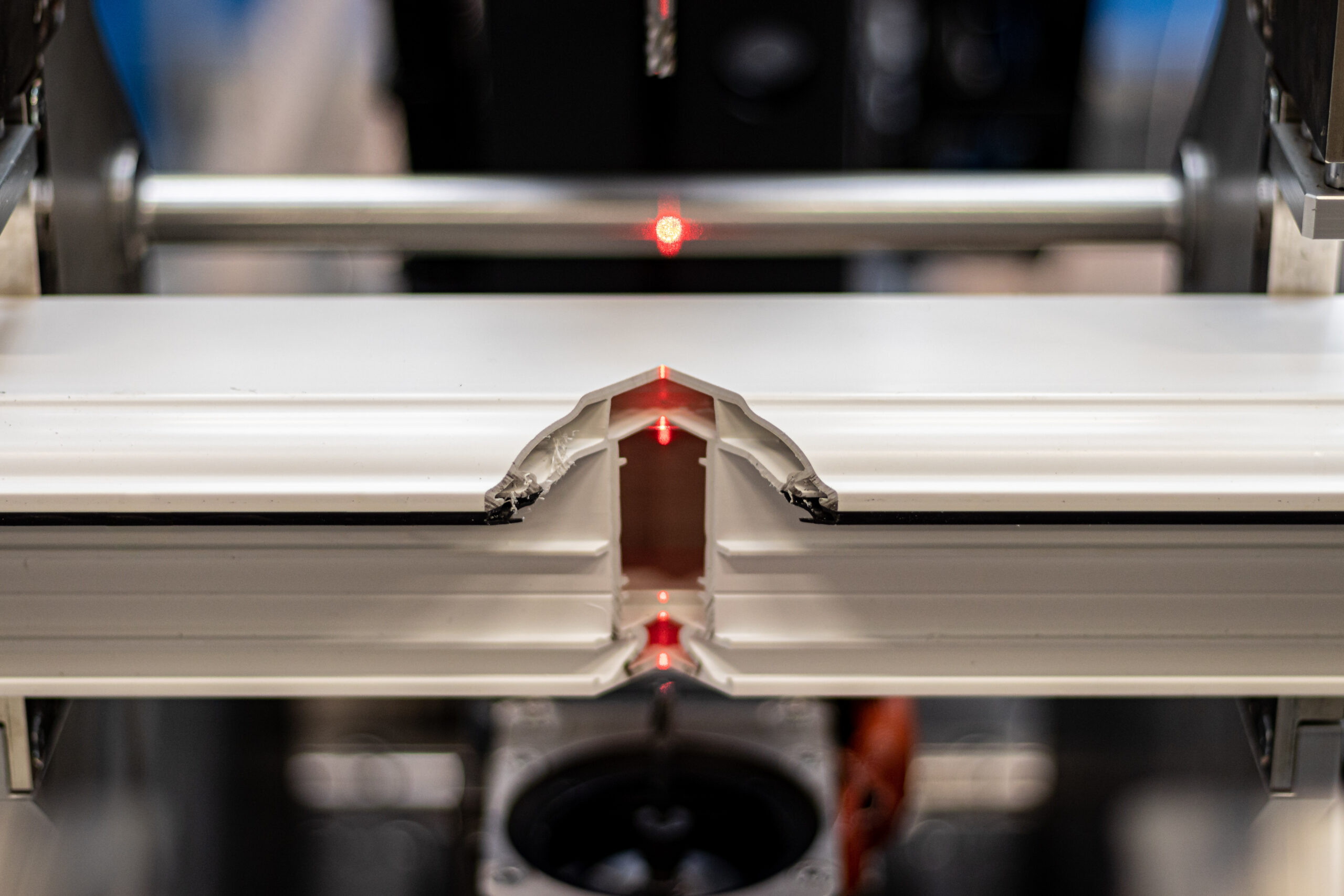

- 3 Schweißungen in 1. Verbindet gleichzeitig 2 Winkel von 45° und 1 mittleres Querprofil mit der Notch Transom Welding-Technologie.
- V-Perfect auf jeder Oberfläche. Perfekt auf lackiertem PVC, Folienbeschichtung, Acryl, Aluminium oder Holzoptik: unsichtbare Schweißnaht ohne Nachbearbeitung.
- Keine Nachbearbeitung. Die Maschine wird mit einem fertigen Rahmen geliefert: Es sind keine Reinigungsgeräte, Drehtische oder nachfolgende Bearbeitungen erforderlich.
- Automatische Kalibrierung. Aktives System zur Kompensation von Toleranzen beim Schneiden (2 mm) und Profilhöhe (0,5 mm).
- Maximale Effizienz. Mit nur einem Bediener und bis zu einem Zyklus alle 180 Sekunden* reduziert es Zeit und Kosten. (*abhängig von Profil, Bordstein und Last)
Produktdetails
Die SL3 FF TV ist nicht nur ein Schweißgerät, sondern ein echtes Produktionszentrum für PVC-Fenster mit geschweißtem „V“-Querbalken.
Diese 3-Kopf-Maschine in Linienanordnung ermöglicht es, in einem einzigen Zyklus die beiden äußeren Ecken des Rahmens sowie den mittleren Querbalken zu schweißen, wodurch eine perfekte Oberfläche ohne Nachbearbeitung gewährleistet wird.
Maschinengröße
Länge: 3.600 mm
Breite: 7.000 mm
Höhe: 2.500 mm
Gewicht: 5.000 kg
Ernährung und Verbrauch
Installierte Leistung: 25 kW
Spannung: 415 V
Luftverbrauch pro Zyklus: 600 NI/min
Betriebsdruck: 7 bar
Betriebsmerkmale
Zusammensetzung: 3 Inline-Köpfe
Schweißtyp: 2 Ecken + 1 V-Traverse
Gesuchte Betreiber: 1
Zykluszeit: bis zu 1 Zyklus/180 Sekunden*
Dichtung direkt während des Schweißens bearbeitet
Bearbeitbare Größen
Rahmen:
- Maximale Abmessungen: 3.200 mm
- Mindestmaße: 400 x 750 mm
Profil:
- Höhe: 60 – 82 mm
- Breite: 60 – 110 mm
- Standard Traverso: Breite 70 mm
Optionale und verfügbare Konfigurationen
- Produktionsüberwachung (Wechselzeiten für Gegenformen, Entladung, Zyklus)
- Schweißrauchabsauger ohne Schlauchanschluss
- Software zur Konvertierung importierter Daten
- Elektronisches Steuerungssystem für Gegenformen
TECHNOLOGIE UND AUTOMATISIERUNG
SL3 FF TV integriert alle Schweißfunktionen in einem einzigen automatischen Zyklus: Hochgeschwindigkeitsfräsen, Positionierung auf den gewünschten Höhen, Schmelzen, Verdichten, Abkühlen und Freigeben der Profile.
Die Positionierung des oberen Gegenlagers wird von einem magnetischen Verriegelungssystem gesteuert. Die Brenntiefe ist einstellbar (5-6 mm) und alle Toleranzen werden automatisch ausgeglichen.
Ideale Lösung für alle, die Produktivität, Präzision und ästhetische Qualität ohne Kompromisse suchen, mit voller Kompatibilität zur Industrie 4.0.
Kontaktieren Sie uns, um herauszufinden, ob der SL3 FF TV die richtige Lösung für Ihre Produktion ist.
