SL2V E
Doppelschweißmaschine mit variablen Winkeln für maßgeschneiderte Fensterrahmen
Die vielseitige Lösung für schräg stehende Profile, mit präziser Schweißung von 35° bis 180°
Perfekt, wenn du nach einem Auto suchst, das…
- Schweißen von Profilen außerhalb der rechten Winkel mit Winkeln von 35° bis 180°
- Ermöglicht das gleichzeitige Schweißen von 2 Ecken im 90°-Winkel.
- Bearbeite C-förmige Elemente präzise.
- Hält auch auf schwierigen Profilen konstante Kanten.
- Kann von einem einzigen Bediener mit vereinfachten Befehlen gesteuert werden.
- Integrieren Sie elektronische Systeme für eine umfassende Verwaltung des gesamten Zyklus.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Die vielseitige Lösung für schräg stehende Profile mit präziser Schweißung von 35° bis 180°

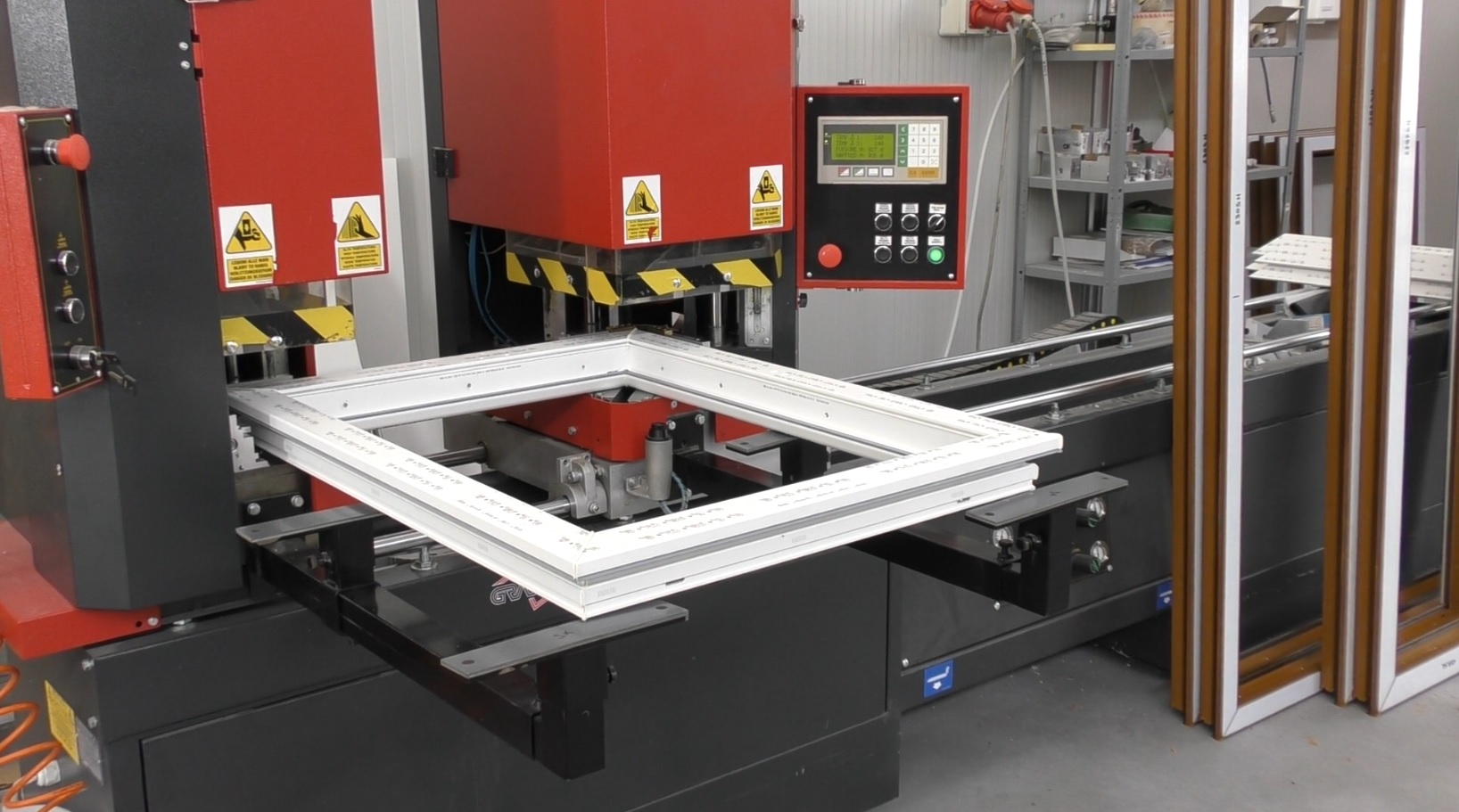

Die SL2V E ist der Schweißgerät mit zwei Köpfen – einem festen und einem beweglichen Kopf mit variablem Winkel – entwickelt von GRAF Synergy, um den komplexesten Produktionsanforderungen im Bereich der PVC-Fensterprofile gerecht zu werden.
Es ist in der Lage, Einzelwinkel von 35° bis 180° oder zwei 90°-Winkel in einem einzigen Durchgang zu schweißen und bietet Vielseitigkeit, Robustheit und maximale geometrische Präzision, selbst bei schiefen oder „C“-förmigen Elementen.
Ausgestattet mit elektronischer Temperaturregelung, digitalen Steuerungen und einem schnellen Austausch der Gegenformen, stellt die SL2V E eine strategische Investition für diejenigen dar, die Zuverlässigkeit, betriebliche Flexibilität und wiederholbare Qualität suchen.
5 Gründe, sich für SL2V E zu entscheiden
- Vielseitigkeit ohne Kompromisse. Ermöglicht das Schweißen an nicht orthogonalen Winkeln (von 35° bis 180°), perfekt für spezielle Fensterrahmen.
- Präziser und konstanter Rand. Einstellbare Begrenzungsmesser von 0,2 bis 2 mm: ästhetische Qualität auch bei komplexen Profilen.
- Elektronische Temperaturregelung. Intelligente Temperaturverwaltung für konstante Ergebnisse über die Zeit.
- Einfache und intuitive Bedienung. Digitale Steuerungen und automatischer Zyklus: Ein einzelner Bediener kann den gesamten Prozess steuern.
- Schneller Austausch der Gegenformen. Schnellwechsel-System für fehlerfreien Formatwechsel.
Produktdetails
Die SL2V E ist der Doppelkopfschweißgerät – ein fester und ein beweglicher Kopf mit variablen Winkeln – entwickelt von GRAF Synergy, um den komplexesten Produktionsanforderungen im Bereich der PVC-Fenster gerecht zu werden.
Sie kann Einzelwinkel von 35° bis 180° oder zwei 90°-Winkel in einem einzigen Zyklus schweißen und bietet Vielseitigkeit, Robustheit und maximale geometrische Präzision, selbst bei schiefen oder „C“-förmigen Elementen.
Größen
Länge: 3.950 mm
Breite: 800 mm
Höhe: 2.100 mm
Gewicht: 850 kg
Ernährung und Verbrauch
Installierte Leistung: 5,2 kW
Spannung: 400 V
Luftverbrauch pro Zyklus: 140 Nl/min
Minimale Druck: 7 bar
Leistungen
Programm: automatisch
Betrieb: Handbuch
Gesuchte Betreiber: 1
Arbeitsfähige Profile
Höhe: 40 ÷ 200 mm
Breite: 40 ÷ 130 mm
Länge zwischen den Köpfen: 420 ÷ 3.280 mm
Funktionen und unterstützte Bearbeitungen
- Einzelnahtschweißen mit variablem Winkel (35°-180°)
- Doppelte Schweißnaht bei 90°
- Schweißen von C-förmigen Elementen
- Vollständige elektronische Temperaturkontrolle
Zyklus, der von integrierten digitalen Steuerungen verwaltet wird
Optionale verfügbar
Basis in kompakter Version von 2.450 mm
Verlängerung Kopf rechts L = 270 mm
Zusätzliche Unterstützung für Profilträger (1 pro Kopf) in automatisierten und flexiblen Arbeitszellen, die an die fortschrittlichsten Produktionsanforderungen angepasst werden können.
Technologie und Automatisierung
Schneller Austausch von Gegenformen mit einem Schnellverschluss-System
Integrierte digitale Steuerung
Visualisierung des Zyklus auf einem vereinfachten Display
Bereit für modulare Produktionsabläufe und maßgeschneiderte Konfigurationen
Entdecken Sie den Produktivitätsvorteil der SL2V E. Kontaktieren Sie uns für eine Demo oder um die technische Broschüre zu erhalten: Ihre maßgeschneiderte Produktionslinie beginnt hier.
