SL2 UNI
Universelle CNC-Schweißmaschine mit 2 Köpfen für variable Winkel und Querschnitte
Vollständige Vielseitigkeit, grenzenlose Geometrien
Perfekt, wenn:
- Komplexe Querverbindungen mit einer einzigen Maschine herstellen
- Ecken mit variablen Winkeln von 35° bis 180° präzise mit CNC schweißen
- Eine kompakte, aber äußerst flexible Schweißmaschine haben.
- Die Produktionswechselzeiten durch das schnelle Einstellsystem reduzieren.
- Schweißen von weißen, folierten oder lackierten Profilen mit Nahtkontrolle.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Vollständige Vielseitigkeit, grenzenlose Geometrien
Die SL2 UNI ist der CNC-Schweißmaschine mit 2 Köpfen von Graf Synergy, die entwickelt wurde, um jede Baukonfiguration zu bewältigen. In einem einzigen Arbeitszyklus können zwei 90°-Ecken, interne T-Traversen, Kreuz- oder H-Formen oder eine Kombination aus beidem simultan geschweißt werden. Darüber hinaus ermöglicht der schwenkbare Kopf das Schweißen von variablen Winkeln von 35° bis 180°.
Eine flexible, kompakte und robuste Maschine, perfekt für maßgeschneiderte Produktionen und spezielle Fenster mit hoher Präzision und ästhetischer Qualität.
5 Gründe, sich für SL2 UNI zu entscheiden

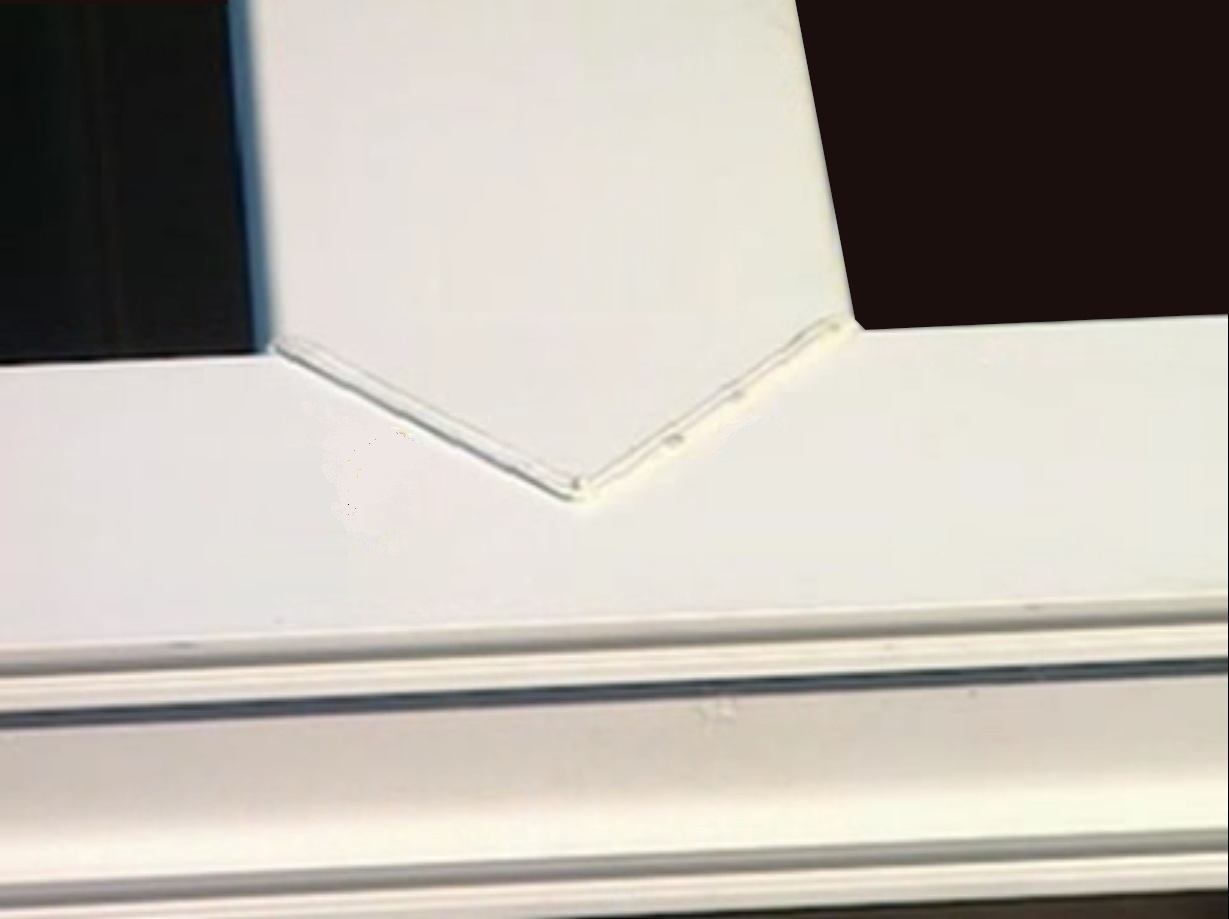

- Gemischte Geometrien in einem einzigen Zyklus. Ermöglicht Kombinationen von Schweißverbindungen in 90°, T, H, Kreuz und variablen Winkeln.
- Gesamte Winkelgenauigkeit. Skala mit Graduierung und ein schnelles Blockier-/Entsperrsystem für eine intuitive und präzise Einrichtung.
- Wechselbare Konturen. Schnelles Austauschsystem für einen raschen Wechsel der Konturen.
- Fortgeschrittene Temperaturkontrolle. Elektronische Temperaturregelung für Platten und Begrenzermesser.
- Reduzierte Abmessungen, hohe Leistung. Kompakte und robuste Bauweise mit 2 unabhängigen Köpfen und der Möglichkeit zur Erweiterung für XL-Formate.
Produktdetails
Die SL2 UNI ist der CNC-Schweißmaschine mit 2 Köpfen von Graf Synergy, die entwickelt wurde, um jede Baukonfiguration zu bewältigen. In einem einzigen Arbeitszyklus können zwei 90°-Winkel, innere T-Träger, Kreuz- oder H-Formen oder eine Kombination aus beidem gleichzeitig geschweißt werden. Darüber hinaus ermöglicht der schwenkbare Kopf das Schweißen von variablen Winkeln von 35° bis 180°.
Maschinengröße
Länge: 3.000 mm
Breite: 800 mm
Höhe: 2.350 mm
Gewicht: 965 kg
Ernährung und Verbrauch
Installierte Leistung: 5 kW
Spannung: 400 V
Luftverbrauch pro Zyklus: 90 NI/min
Betriebsdruck: 7 bar
Betriebsmerkmale
Zusammensetzung: 2 Köpfe in Reihe
Schweißarten: 90°-Ecken, T-Traversen, Kreuz, H-Form und variable Winkel von 35° bis 180°
Gesuchte Operatoren: 1
Bearbeitbare Größen
Schweißprofil:
- Höhe: 40 – 200 mm
- Breite: 40 – 130 mm (bei 90°)
Arbeitslänge (zwischen den Köpfen):
- Standard: max. 2.430 mm
- Mit erhöhtem Sockel (optional): max. 3.430 mm
Optionale und verfügbare Konfigurationen
- Verstärkter Sockel für zusätzliche Längen
- Rechtsverlängerung (L = 270 mm)
- Geformte Gegenstücke (links-rechts, horizontal/vertikal)
- Zusätzliche Unterstützung für Profilträger (1 pro Kopf)
TECHNOLOGIE UND AUTOMATISIERUNG

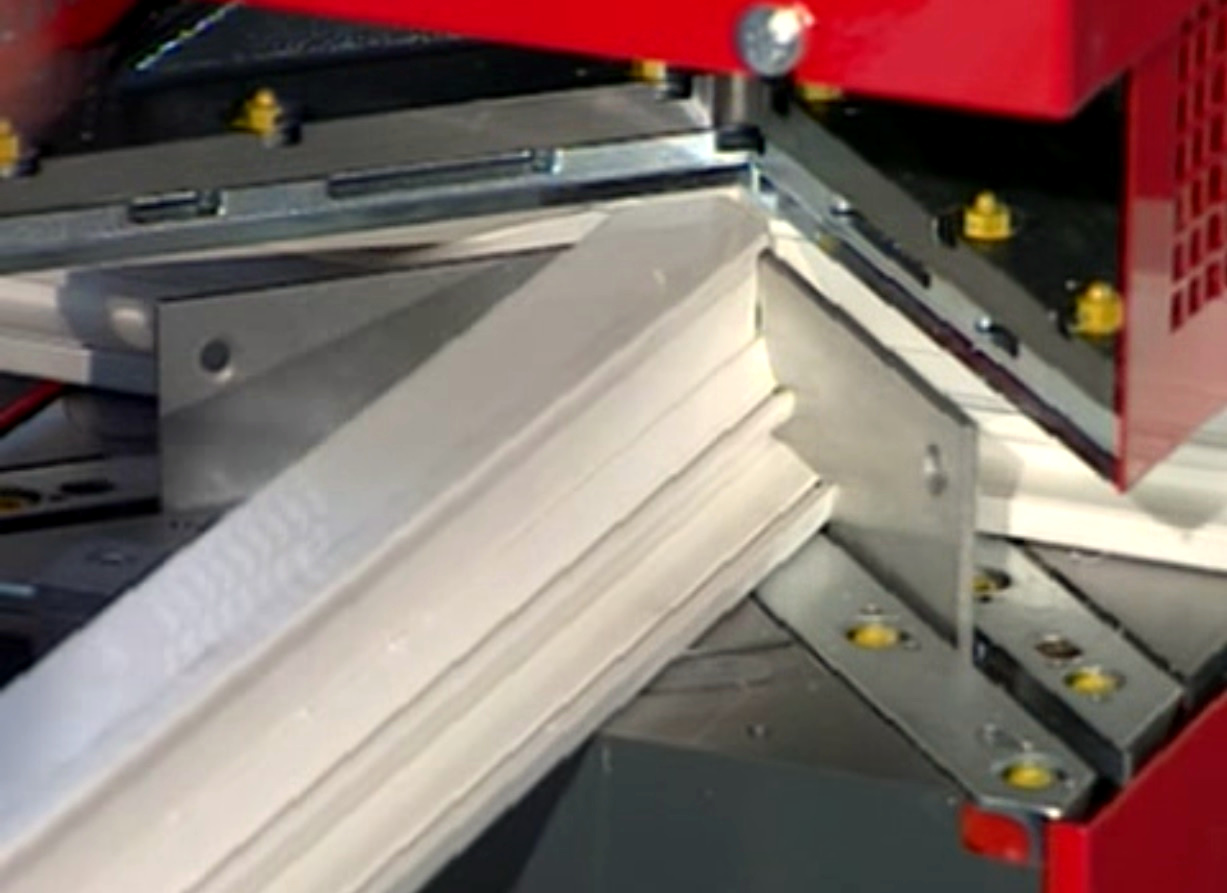

SL2 UNI kombiniert mechanische Robustheit mit betrieblicher Flexibilität. Jeder Kopf kann um 90° gedreht werden, um gleichzeitig an beiden Enden eines Querträgers zu schweißen, während das Profilbefestigungssystem einen schnellen und sicheren Aufbau ermöglicht.
Die Anlage ist so konzipiert, dass sie sich an alle Produktionsbedürfnisse anpasst, von kleinen Serien bis hin zu komplexeren Aufträgen, auch mit speziellen Profilen oder hohen ästhetischen Anforderungen.
Kontaktieren Sie uns, um herauszufinden, ob der SL2 UNI die richtige Lösung für Ihre Produktion ist.
