SE 1
Pneumatischer Schrauber für Verstärkungen an PVC- und Aluminiumprofilen
Höchste Zuverlässigkeit und Präzision beim manuellen Schrauben von Verstärkungen
Perfekt, wenn…
- Sie müssen Verstärkungen schnell und präzise an Profilen unterschiedlicher Größen befestigen.
- Möchten Sie ein kompaktes, zuverlässiges und benutzerfreundliches Auto, das auch in kleinen Produktionsumgebungen eingesetzt werden kann?
- Arbeiten Sie in Umgebungen ohne elektrische Ausstattung und suchen Sie nach einer vollständig pneumatischen Lösung.
- Suchen Sie ein robustes Werkzeug mit einem elektroschweißenden Stahlblechrahmen und einer Rollenunterstützung.
- Möchten Sie die Bedienung mit einem einzigen Bediener und einem fußgesteuerten Schraubvorgang vereinfachen?
- Sie müssen eine konstante Qualität aufrechterhalten, dank der selbstregulierenden Tiefe der Schraube.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Höchste Zuverlässigkeit und Präzision beim manuellen Verschrauben von Verstärkungen
Der Schrauber SE 1 ist die kompakte und robuste Lösung für die manuelle Montage von Verstärkungen in PVC- und Aluminiumprofilen.
Die vollständig pneumatische vertikale Struktur gewährleistet Stabilität, Benutzerfreundlichkeit und eine perfekte Wiederholbarkeit des Schraubvorgangs, ohne dass eine elektrische Verbindung erforderlich ist.

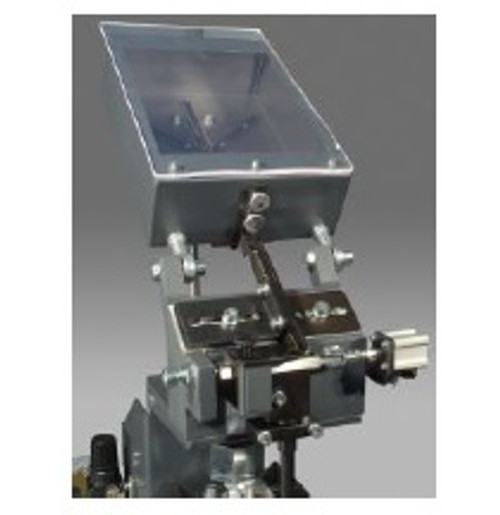

Das automatische Schraubenzuführungssystem und die Steuerung über das Pedal entlasten den Bediener von wiederholenden Tätigkeiten und verbessern den Komfort sowie die Produktivität.
Die Anwesenheit des Endschalters ermöglicht eine automatische Regelung der Eindringtiefe der Schraube, unabhängig von der Profilhöhe, und gewährleistet ein präzises und konstantes Anziehen unter allen Bedingungen.
5 Gründe, sich für SE 1 zu entscheiden
- Robuste und kompakte Struktur. Hergestellt aus elektroschweißtem Blech mit integrierter Rollenbahn, ideal auch für begrenzte Produktionsflächen.
- Null elektrische Versorgung. Vollständig pneumatisch, perfekt für Werkstätten ohne elektrische Versorgung an der Maschine.
- Selbstregulierender Schraubeneinsatz. Dank des Endschalters passt sich die Eintieftiefe der Schraube der Höhe des Profils an.
- Komfort für den Bediener. Fußschalteraktivierung und horizontal blockiertes Profil mit pneumatischem Gerät.
- Zuverlässigkeit von GRAF Synergy. Entwickelt für eine lange Lebensdauer, mit konstanten Leistungen auch bei intensiver Nutzung.
Produktdetails
Das Modell SE 1 wurde entwickelt, um das Verschrauben von Metallverstärkungen innerhalb von PVC- und Aluminiumprofilen zu erleichtern. Der gesamte Prozess ist manuell, wurde jedoch durch Lösungen optimiert, die die Präzision verbessern und die betriebliche Ermüdung reduzieren.
Größen
Länge: 1.200 mm
Breite: 800 mm
Höhe: 2.000 mm
Gewicht: 115 kg
Leistungen
Betriebsanleitung: Handbuch
Gesuchte Operatoren: 1
Produktivität: abhängig vom Bediener und der verwendeten Leiste
Ernährung und Verbrauch
Installierte Leistung: 0,5 kW
Stromversorgung: 400 V
Luftverbrauch pro Zyklus: 540 Nl/min
Minimale Betriebsdruck: 7 bar
Arbeitsfähige Profile
Breite: 40-120 mm
Höhe: 40-180 mm
Länge: variabel je nach Stange
Funktionen und unterstützte Bearbeitungen
Die Maschine eignet sich für flexible Produktionsumgebungen, in denen ein zuverlässiges, einfaches und netzunabhängiges System erforderlich ist.
Hauptverarbeitungen:
- Verschraubung der Metallverstärkungen in Profilen
Automatische horizontale Spannvorrichtung des Werkstücks
Optionale und verfügbare Konfigurationen
Das Modell SE 1 wird in der Standardkonfiguration geliefert, die bereits mit einem Bodenstützsystem, seitlichen Rollen und einem Profilverriegelungssystem ausgestattet ist.
Zusätzliche Optionen sind nicht vorgesehen, da es sich um eine Maschine handelt, die für maximale Einfachheit und Betriebssicherheit konzipiert wurde.
Technologie und Automatisierung
Der SE 1 benötigt keine elektrische Energie und keine Steuerungssoftware, was die Installation und Wartung vereinfacht. Die Steuerung erfolgt vollständig pneumatisch, mit mechanischen Sensoren zur Optimierung der Schraubentiefe.
Eine perfekte Wahl für alle, die eine manuelle, aber optimierte Phase in ihren Produktionsprozess integrieren möchten, ohne auf die Qualität des Ergebnisses zu verzichten.
