SD 500 S7
Hochleistungs-Doppelschnittsäge für PVC und Aluminium
Präzise und schnelle Schnitte, auch bei Doppelprofilen mit variablen Winkeln
Perfekt, wenn…
- Produzieren Sie Fenster und Türen aus PVC oder Aluminium und suchen Sie maximale Flexibilität beim Zuschnitt.
- Möchten Sie zwei Profile gleichzeitig schneiden, um die Produktivität zu steigern?
- Suchen Sie ein präzises, stabiles und zuverlässiges Fahrzeug, das auch bei hohen Volumen funktioniert.
- Du musst schnelle Richtungswechsel machen, ohne die Längen zu korrigieren.
- Arbeiten mit der Notwendigkeit von Zwischenzuschnitten dank spezieller mechanischer Stopps.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Schnelle und präzise Schnitte, auch bei doppeltem Profil mit variablen Winkeln

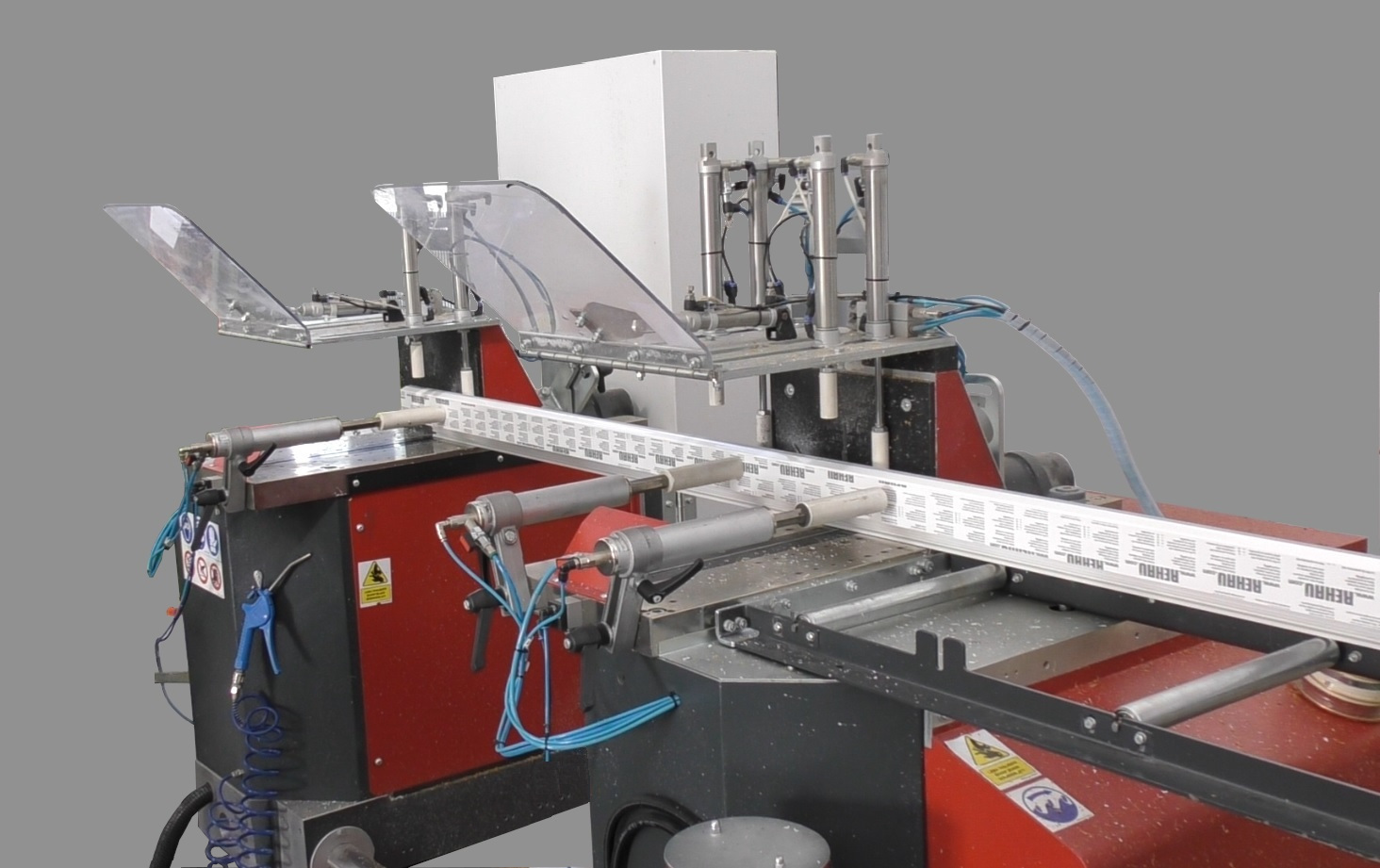

Die SD 500 S7 ist eine ölhydraulische Doppelgehrungssäge mit elektronischer Steuerung, die für das präzise und wiederholbare Schneiden von Profilen aus PVC und Aluminium entwickelt wurde.
Ausgestattet mit einem festen Kopf und einem beweglichen Kopf mit automatischer Positionierung über eine gesteuerte Achse, ermöglicht sie schnelle und flexible Bearbeitungen, die ideal für hochfrequente industrielle Produktionen sind.
Die robuste Struktur aus Stahl und Aluminium gewährleistet Stabilität und Langlebigkeit, während das vertikale Aufstiegssystem der Klingen mit einem Durchmesser von Ø 500 mm und interner pneumatischer Neigung (von 90° bis 45°) die Notwendigkeit manueller Korrekturen in den Winkelübergängen eliminiert.
Die Steuerung erfolgt über ein schwenkbares Bedienfeld mit beidseitiger Handhabung für maximale Sicherheit und Ergonomie.
5 Gründe, sich für die SD 500 S7 zu entscheiden
- Ultrarobuste Struktur. Stahl- und Aluminiumrahmen, der für Stabilität und Präzision selbst bei intensiver Nutzung konzipiert ist.
- Gleichzeitiger Schnitt auf doppelt Profil. Die Ø 500 mm Klingen mit verlängerter Hub ermöglichen die Bearbeitung von zwei Teilen gleichzeitig.
- Keine Maßkorrektur. Interne pneumatische Neigung von 90° auf 45°: schnelle und präzise Winkeländerungen ohne manuelle Kompensationen.
- Schneidvielfalt. Verarbeitet Aluminium- und PVC-Profile mit mehreren Konfigurationen und Zwischenzuschnitten dank mechanischer Anschläge.
- Optimierte Absaugung und Spannvorrichtungen. Ausgestattet mit 4 Öffnungen Ø 100 mm zur Absaugung von Spänen und vertikalen/horizontalen Pneumatikspannvorrichtungen, um Profile sicher zu fixieren.
Produktdetails
Die SD 500 S7 ermöglicht präzise und saubere Schnitte an einzelnen oder doppelten Profilen, auch bei komplexen Winkeln. Die beiden vertikal aufsteigenden Klingen und das ölpneumatische System gewährleisten Stabilität und gleichbleibende Qualität. Die Zwei-Hand-Bedienung in Kombination mit dem schiebbaren Bedienfeld optimiert die Ergonomie für den Bediener.
Größen
Länge: 4.500 mm
Breite: 1.300 mm
Höhe: 1.650 mm
Gewicht: 1,050 kg
Betriebsleistungen
Modus: manuell oder automatisch (Importieren der Schnittliste über USB oder Ethernet-Netzwerk)
Nützliche Schnittlänge: von 325 mm bis 5.300 mm*
Benötigte Bediener: 1
(*maximale Länge variabel je nach Basis: 3.300 / 4.300 / 5.300 mm)
Ernährung und Verbrauch
Installierte Leistung: 6 kW
Spannung: 400 V Dreiphasen
Minimale Druck: 7 bar
Luftverbrauch pro Zyklus: 40 Nl/min
Arbeitsfähige Profile
Materialien: PVC und Aluminium
Konfigurierbare Schnitte: +45°/-45°, +45°/90°, 90°/-45°, 90°/90°
Optionale und verfügbare Konfigurationen
- Fundamente von 4.300 oder 5.300 mm
- Fest- und bewegliche Rollen
- Staubsauger mit 2 Beuteln (4 Ausgänge Ø 100 mm)
- Mechanische Halterungen für Kurz- und Spitzenabschneider
- Kurzschnittspitzen-Gruppe mit pneumatischem Abfall
- Handbeschriftungsgerät
- Maßgeschneiderte Konturschneider (einseitig oder doppelseitig)
- Software zum Schneiden von langen Profilen und Leisten
- Fly Optimizer: Software zur dynamischen Optimierung von Balken
Technologie und Automatisierung
Die SD 500 S7, die von einem fortschrittlichen elektronischen System gesteuert wird, ermöglicht eine automatische Verwaltung des Schneidzyklus und die direkte Importierung von Produktionsdaten. Sie ist für die Integration in Industrie 4.0-Anlagen mit Fernwartung, Rückverfolgbarkeit und digitaler Verwaltung vorbereitet.
Kontaktieren Sie noch heute GRAF Synergy, um die detaillierte Broschüre zu erhalten und herauszufinden, wie die SD 500 S7 die Produktivität Ihrer Schneidabteilung steigern kann.
