LINEAR CUT 500 ALU
CNC-Schneidzentrum für Aluminiumprofile
Maximale Produktivität, perfekter Schnitt und vollständige Automatisierung auf nur 12 Metern
Perfekt, wenn:
- Möchten Sie den Zuschnitt von Aluminiumprofilen automatisieren und den menschlichen Eingriff reduzieren?
- Sie benötigen eine hohe Produktivität im Drei-Schicht-Betrieb mit einer zuverlässigen Maschine.
- Sie bearbeiten nicht perfekt gerade Profile und suchen eine automatische Korrektur.
- Sie haben wenig Zeit, um die Mitarbeiter zu schulen, und benötigen eine benutzerfreundliche Software.
- Möchten Sie den Rohstoffertrag durch optimierte Schnitte maximieren?
- Suchen Sie eine Industrie 4.0-fähige Lösung zur Integration in eine komplette Linie?
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Maximale Produktivität, perfekter Schnitt und vollständige Automatisierung auf nur 12 Metern
CNC-Schneidzentrale mit 3 kontrollierten Achsen, entwickelt, um den gesamten Schneidzyklus autonom auf Aluminiumprofilen durchzuführen. Vom Zuführen der Rohmaterialien bis zur Ablage des fertigen Teils arbeitet der LINEAR CUT 500 ALU ununterbrochen und ohne ständige Überwachung, optimiert die Listen und reduziert Abfälle. Er vereint hundertstel Genauigkeit, betriebliche Flexibilität und eine intuitive Benutzeroberfläche und ist ideal für Unternehmen, die ihre Schneidabteilung im Zeichen von Effizienz und gleichbleibender Qualität stärken möchten.
5 Gründe, sich für den LINEAR CUT 500 ALU zu entscheiden
- Automatische Präzision über die Zeit garantiert. Dank des dynamischen Ausrichtungssystems und des CNC-Spannsystems mit hundertstel Magnetband ist jeder Schnitt korrekt in Bezug auf die tatsächliche Linearität der Stange.
- Höhere Ausbeute bei jedem geschnittenen Stab. Die GRAF Synergy-Software optimiert die gesamte Produktionsliste, reduziert Abfälle und verbessert die Materialeffizienz.
- Einfache Benutzeroberfläche, professionelle Ergebnisse. Die proprietäre Software mit geführten Menüs macht die Nutzung auch für weniger erfahrene Anwender zugänglich und minimiert die Einarbeitungszeit.
- Vollständige Autonomie des Arbeitszyklus. Das Laden, Positionieren, Schneiden und Entladen erfolgt sequenziell ohne die Notwendigkeit einer Überwachung, wobei der Prozess kontinuierlich kontrolliert wird.
- Bereit für die Evolution Ihrer Produktionsabteilung. Kompatibel mit Schraubmodulen, Etikettiersystemen, fortschrittlicher Sensorik und maßgeschneiderten Lösungen für spezielle Profile.
Produktdetails
Der LINEAR CUT 500 ALU ermöglicht präzise Schnitte von Aluminiumprofilen, auch mit individuellen Winkeln, über mehrere aufeinanderfolgende Stangen. Die vollständige Automatisierung des Prozesses gewährleistet eine konstante Ausgabe ohne manuelle Fehler.
Größen
Länge: 12.500 mm
Breite: 2.200 mm
Höhe: 2.000 mm
Gewicht: 3.000 kg
Ernährung und Verbrauch
Installierte Leistung: 7 kW
Stromversorgung: 400 V
Luftverbrauch pro Zyklus: 100 Nl/min
Minimale Betriebsdruck: 7 bar
Leistungen
Produktivität: bis zu 300 Fenster/8h (1 Flügel, variabel je nach Profil)
Gesuchte Operatoren: 1
arbeitsfähige Profile
Länge: 500 / 6.500 mm
Breite: 40 / 130 mm
Höhe: 40 / 135 mm
Unterstützte Funktionen und Bearbeitungen
Hauptverarbeitungen:

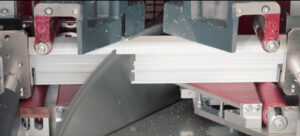

- Schnitt mit einer Klinge von Ø 500 mm
- Winkel -45° / 90° / +45°
- Automatische Korrektur nicht-linearer Balken
- Automatischer Abzug mit einem Extraktor und Sicherheitslichtschranken
Optional verfügbar
- Ladegerät für Stangen von 400 bis 700 mm
- Sägeblatt Ø 550 mm für Profile bis 180 mm
- Zusätzliche Drucker-Kits für komplexe Profile
- Bürstenlose Klingenrotation für Zwischenwinkel
- Fly Optimizer für die automatische Wiederverwendung von Resten
- Entwässerungserweiterung und Sensoren zur Profilkontrolle
- Manuelle Etikettiermaschine und Späneförderer
- Integration mit ASG-E Schraubzentren
- Sonderkonfigurationen für Abschnitte bis zu 230 mm
- Vorbereitung für PVC-Schnitt
Jeder LINEAR CUT 500 ALU kann individuell angepasst werden, um perfekt auf die spezifischen Produktionsanforderungen einzugehen, dank einer breiten Palette von optionalen Konfigurationen, mit:
TECHNOLOGIE UND AUTOMATISIERUNG
Die Maschinensteuerung erfolgt über eine intuitive proprietäre Software, die eine schnelle Einstellung der Bearbeitungen, die Optimierung der Abläufe und die Echtzeitüberwachung ermöglicht. Die integrierten intelligenten Sensoren gewährleisten die korrekte Positionierung und die sofortige Identifizierung möglicher Ladefehler. Die CNC-Zange auf prismatischen Führungen, das optionale bürstenlose Klingenrotationssystem und die automatische Teileentnahme vervollständigen ein technologisches Ökosystem, das für Effizienz, Zuverlässigkeit und Integration in die Industrie 4.0 konzipiert ist.
Kontaktieren Sie uns, um herauszufinden, ob LINEAR CUT 500 ALU die richtige Lösung für Ihre Produktion ist.
