LINEAR CUT 500
Hocheffizientes, kompaktes CNC-Schneidzentrums
Automatisierung, Präzision und Vielseitigkeit zur Optimierung jeder Stange
Perfekt für:
- Produktionsabteilungen, die den Schneidezyklus automatisieren möchten
- Schreiner, die eine präzise und einfach zu bedienende Maschine suchen
- Werkstätten, die auf hohe Produktivität in begrenzten Räumen setzen.
- Unternehmen, die jede Leiste mit Hilfe von Optimierungssoftware maximal aufwerten möchten.
- Wer ein System mit hohem Wiederverkaufswert (Buy Back) wünscht
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Intelligenter Schnitt in völliger Autonomie
Der Linear Cut 500 ist ein CNC-Bearbeitungszentrum mit 3 oder 4 Achsen (je nach Konfiguration), das entwickelt wurde, um alle Vorgänge vollständig autonom auszuführen: Laden, Ausrichten, Schneiden und Entladen von PVC-Profilen.

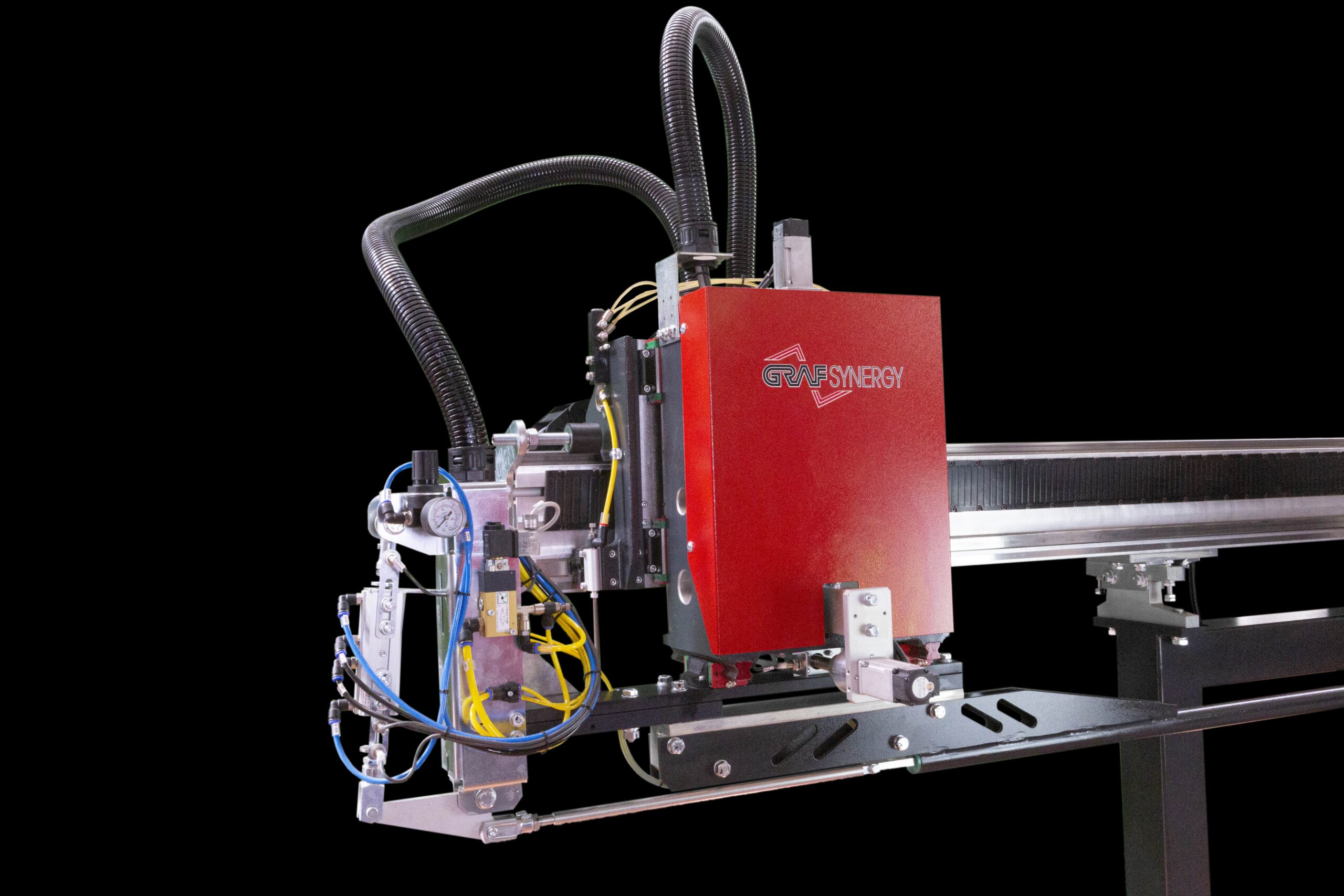

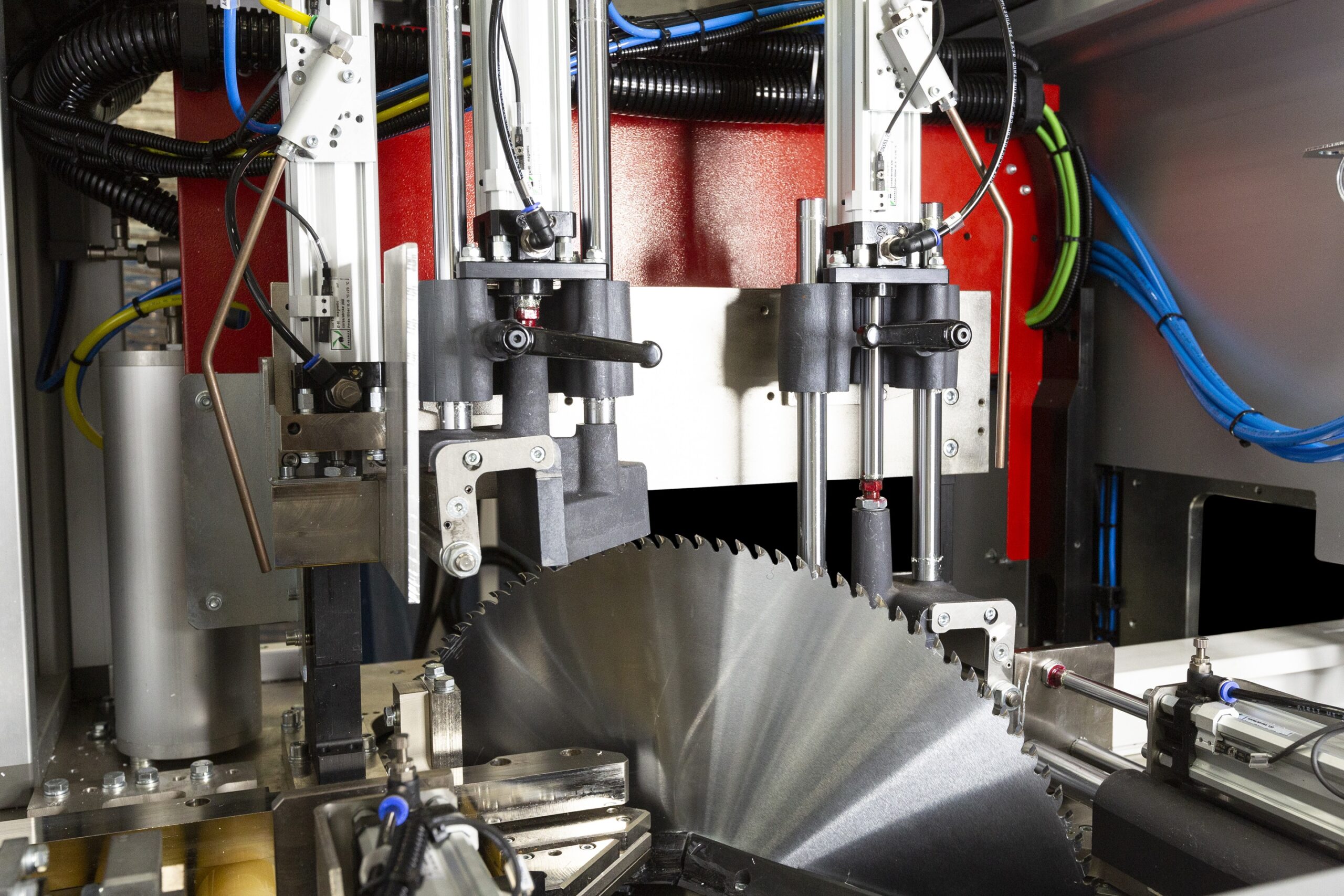

Das System umfasst ein Lade magazin für 8 Stangen, eine 2-Achsen CNC-Zange auf prismatischen Führungen und ein Schneidemodul mit einer aufsteigenden Klinge Ø 500 mm, für saubere Schnitte bei -45° / 90° / +45°.
Der automatische Extraktor und das Entladelager gewährleisten einen kontinuierlichen und sicheren Fluss.
Warum den Linear Cut 500 wählen
- Vielseitigkeit und Kompaktheit. Es passt sich verschiedenen Produktionslayouts an und bietet hohe Leistung auf kleinem Raum.
- Optimierung der Produktion. Die Software GRAF Synergy ermöglicht die Reduzierung von Abfällen und die optimierte Verwaltung von Zuschnittlisten.
- Langfristige Präzision garantiert. System zur Stangenausrichtung und hundertstelgenauer Positionsmessung mittels Magnetband.
- Einfach und intuitive Technologie. Benutzerfreundliche Oberfläche für eine klare und schnelle Verwaltung des Produktionszyklus.
- Hoher Wiederverkaufswert. Hergestellt aus hochwertigen Materialien und Technologien, behält es über die Zeit seinen wirtschaftlichen Wert.
Produktdetails
Präziser, aufsteigender Schnitt von PVC-Profilen (auch mit Dichtung) mit Winkeln von -45° bis +45°.
Der gesamte Zyklus ist automatisiert und in intelligente Fertigungssysteme integrierbar.
Größen
Länge: 15.000 mm
Breite: 2.800 mm
Höhe: 2.000 mm
Gewicht: 2,200 kg
Leistungen
Bis zu 300 Fenster/8h (1 Flügel)
Gesuchte Betreiber: 1
Ernährung und Verbrauch
Installierte Leistung: 7 kW
Spannung: 400 V
Minimale Druck: 7 bar
Luftverbrauch: 200 Nl/min
Arbeitsfähige Profile
Länge: 700 bis 6.500 mm (optional 400 mm)
Breite: 40 bis 130 mm
Höhe: 40 bis 135 mm
Optionale und verfügbare Konfigurationen
Der Linear Cut 500 kann konfiguriert werden, um seine Produktivität und Anpassungsfähigkeit weiter zu steigern:
- Fly Optimizer: Automatische Wiederverwendung von Resten der Leiste
- Diamantscheibe Ø 550 mm mit Druckplatten für Profile bis zu 180 mm
- Bürstenloser Motor für Schnitte in Zwischenwinkeln
- Manuelle Etikettiermaschine
- Sensoren zur Höhen-/Breitenkontrolle des Profils
- Horizontales Morse-System für Abschnitte bis zu 230 mm
- Späneförderer NRT 500 / NRT/CP
- Staubsauger mit 2 Beuteln, 4 Ausgänge Ø 100
- Erweiterter Ablagetisch oder gegenüberliegende Seite
- Voraussetzung für ASG-E
- V-Kerbschnittgruppe
Integration 4.0 und fortgeschrittenes Management
Die Software des Linear Cut 500 ermöglicht das Importieren von Listen, die Optimierung von Zyklen und die Überwachung des gesamten Produktionsprozesses. Sie ist in ERP- und MES-Systeme integrierbar und stellt eine strategische Wahl für Unternehmen dar, die auf Digitalisierung setzen.
Automatisieren Sie den Schnitt, maximieren Sie den Ertrag: Fordern Sie jetzt eine Beratung zum Linear Cut 500 an.
