FAZ IV
Automatischer Bank für die Montage von Beschlägen an PVC-Türen
Vollautomatisierung für die Vormontage von Beschlägen: mehr Geschwindigkeit, weniger Fehler, maximale Produktivität
Perfekt, wenn du…
- Engpässe in der Vormontage von Beschlägen beseitigen
- Einen prozessorientierten Ansatz zur Automatisierung eines Prozesses mit hoher Fehleranfälligkeit einführen.
- Die Anzahl der Mitarbeiter entlang der Produktionslinie reduzieren.
- Die Integration der Montagewerkzeuge in einen 4.0-Workflow mit vollständiger Rückverfolgbarkeit.
- Auch mit Schlagwechsel an der Front arbeiten
- Schnelle Zyklen und betriebliche Kontinuität aufrechterhalten
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Vollautomatisierung für die Vormontage von Beschlägen: mehr Geschwindigkeit, weniger Fehler, maximale Produktivität

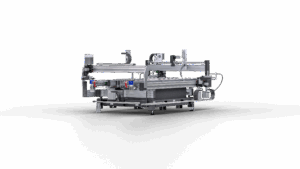

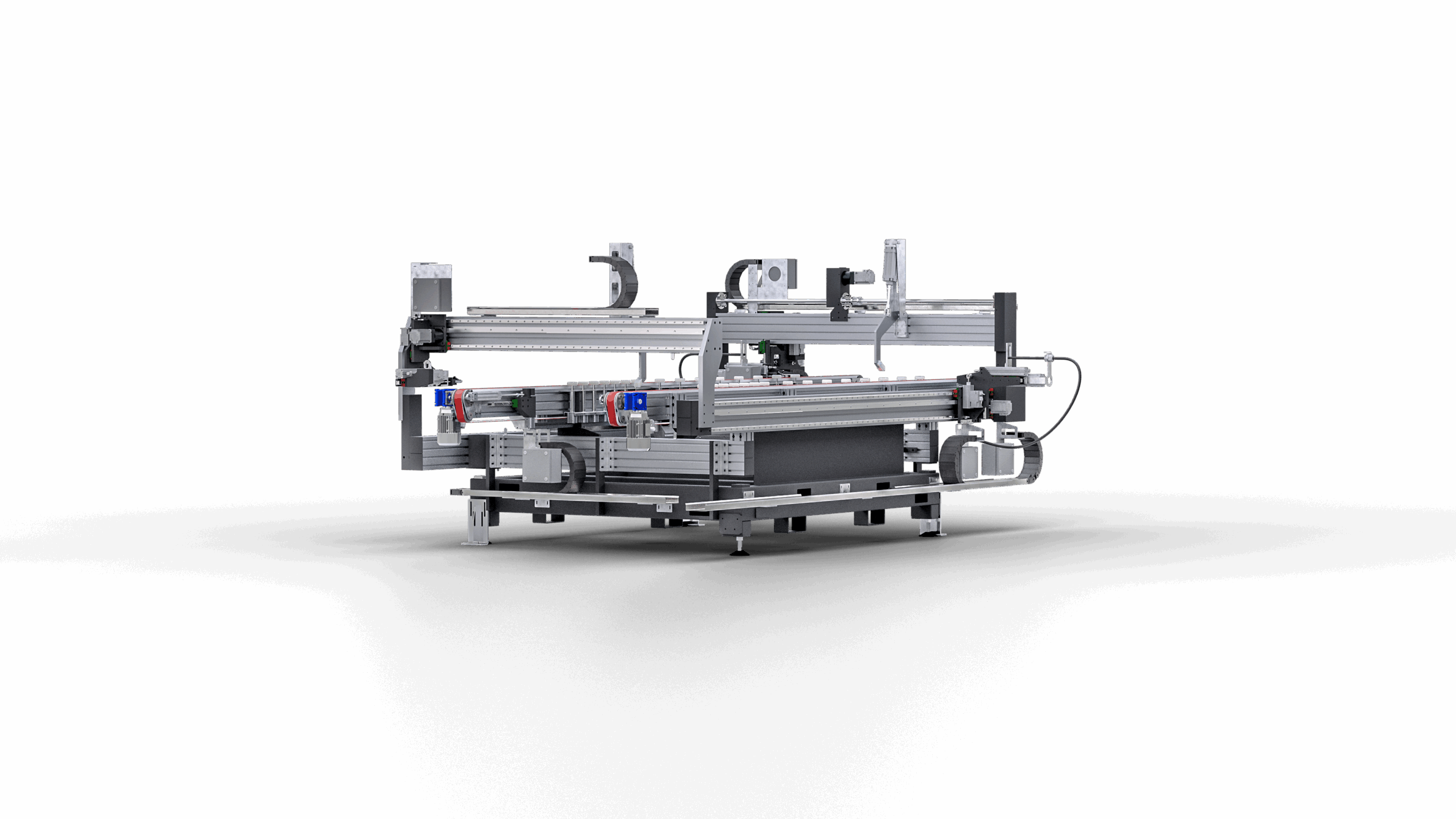

Der FAZ IV ist die Station, die entwickelt wurde, um die Montage und das Verschrauben von Beschlägen an PVC-Türen zu automatisieren, wodurch die Zykluszeiten und der menschliche Eingriff drastisch reduziert werden.
Bestehend aus 2 oder 3 Stationen (Vorbereitungsbank/en + Schraubtisch) kann es in eine automatisierte Produktionslinie integriert werden und ermöglicht es, ein fertiges Türblatt in nur 50 Sekunden abzuschließen.
Das System verwaltet automatisch verschiedene Schraubentypen, wählt die richtige aus und passt die Eintieftiefe selbstständig an. Dank der intuitiven grafischen Benutzeroberfläche können auch unerfahrene Bediener den Prozess fehlerfrei steuern. Die gesamte Struktur ist für die Montage von mit Wechselanschlägen vorgesehen, was vollständige Flexibilität gewährleistet.
5 Gründe, sich für FAZ IV zu entscheiden
- Ultraschneller Zyklus. Fertigt in etwa 50 Sekunden eine komplette Tür, unabhängig von der Größe.
- Durchgehende Produktion. Während eine Struktur verschraubt wird, kann die nächste bereits vormontiert werden: keine Ausfallzeiten.
- Automatische Schraubenauswahl. Das System erkennt das Werkzeug und wählt die richtige Schraube aus, während es auch die Tiefe anpasst.
- Geführte Schnittstelle. Die Software unterstützt den Bediener Schritt für Schritt, auch bei komplexen Varianten.
- Vollständige Integration. Kompatibel mit automatisierten Transportsystemen und vorbereitet für die Vertikalisierung oder horizontale Ausfahrt.
Produktdetails

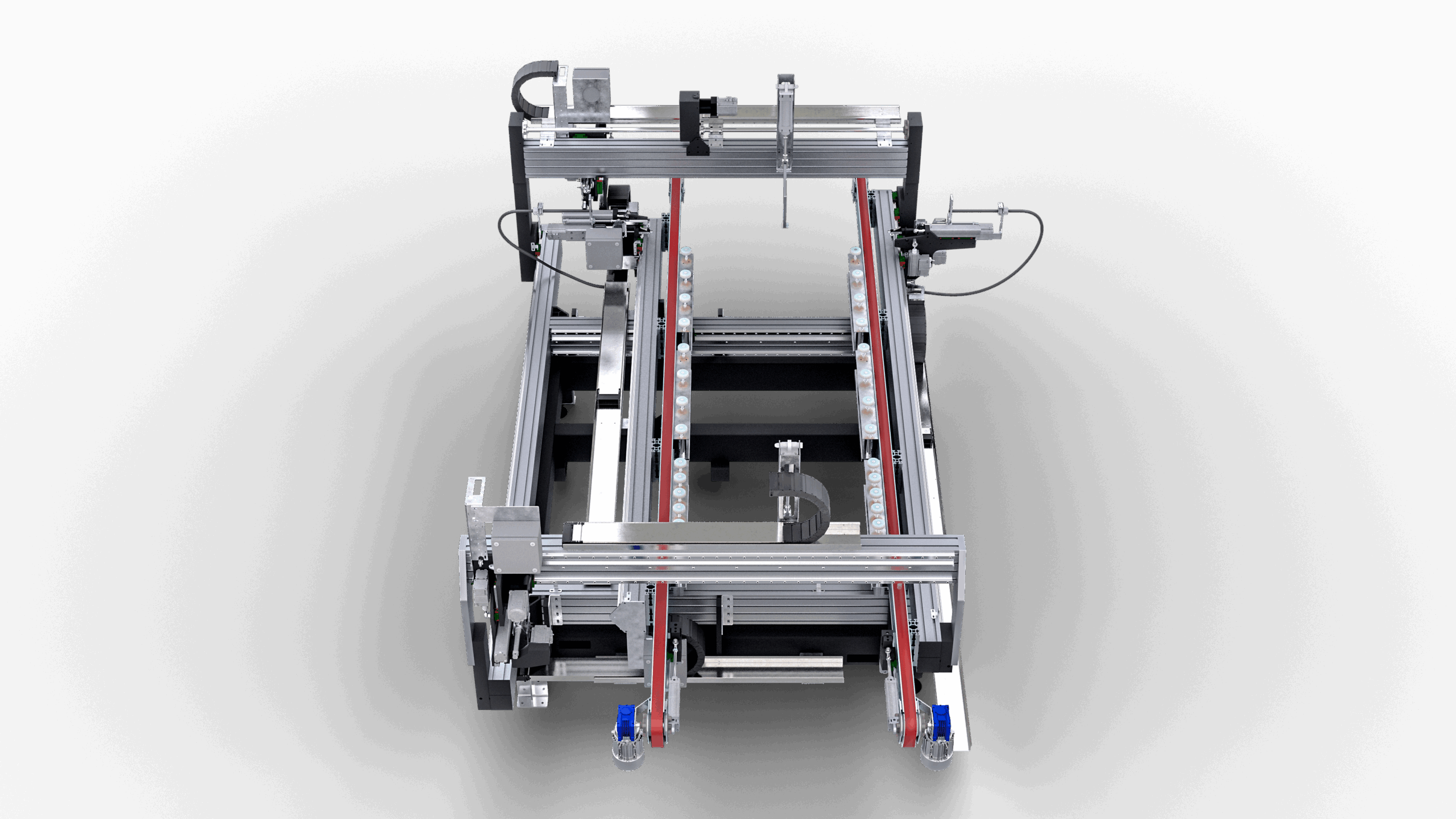

Der FAZ IV Tisch besteht aus:
- Vorbereitungsstationen: eine oder zwei, mit Anleitung zur Anordnung der Elemente und Angabe der Fächer.
- Automatischer Schraubtisch: Portal mit 4 Hochgeschwindigkeits-Schraubern, automatische Tiefenregulierung und Schraubenauswahl.
Der gesamte Prozess erfolgt numerisch gesteuert, mit automatischer Bewegung zwischen den Stationen. Das System ist auch für Wechselwerkzeuge optimiert.
Größen (Standardbank + Schraubportal)
Länge: 7.950 mm
Breite: 3.000 mm
Höhe: 2.510 mm
Gewicht: 6.000 kg
Größe des zusätzlichen Tisches
Länge: 3.000 mm
Breite: 2.000 mm
Höhe: 2.510 mm
Gewicht: 1,580 kg
Leistungen
Zykluszeit: ~50 Sek./Flügel*
(*abhängig von Profil, Beschlägen und Abmessungen)
Gesuchte Betreiber: 1 – 2
Maß der bearbeitbaren Türfläche
Max: 2.700 x 1.500 mm
Min: 350 x 350 mm
Arbeitsfähige Profile
Maximale Breite: 130 mm
Minimale Breite: 50 mm
Ernährung und Verbrauch
Installierte Leistung: 9 kW
Spannung: 400 V
Luftverbrauch: 500 Nl/min
Minimale Druck: 7 bar
Optionale und Konfigurationen
Der FAZ IV ist in verschiedenen Konfigurationen erhältlich:
- Werkzeugprogrammierung basierend auf der Fensterart
- Morsegruppe zur Montage des Stulp auf dem Vorbereitungstisch
- Variante für die Verwendung von speziellen Schrauben oder nicht standardisierten Maßen
- Horizontale Ausstiegsstation oder mit automatischer Vertikalisierung
Technologie und fortschrittliche Automatisierung
FAZ IV ist ausgestattet mit:
- Proprietäre Software mit intuitiver grafischer Benutzeroberfläche
- Vollständige Rückverfolgbarkeit der Bearbeitungen
- Fern-Diagnose
- ERP-Vorbereitung
- Industrie 4.0 bereit: maximale Kontrolle und Integration in die digitalen Geschäftsprozesse
Möchten Sie die Montage von Beschlägen kompromisslos automatisieren?
Laden Sie die vollständige Broschüre herunter oder kontaktieren Sie uns für eine maßgeschneiderte Beratung. FAZ IV ist die Lösung für Anlagen, die in Effizienz, Geschwindigkeit und Kontrolle wachsen möchten.
