FAZ II
Automatisiertes Montagesystem für PVC-Fensterbeschläge
Steigern Sie die Produktivität und reduzieren Sie den Arbeitsaufwand bei der Montage von Beschlägen
Perfekt, wenn du:
- Die Automatisierung der Montage von Beschlägen verringert die Abhängigkeit vom Bediener.
- Die Anzahl der bearbeiteten Platten pro Schicht erhöhen, ohne die Qualität zu opfern.
- Den Prozess standardisieren, um manuelle Fehler und Nacharbeiten zu reduzieren.
- Optimierung der Werkstattflächen mit einer kompakten und integrierbaren Maschine
- Den Arbeitsplatz mit einer bestehenden Produktionslinie durch automatisierte Systeme verbinden.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Steigern Sie die Produktivität und reduzieren Sie den Arbeitsaufwand bei der Montage von Beschlägen

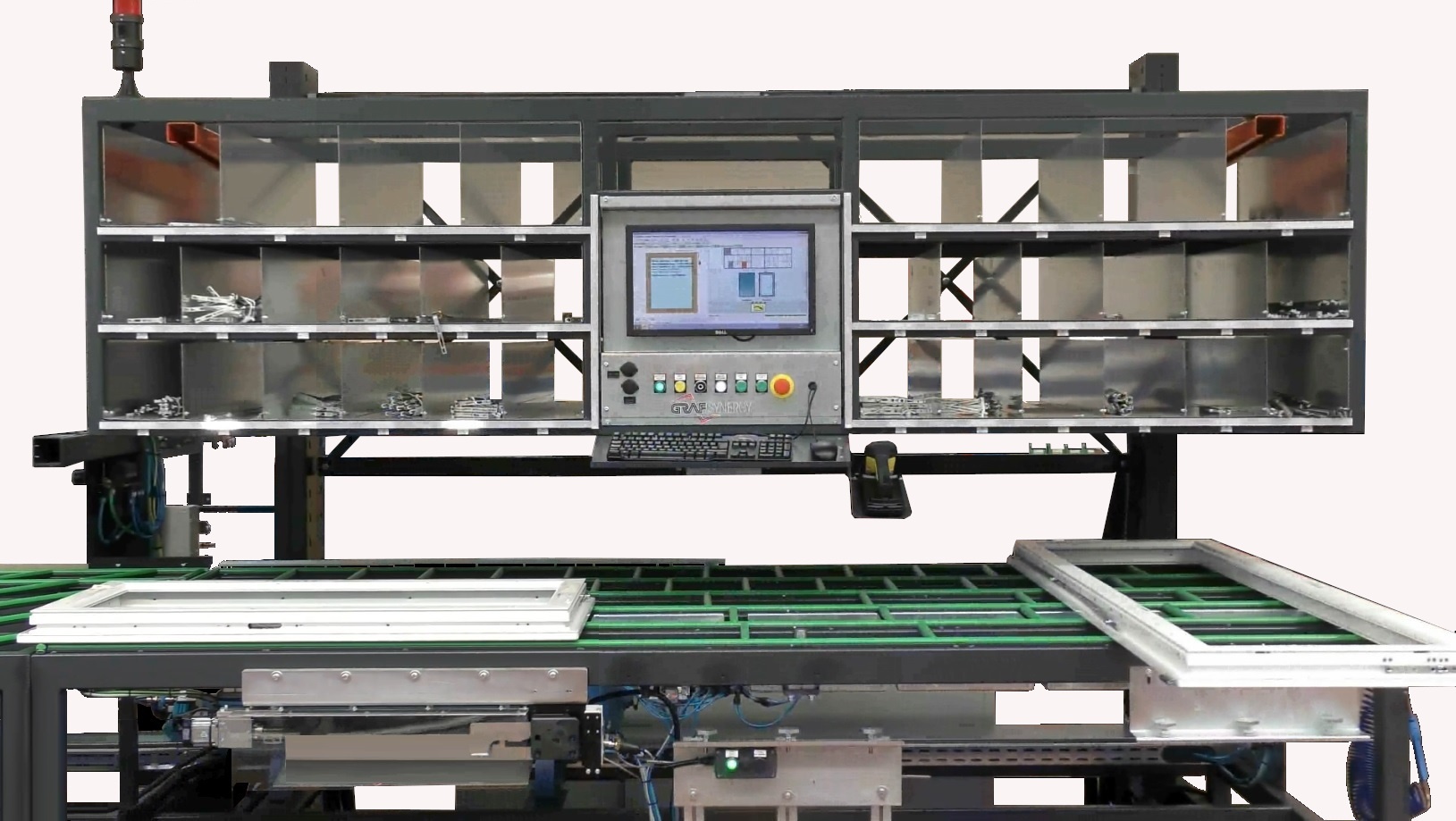

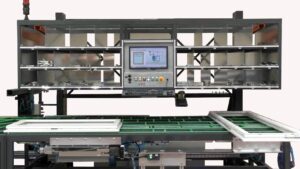

Der FAZ II ist ein kompaktes und automatisiertes Bearbeitungszentrum, das von GRAF Synergy entwickelt wurde, um die Montage von Beschlägen an PVC-Türen zu beschleunigen und zu standardisieren. Dank seiner doppelten Station – Vorbereitungsbank und Schraubtisch – ermöglicht es die Montage von bis zu 240 Rahmen pro Schicht mit nur einem Bediener.
Während der erste Rahmen verschraubt wird, kann der nächste bereits vormontiert werden, was einen kontinuierlichen und unterbrechungsfreien Produktionsfluss gewährleistet.
Ausgestattet mit intelligenter Software, automatischer Schraubenauswahl und Hochgeschwindigkeitsgeräten lässt sich der FAZ II problemlos in bestehende Produktionslinien integrieren, verbessert die Effizienz und reduziert die Rüstzeiten.
5 Gründe, sich für FAZ II zu entscheiden
- Ununterbrochene Produktion. Vorassemblierung und Schrauben erfolgen parallel: Der Bediener wartet nie.
- Integration mit bestehenden Linien. Dank automatisierter Transportsysteme fügt sich der FAZ II nahtlos in kontinuierliche Produktionsabläufe ein.
- Benutzerfreundliche Oberfläche. Die Software führt auch unerfahrene Benutzer Schritt für Schritt an die Hand und zeigt an, aus welchem Fach jedes Element entnommen werden soll.
- Umfangreiche Bibliothek von Werkzeugen und Profilen. Integrierte Datenbank zur Verwaltung der Montageprogramme basierend auf den Fenstertypen.
- Kompakte und organisierte Insel. Das integrierte Lager mit 32 Fächern sorgt für Ordnung und Schnelligkeit beim Auffinden des Werkzeugs.
Produktdetails
Der FAZ II ermöglicht die Automatisierung aller kritischen Phasen der Beschlagmontage an PVC-Türen.
Größen
Länge: 6.750 mm
Breite: 3.760 mm
Höhe: 2.500 mm
Gewicht: 1.800 kg
Leistungen
Produktivität: bis zu 240 Quadratmeter/8h*
Benötigte Bediener: 1
(*je nach Art des Profils und der Werkzeuge)
Ernährung und Verbrauch
Installierte Leistung: 4,5 kW
Spannung: 400 V
Luftverbrauch: 800 Nl/min
Betriebsdruck: ≥ 7 bar
Profile und bearbeitbare Größen
Maximale Türgröße: 2.500 x 1.200 mm
Minimale Türgröße: 350 x 500 mm
Profilbreite: von 50 bis 130 mm
Funktionen und unterstützte Bearbeitungen
- Schnitt und Positionierung der Werkzeuge auf dem Vorbereitungstisch, mit visueller Kennzeichnung des Fachs, aus dem jedes Element entnommen werden soll.
- Hochgeschwindigkeitsverschraubung, mit 2 Schraubendrehern, die über eine automatische Schraubenauswahl und Tiefenregulierung verfügen.
- Automatische Drehung der Tür um 180°, um die Bearbeitung von beiden Seiten zu ermöglichen
Das System ermöglicht eine regelmäßige, standardisierte Produktion und minimiert den menschlichen Fehleranteil.
Optionale und verfügbare Konfigurationen
Das Montagezentrum FAZ II ist konfigurierbar, um sich an spezifische Produktionsanforderungen anzupassen. Zu den verfügbaren Optionen gehören:
- Variante zur Verwendung von nicht standardmäßigen Schrauben
- Vertikaler Shuttle zur Verbesserung der internen Logistik
- Automatischer Entladeschreibtisch für das Ende der Linie
- Spezifische Programmierung für bestimmte Fensterarten
Jede Option ermöglicht es, die betriebliche Effizienz und die Anpassung des Produktionsablaufs weiter zu steigern.
Technologie und Automatisierung
Der FAZ II wird von einer speziellen Software mit einer intuitiven grafischen Benutzeroberfläche gesteuert, die darauf ausgelegt ist, die täglichen Aufgaben zu vereinfachen und Fehler zu minimieren. Zu den technischen Ausstattungen gehören:
- Intelligente Software mit Werkzeugdatenbank
- Automatische Tiefeneinstellung für das Schrauben
- Automatische Auswahl des Schraubentyps, basierend auf dem verwendeten Programm
- Hochgeschwindigkeitsgeräte zur Optimierung der Zykluszeiten
Die Maschine ist für die Integration in Industrie 4.0-Linien vorbereitet, mit der Möglichkeit zur Fernsteuerung und betrieblicher Vernetzung.
Möchten Sie die Produktivität Ihrer Werkzeuglinie verbessern? Kontaktieren Sie uns für eine Demo, ein Angebot oder um die detaillierte technische Broschüre zu erhalten.
