FAB CUT V
CNC-Schneid- und Bearbeitungszentrum für spezielle PVC-Fensterprofile
Vollautomatisierung für Spezialproduktionen: extreme Schnitte, hochpräzise Bearbeitungen, maximale Effizienz
Perfekt, wenn:
- Produzieren Sie spezielle Fenster mit komplexen Winkeln und maßgeschneiderten Schnitten.
- Möchten Sie die Verwaltung der Bars vollständig automatisieren?
- Arbeiten Sie oft mit deformierten Profilen und suchen Sie nach einem System, das diese automatisch korrigiert?
- Sie benötigen hohe Produktivität mit nur einem Bediener.
- Suchen Sie eine Anlage, die bereit für Industrie 4.0 ist und sich in Ihr Managementsystem integrieren lässt?
- Möchten Sie eine maßgeschneiderte, konfigurierbare Lösung, auch für Aluminiumprofile?
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Vollautomatisierung für Spezialproduktionen: extreme Schnitte, hochpräzise Bearbeitungen, maximale Effizienz
Das FAB CUT V ist ein CNC-Schneid- und Bearbeitungszentrum mit 4 gesteuerten Achsen, das entwickelt wurde, um die Produktion im Bereich Sonderproduktionen zu automatisieren. Dank eines vollautomatischen Systems und der Integration fortschrittlicher Technologien kombiniert es die Vielseitigkeit des Winkelschneidens mit der Effizienz von Mehrfachbearbeitungen an PVC-Profilen.
Die Maschine besteht aus einem automatischen Ladebehälter (Kapazität bis zu 10 Stangen), einer CNC-Zange mit 2 Achsen, die auf prismatischen Führungen mit einem Linearmotor und einem Magnetband gesteuert wird, sowie einem konfigurierbaren Arbeitsmodul mit 6 oder 12 Hochgeschwindigkeits-Spindeln. Das Schneidemodul integriert ein Ø550 mm aufwärts bewegliches Blatt, eine bürstenlose Drehung und eine hundertstel Lesung für Winkel von -22,5° bis +22,5°.
Ein automatisches Ausrichtungssystem linearisiert nicht perfekt gerade Profile und gewährleistet maximale Präzision. Die integrierte Software verwaltet eigenständig die Schneidelisten und optimiert die verwendeten Stangen. Der Bediener beschränkt sich auf das Be- und Entladen der Teile.
5 Gründe, sich für FAB CUT V zu entscheiden
- Entwickelt, um die Abteilung für Sonderproduktionen zu automatisieren.
Optimiert die komplexesten Bearbeitungen mit Zuverlässigkeit und konstanter Präzision über die Zeit. - Extreme und mittlere Schnitte mit höchster Präzision
Schnittmodul mit Ø550 mm Klinge, bürstenloser Motorrotation und magnetischer Bandlesung: exakte Winkel von -22,5° bis +22,5°. - Automatische Ausrichtung der Bewehrungsstäbe
Ein intelligentes System richtet die krummen Stäbe aus, um millimetergenaue Bearbeitungen zu gewährleisten. - Integrierte Listenmanagement-Software
Importiert und optimiert automatisch Produktionslisten und verfolgt die Betriebsabläufe (täglich, wöchentlich, monatlich, jährlich). - Modularität und Wachstumsfähigkeit
Konfigurierbar mit bis zu 12 Hochgeschwindigkeits-Spindeln, mit einer breiten Palette von Optionen und Anschluss an 1 oder 2 ASG-E-Zentren.
Produktdetails
Der FAB CUT V führt an einer einzigen Station alle wesentlichen Bearbeitungen für PVC-Profile durch, dank des Arbeitsmoduls, das mit 6 Hochgeschwindigkeits-Spindeln ausgestattet ist (erweiterbar auf 12).
Größen
Länge: 15.520 mm
Breite: 3.400 mm
Höhe: 2.800 mm
Gewicht: 3,600 kg
Leistungen
Zykluszeit: Bis zu 150 Teile/8h* (je nach Profilen und Bearbeitungen)
Gesuchte Operatoren: 1
Ernährung und Verbrauch
Installierte Leistung: 14 kW
Stromversorgung: 400 V
Luftverbrauch: 180 Nl/min
Minimale Betriebsdruck: 7 bar
Arbeitsfähige Profile
Länge: 500 – 6.500 mm
Profilbreite: 40 – 130 mm
Höhe: 40 – 180 mm
Funktionen und unterstützte Bearbeitungen
- Kondensatablassöffnungen
- Grifflöcher, Scharnier, Zylinder
- Schlüsselbohrungen
- Markierung von Rückmeldungen
- Belüftungsöffnungen
- Sonderanfertigungen auf Anfrage
Das Schneidmodul mit einer Klinge von Ø550 mm ermöglicht Winkelbearbeitungen von -22,5° bis +22,5°, auch bei Profilen mit Dichtung, und gewährleistet über die Zeit hinweg saubere und präzise Schnitte.
Optionale und maßgeschneiderte Konfigurationen
Der FAB CUT V ist eine flexible Plattform, die je nach spezifischen Produktionsanforderungen konfiguriert werden kann.
- Erweiterung auf 12 Hochgeschwindigkeits-Spindeln
- Motorisierte Ralla für Schnitte von -15° bis +15°
- Fly Optimizer für die automatische Wiederverwendung von Resten der Leiste
- Option „Wiederherstellen“ zum erneuten Einfügen von fehlerhaften Teilen
- Software STATS zur Analyse von Produktionszyklen
- Ablagetisch mit Auslass auf der gegenüberliegenden Seite der Beladung
- Werkzeugbruch-Sensoren
- Staubsauger mit 2 Beuteln, Späneförderer (1.000/2.000 mm)
- Manuelle oder automatische Etikettiermaschine
- Maßgeschneiderte Schallschutzkabine
- Vorrichtung für die automatische Verbindung mit 1 oder 2 ASG-E Zentren
- Sonderkonfiguration für die Bearbeitung von Aluminiumprofilen
Technologie und fortschrittliche Automatisierung
Das FAB CUT V Zentrum integriert die fortschrittlichsten Technologien für Kontrolle und Rückverfolgbarkeit:

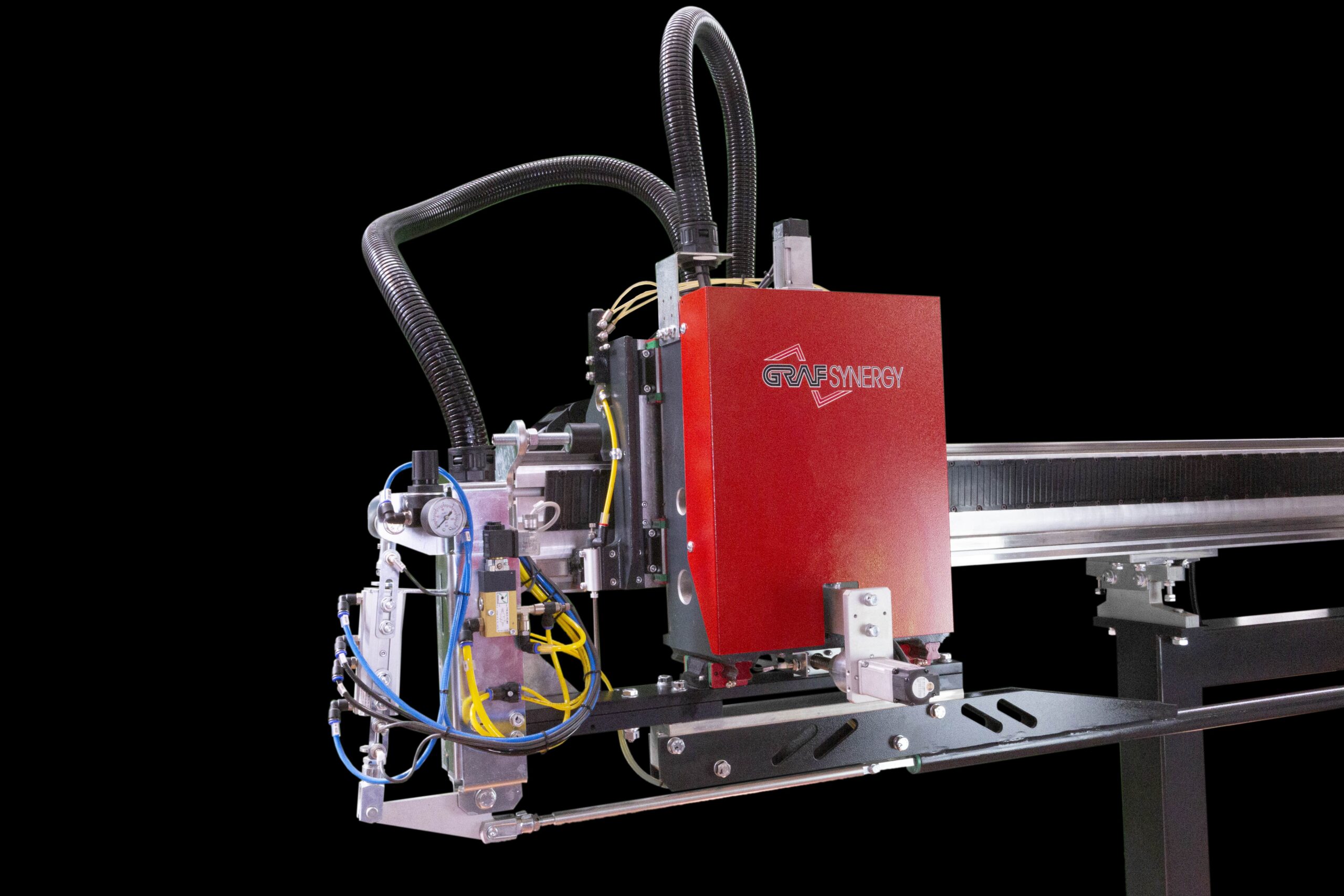

- CNC-Zange mit 2 gesteuerten Achsen, ausgestattet mit einem Linearmotor und einer prismatischen Führung
- Leseposition auf der magnetischen Hundertstelband
- Software-Schnittstelle für den optimierten Import und die Verwaltung von Listen
- Umfassende Überwachung: tägliche, wöchentliche, monatliche und jährliche Aktivitäten
- Kompatibilität mit Unternehmensmanagementsystemen
- Vollständig bereit für Industrie 4.0
