FAB CUT PLASMA
Schneide- und Bearbeitungszentrum für Metallverstärkungen
Kombinierte Plasma- und Schneidtechnologie für eine fortschrittliche Produktivität
Perfekt für:
- Produktionsabteilungen, die Metallverstärkungen bearbeiten
- Werkstätten, die alle Schneid- und Bearbeitungsoperationen automatisieren möchten.
- Unternehmen, die die Produktion von Metall/PVC synchronisieren möchten.
- Unternehmen, die eine Verkürzung der Zykluszeiten und eine höhere Effizienz anstreben.
- Intensive Produktionen mit hohen Anforderungen an die Vielseitigkeit
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Schneiden und Verarbeitung, alles in einer einzigen Anlage

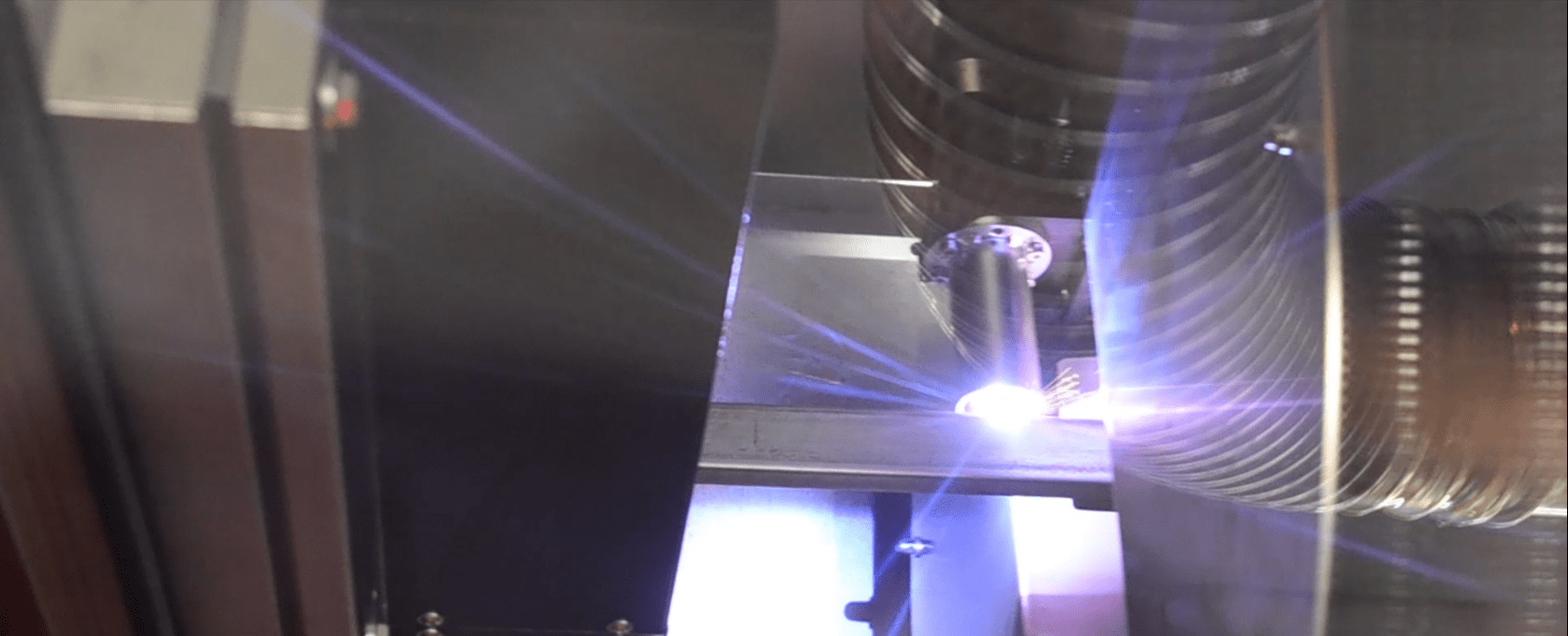

FAB CUT PLASMA ist ein CNC-Schneidzentrum, das das Schneiden mit einer herabfallenden Klinge mit Plasma-Technologie kombiniert und alle erforderlichen Bearbeitungen an den Metallverstärkungen integriert: Ausschnitte, Löcher, Vertiefungen und Schneiden.
Gesteuert von einer 4-Achsen-CNC ermöglicht es hohe Präzision und Automatisierung.
Die Anlage kann so konfiguriert werden, dass sie sich perfekt mit den PVC-Zentren von GRAF Synergy synchronisiert und den gesamten Produktionsfluss optimiert.
Die fortschrittliche Software ermöglicht den automatischen Import von Produktionslisten und umfasst intelligente Systeme zur Verwaltung des Zuschnitts und der Restmaterialien.
Bitte geben Sie den Inhalt an, den Sie ins Deutsche übersetzen möchten.
Warum das FAB CUT PLASMA wählen
- Einzigartiges Kombinationssystem. Integrierte Bearbeitung und Schnitt in einer automatisierten Lösung.
- Reduzierung der Ausführungszeiten. Vereinfacht und beschleunigt die Arbeiten an den Verstärkungen.
- Synchronproduktion PVC/Metall. Ausgerichtet auf die Abläufe der PVC-Zentren für schlankere Zyklen.
- Kontinuierliche Optimierung. Fly Optimizer zur Wiederverwendung von Abfällen und Minimierung von Verschwendung.
- Zuverlässigkeit über die Zeit. Elektronische Kontrolle der Klingenabnutzung und robuste Struktur.
Produktdetails
FAB CUT PLASMA ist ein CNC-Schneidezentrum, das das Schneiden mit einer herabfallenden Klinge mit Plasma-Technologie kombiniert und alle notwendigen Bearbeitungen an den Metallverstärkungen integriert: Aussparungen, Löcher, Nuten und Schneiden.
Gesteuert von einer 4-Achsen-CNC, ermöglicht es eine hohe Präzision und Automatisierung.
Maschinengröße
Länge: 14,525 mm
Breite: 3.400 mm
Höhe: 2.800 mm
Gewicht: 2,850 kg
Ernährung und Verbrauch
Installierte Leistung: 13 kW
Spannung: 400 V
Luftverbrauch: 1.200 Nl/min
Minimale Druck: 7 bar
Leistungen und Betreiber
- Bis zu 240 Fenster/8h (1 Flügel)*
- Gesuchte Betreiber: 1
(*je nach Art und Abschnitt des Metalls)
Arbeitsfähige Profile
Länge: 700 – 6.500 mm
Breite: 20 – 80 mm
Höhe: 20 – 60 mm
Betriebsformulare
Arbeitsformular
- CNC-Drehplasma mit 4 Achsen
- Bearbeitungen: Löcher, Schlaufen, Ausschnitte in Metallprofilen
Schneideformular
- Struktur: 1 Klinge Ø 350 mm
- Bewegung: Abwärts
- Ecke: Fester Schnittwinkel von 90°
Frachtformular
- Lager max. 9 Stangen
- Spintore mit bürstenlosem Motor und Zahnstange
- Laden über Gurte
Entladeformular
- Entladung mit pneumatischem Förderer
- Tisch mit Sicherheitslichtschranken
- Maximale Kapazität: 10 Stück
Optionale verfügbar
- Optionale Plasmaeinheit
- Achssperrung mit gesteuerten Morseklemmen
- Absenkung der gesteuerten Klinge
- Rotationsmesser mit Inverter zur Stromregelung
- Zweite Entladezange auf kontrollierter Achse
- Automatischer Entlader Tisch (5.000 mm)
- Stahlmatte zur Auffangung von heruntergeladenen Profilen
- Einrichtung nur Schnitt mit Klinge (vereinfachte Version)
Eine einzige Anlage für umfassende Bearbeitungen an Metallverstärkungen. Kontaktieren Sie uns für eine technische Demo des FAB CUT PLASMA.
