FAB CUT F1
CNC-Bearbeitungs- und Schneidzentrum für PVC-Profile
Automatisieren Sie das Schneiden und Bearbeiten von Profilen mit höchster Präzision und einem spürbaren Einsparung von Zeit und Material.
Perfekt wenn du:
- Durch Softwareoptimierung die Verschwendung von Riegeln drastisch reduzieren
- Perfekte Bearbeitungen auch an nicht geraden Stangen erzielen
- Die Produktivität mit nur einem Bediener steigern
- Den gesamten Schneide- und Bohrzyklus auf kleinstem Raum automatisieren.
- Sensoren, Module und Analyse-Software im Sinne von Industrie 4.0 integrieren
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Automatisieren Sie das Schneiden und Bearbeiten von Profilen mit höchster Präzision und einem spürbaren Einsparung von Zeit und Material.
Das CNC-Bearbeitungszentrum mit 5 oder 6 gesteuerten Achsen, FAB CUT F1, stellt die fortschrittlichste Lösung für den Schnitt und die Bearbeitung von PVC-Profilen dar. Ausgestattet mit den innovativsten Technologien, vereint es in einer einzigen Anlage die Funktionen Schneiden, Bohren, Fräsen und Markieren und steuert den gesamten Prozess automatisch mit einer konstanten Präzision über die Zeit.
Ideal für Unternehmen, die die Produktion automatisieren und optimieren möchten, ist es kompakt, leistungsstark und lässt sich leicht in moderne Industrie 4.0-Workflow integrieren. Das intelligente Management von Zuschnittlisten reduziert Materialverschwendung und Maschinenstillstände und gewährleistet eine schnelle und messbare Rendite.
5 Gründe, sich für den FAB CUT F1 zu entscheiden
- Optimale Optimierung der Produktionslisten. Die Software GRAF Synergy ermöglicht die Verwendung der geringstmöglichen Anzahl an Stangen, reduziert Abfälle und maximiert den Ertrag.
- Hochpräzise Schnitte und Bohrungen. Die CNC-Zange mit hundertstel Messung und das automatische Ausrichtungssystem gewährleisten konstante Ergebnisse, selbst bei verzogenen Stangen.
- Hohe Verarbeitungsgeschwindigkeit. Modul mit 6 (erweiterbar auf 12) Hochgeschwindigkeits-Spindeln und aufsteigender Klinge mit Ø 500 mm für saubere und schnelle Schnitte.
- Intuitive Nutzung, auch für unerfahrene Bediener. Eine einfache Benutzeroberfläche und automatisierte Zyklusverwaltung reduzieren den Schulungsaufwand und beschleunigen den Start.
- Integration mit Industrie 4.0. Kompatibel mit Managementsystemen, Datenanalyse und Fernüberwachung: bereit für die Zukunft.
Produktdetails
FAB CUT F1 ist dafür konzipiert, die wichtigsten Arbeitsschritte bei der Herstellung von PVC-Fenstern vollständig automatisch auszuführen.
Größen
Länge: 14.900 mm
Breite: 3.400 mm
Höhe: 2.500 mm
Gewicht: 3.000 kg
Ernährung und Verbrauch
Installierte Leistung: 14 kW
Spannung: 400 V
Luftverbrauch: 120 Nl/min
Minimale Druck: 7 bar
Leistungen
Bis zu 180 einflügelige Fenster in 8 Stunden*
*Hängt von der Art des Profils und den erforderlichen Bearbeitungen ab
Benötigte Bediener: 1
Arbeitsfähige Profile
Länge: 700 / 6.500 mm
Breite: 40 / 130 mm
Höhe: 40 / 130 mm
Funktionen und unterstützte Bearbeitungen
FAB CUT F1 ist dafür konzipiert, die wichtigsten Arbeitsschritte bei der Herstellung von PVC-Fenstern vollständig automatisiert auszuführen. Das Hochgeschwindigkeitsarbeitsmodul unterstützt:
- Grifflöcher, Zylinder, Scharnier
- Kondensatablassöffnungen
- Markierung von Rückmeldungen
- Belüftungsöffnungen
- Schließzylinder-Entferner
- Alle gewünschten Sonderanfertigungen für PVC-Profile

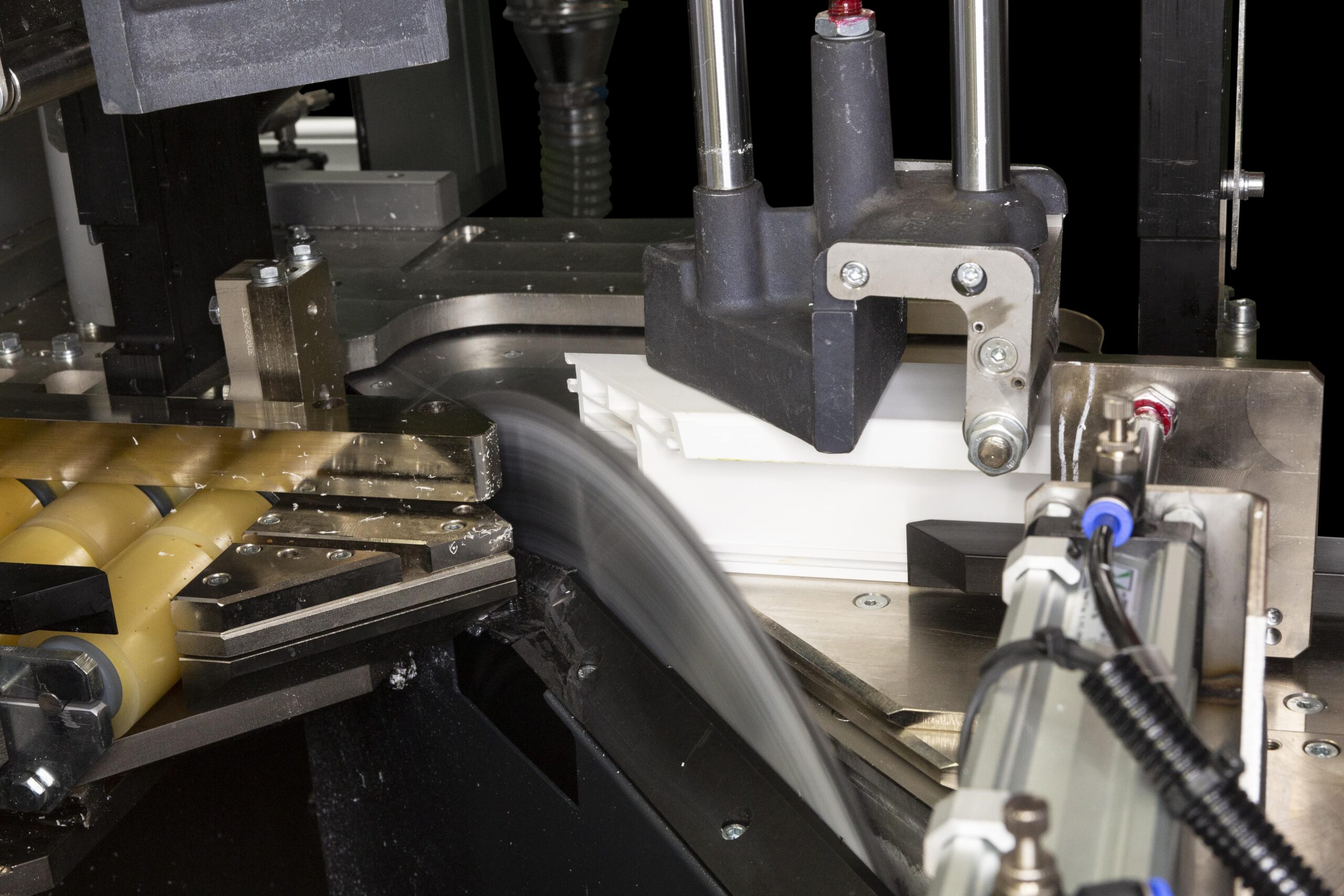

Das Schneidmodul ist mit einem aufsteigenden Blatt von Ø 500 mm (optional Ø 550 mm) ausgestattet, um präzise Schnitte bei -45° / 90° / +45° auch an Profilen mit Dichtung zu ermöglichen.
Optionale und Konfigurationen
- Der FAB CUT F1 passt sich dank einer umfassenden Auswahl an Optionen perfekt an die unterschiedlichen Produktionsbedürfnisse an.
- Konfiguration mit 12 Spindeln
- Bürstenloser Rotationsmesser für mittlere Winkelschnitte
- Stangenaufnahme-System mit CNC-Zange auf prismatischen Führungen
- Laden von kurzen Stangen mit 400 mm
- Entladeeinheit mit Auslass auf der gegenüberliegenden Seite der Beladung
- Späneförderer, Absauganlage, schalldichte Kabine
- Verbindung zu 1 oder 2 ASG-E Schraubzentren
- Manuelle oder automatische Etikettiermaschine
- Höhen-/Breitenprofil-Sensoren zur Fehlerkontrolle
- Version für die Aluminiumverarbeitung, Kopfzeile der Querschnitte, V-Nut
Technologie und Automatisierung
Die gesamte Architektur des FAB CUT F1 ist darauf ausgelegt, Effizienz, Präzision und Kontrolle zu gewährleisten. Die Verwaltungssoftware ermöglicht es, dass:
- Importieren und automatisch optimieren von Schnittlisten
- Produktionsdaten mit dem STATS-Modul analysieren
- Stücke mit der Option „Wiederherstellen“ abrufen
- Abfälle messen und wiederverwenden mit Fly Optimizer
Die intelligenten Sensoren und die CNC-Architektur machen ihn vollständig in die Prozesse der Industrie 4.0 integrierbar, mit Fernsteuerung, Leistungsanalyse und vorausschauender Wartung.
Kontaktieren Sie uns jetzt, um die vollständige Broschüre zu erhalten oder eine personalisierte Demo anzufordern.
