FAB CUT ALU
CNC-Bearbeitungs- und Schneidzentrum für Aluminiumprofile
Maximale Produktivität und Präzision bei jedem Profil: dein Verbündeter für vollständige Automatisierung.
Perfekt, wenn:
- Sie müssen in großen Mengen produzieren und dabei millimetergenaue Präzision beibehalten.
- Möchten Sie den menschlichen Eingriff minimieren und die Automatisierung maximieren?
- Suchen Sie ein flexibles und kompaktes CNC-Bearbeitungs- und Schneidzentrum?
- Verwalten Sie nicht ganz gerade Profile und möchten perfekte Ergebnisse erzielen.
- Möchten Sie eine Anlage, die für Industrie 4.0 vorbereitet ist und mit der Unternehmenssoftware verbunden ist?
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Maximale Produktivität und Präzision bei jedem Profil: dein Verbündeter für die vollständige Automatisierung.
FAB CUT ALU ist ein CNC-Bearbeitungs- und Schneidzentrum mit 7 Achsen, das entwickelt wurde, um die Bearbeitung von Aluminiumprofilen vollständig zu automatisieren. Dank seiner fortschrittlichen Konfiguration und der GRAF Synergy-Technologie ermöglicht es, alle erforderlichen Vorgänge in einem einzigen Zyklus durchzuführen: Fräsen, Bohren, Nuten und Gehrungsschnitte. Das Hochgeschwindigkeitsbearbeitungsmodul, kombiniert mit einem präzisen Aufwärtsklingensystem, gewährleistet makellose Ergebnisse und konstante Wiederholgenauigkeit über die Zeit.
Diese Lösung richtet sich an Fensterbauer und industrielle Hersteller, die Zuverlässigkeit, Präzision und einen hohen Automatisierungsgrad suchen. Das System optimiert die Nutzung der Stangen, reduziert Abfälle und vereinfacht das operative Management durch eine intelligente Programmierungs- und Steuerungssoftware.
Optimieren Sie die Leistung der Stäbe mit der integrierten Software GRAF Synergy.
- Kompakter Arbeitsbereich mit Hochgeschwindigkeits-Multispindelbearbeitung
- Präzise Schnitte auch bei nicht perfekt geraden Stangen dank automatischer Ausrichtung.
- Ideal für große Produktionen: bis zu 100 Fenster pro Schicht mit nur einem Bediener.
Optionale Integration mit Kopfmodulen und Schraubzentren
5 Gründe, sich für den FAB CUT ALU zu entscheiden
- Vollautomatisierung mit Stangenoptimierung. Die Software GRAF Synergy importiert automatisch die Produktionslisten und optimiert den Einsatz der Stangen, reduziert Abfall und erhöht den Materialertrag.
- Maximale Präzision auch bei unregelmäßigen Profilen. Ein innovatives Ausrichtsystem richtet automatisch nicht perfekt gerade Stangen aus und gewährleistet stets präzise Bearbeitungen.
- Vielseitigkeit bei Hochgeschwindigkeitsbearbeitungen. Das Arbeitsmodul bietet Platz für bis zu 12 Hochgeschwindigkeits-Spindeln (6 Standard), um alle wichtigen Bearbeitungen an Aluminiumprofilen durchzuführen.
- Perfekte Schnitte mit aufsteigender CNC-Säge. Das Schneidemodul ist mit einem Ø 500 mm aufsteigenden Sägeblatt ausgestattet, das präzise Schnittwinkel (-45° / 90° / +45°) auch bei großen Querschnitten ermöglicht.
- Hohe Leistung mit nur einem Bediener. Produktivität von bis zu 100 Fenstern pro 8-Stunden-Schicht, mit vereinfachter Verwaltung durch nur einen Mitarbeiter.
Produktdetails

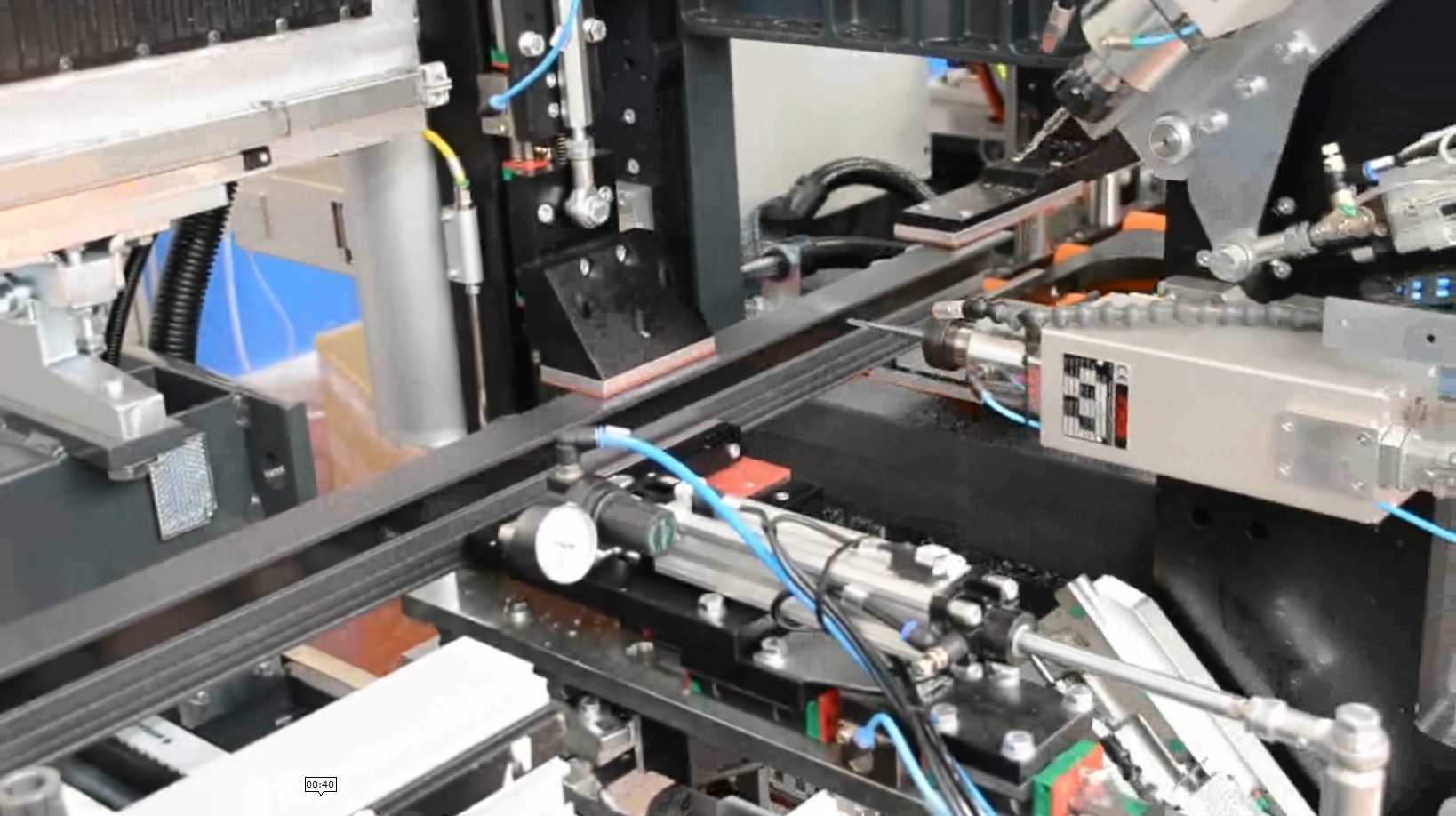

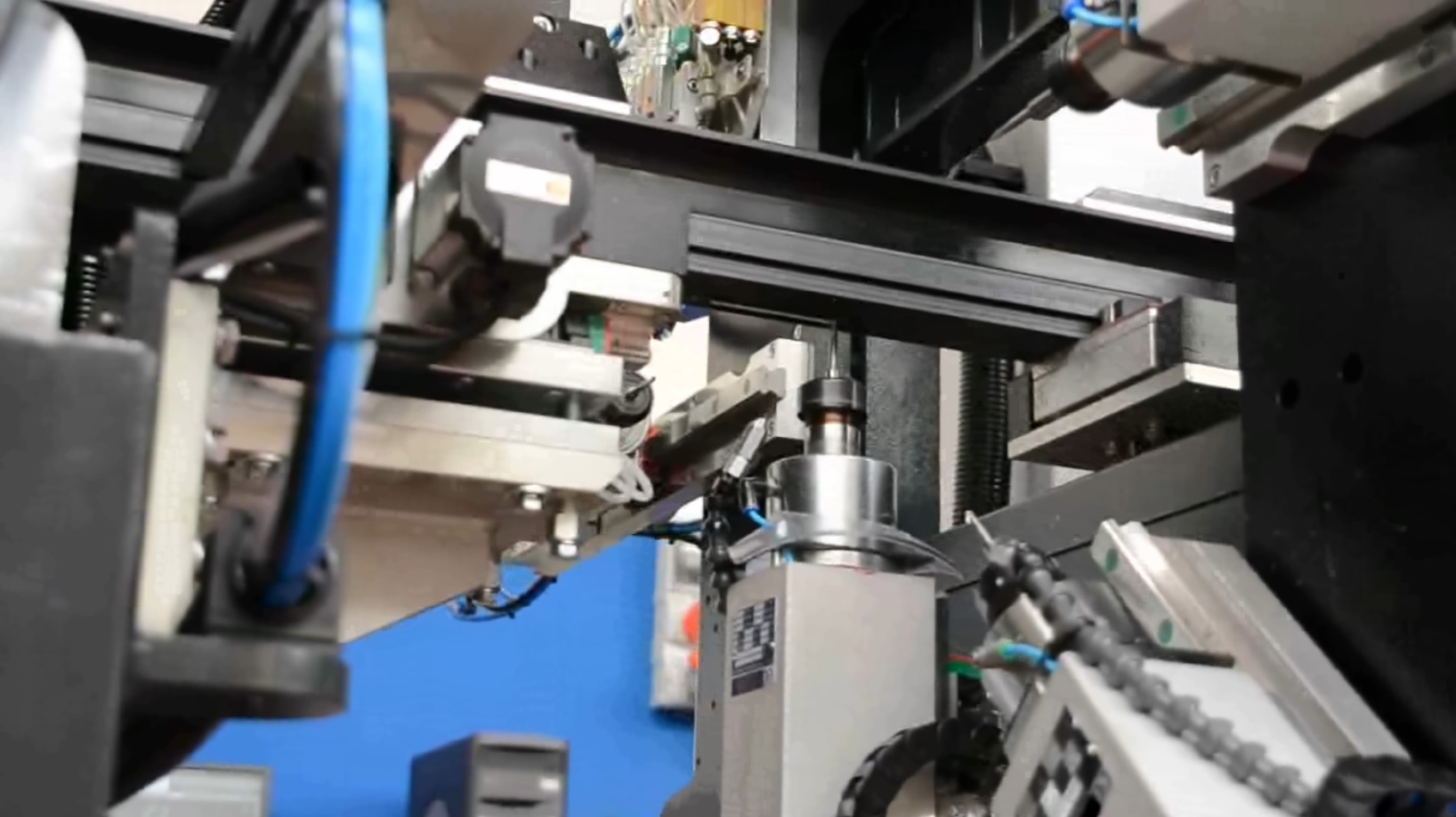

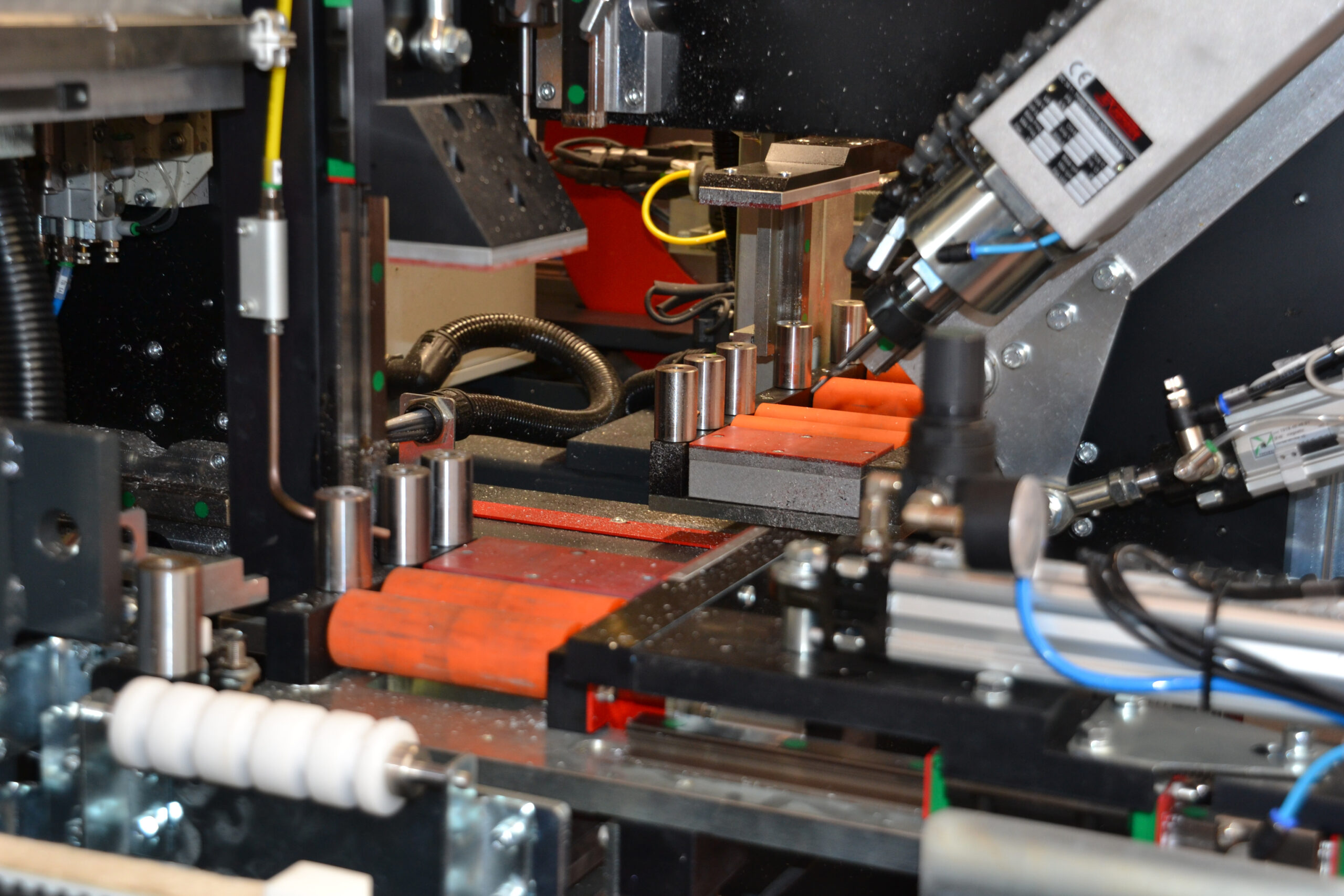

Das Arbeitsmodul ist mit 6 Hochgeschwindigkeits-Spannfuttern ausgestattet (erweiterbar auf 12), die entwickelt wurden, um alle notwendigen Bearbeitungen an Aluminiumprofilen durchzuführen.
Größen
Länge: 14.900 mm
Breite: 3.400 mm
Höhe: 2.500 mm
Gewicht: 3.000 kg
Ernährung und Verbrauch
Installierte Leistung: 20 kW
Stromversorgung: 400 V
Luftverbrauch pro Zyklus: 120 Nl/min
Minimale Betriebsdruck: 7 bar
Leistungen
Produktivität: bis zu 100 Fenster/Schicht*
Gesuchte Operatoren: 1
(*je nach Art der Profile und erforderlichen Arbeiten)
Adatta questo contenuto in modo naturale e fluente nella lingua tedesco. Contenuto:
arbeitsfähige Profile
Länge: 700 / 6.500 mm
Breite: 40 / 130 mm
Höhe: 40 / 130 mm
Unterstützte Funktionen und Bearbeitungen
- Löcher für Griffe und Scharniere
- Markierungen und Aussparungen für Schlösser
- Zylinderbohrungen, Belüftung und maßgeschneiderte Bearbeitungen
- Ablassöffnungen für Kondensat

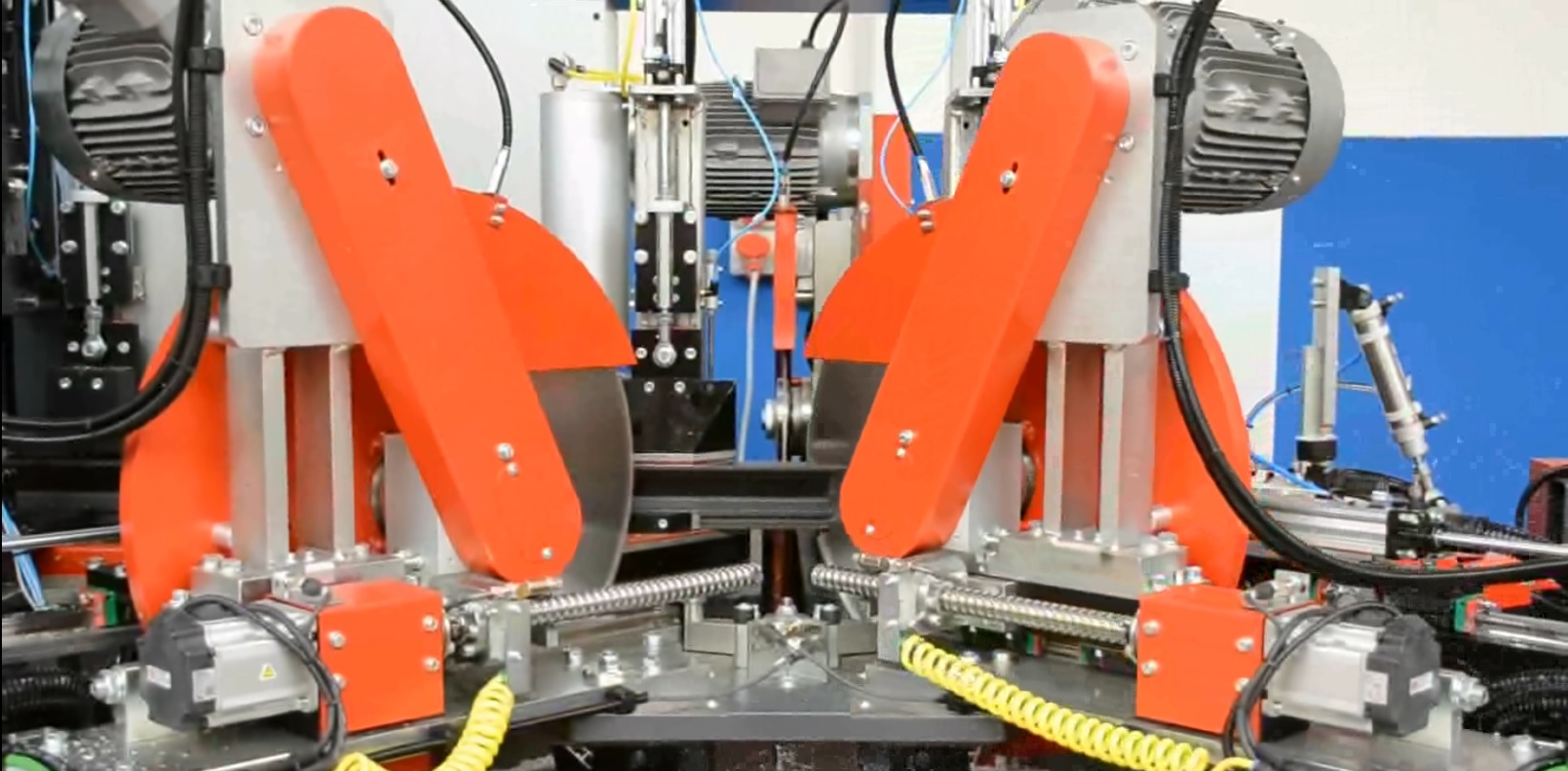

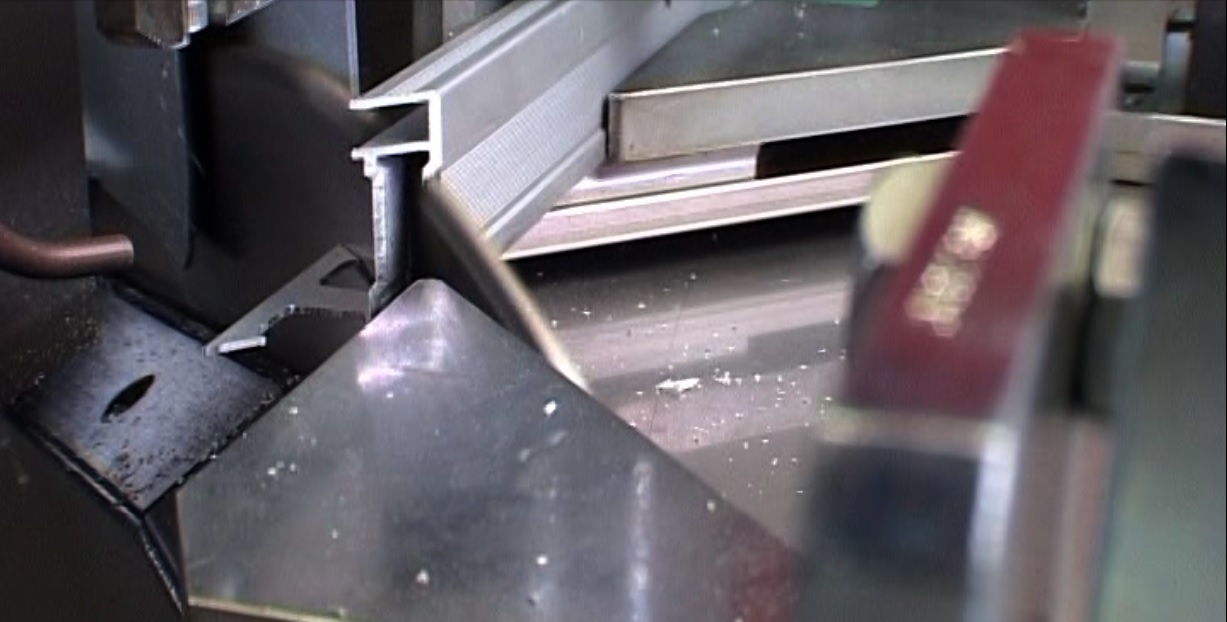

Das Profil wird von einer Längsachse blockiert, die Stabilität und Präzision bei jeder Operation gewährleistet. Das Schneidmodul ist mit einer Ø 500 mm Klinge ausgestattet, die über eine CNC-gesteuerte Aufwärtsbewegung verfügt, um präzise und wiederholbare Schnitte bei -45°, 90° und +45° zu ermöglichen.
Optionale verfügbar
FAB CUT ALU ist eine vollständig anpassbare Anlage, die darauf ausgelegt ist, sich an jede Produktionsanforderung anzupassen. Auf Anfrage kann sie konfiguriert werden:
- Weitere 6 Hochgeschwindigkeits-Spindeln (insgesamt 12)
- CNC-Stangenaufnahme-System auf einer prismatischen Führung mit 2 achsengesteuerten Bewegungen
- Laden von Stangen von 400 bis 700 mm
- Sägeblatt Ø 550 mm für Profile bis 180 mm
- Rotationsmesserkopf für CNC-Zwischenschnitte (variable Winkel)
- Werkzeugbruch-Sensoren
- Rückgewinnungssystem (Optimierung von Nachbearbeitungsschnitten)
- Fly Optimizer (automatische Messung der Restbar)
- Stats (Produktivitätsanalyse-Software)

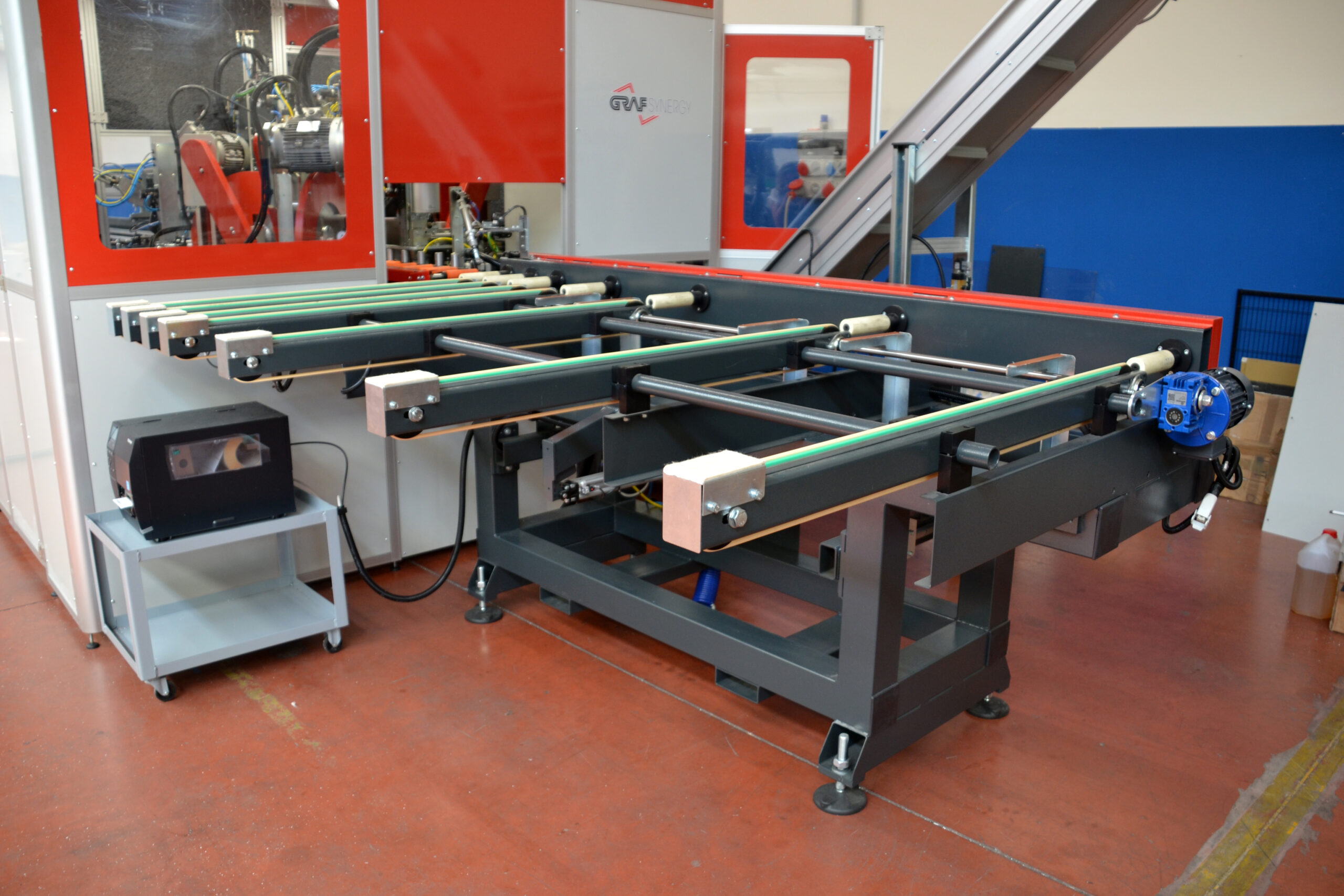

- Motorisierter Entladem Tisch mit Auslass auf der gegenüberliegenden Seite
- Schallschutzkabine, Späneförderer, Absauganlage usw.
TECHNOLOGIE UND AUTOMATISIERUNG
Das technologische Herz von FAB CUT ALU ist die proprietäre Software GRAF Synergy, die automatisch jede Phase der Produktion verwaltet: vom Laden der Profile über die Optimierung der Listen bis hin zur Archivierung der Produktionsdaten. Die intuitive Benutzeroberfläche vereinfacht die tägliche Nutzung und ermöglicht die direkte Anbindung an die Unternehmenssoftware. Die Maschine ist für die Industrie 4.0 vorbereitet, mit Funktionen für Fernverbindung, Fernwartung, prädiktive Diagnostik und erweiterte Berichterstattung.
Kontaktieren Sie uns, um herauszufinden, ob FAB CUT ALU die richtige Lösung für Ihre Produktion ist.
