FAB CUT 3BS
Hochleistungs-CNC-Schneid- und Bearbeitungszentrum für PVC-Fenster
Die integrierte Lösung für den automatischen Zuschnitt und die Verarbeitung von PVC-Profilen: maximale Geschwindigkeit, hundertstel Präzision und Ressourcenoptimierung
Perfekt, wenn du:
- Die Produktion drastisch steigern, indem Ausfallzeiten und Ausschuss reduziert werden.
- Komplexe Profile oder Profile mit Sondermaßen bearbeiten
- Die Nutzung von Rohstoffen mit intelligenter Software optimieren
- Die Automatisierung des Produktionsflusses im Sinne von Industrie 4.0
- Vertrauen Sie auf eine intuitive Benutzeroberfläche, die auch für unerfahrene Anwender geeignet ist.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Die integrierte Lösung für das Schneiden und die automatische Verarbeitung von PVC-Profilen: maximale Geschwindigkeit, hundertstel Präzision und Ressourcenoptimierung.
Der FAB CUT 3BS ist das CNC-Bearbeitungs- und Schneidezentrum mit 12 gesteuerten Achsen, das für Fensterbauer entwickelt wurde, die maximale Produktivität anstreben – bis zu 250 einflügelige Fenster in 8 Stunden – ohne dabei auf Präzision, Zuverlässigkeit und betriebliche Kontinuität zu verzichten.

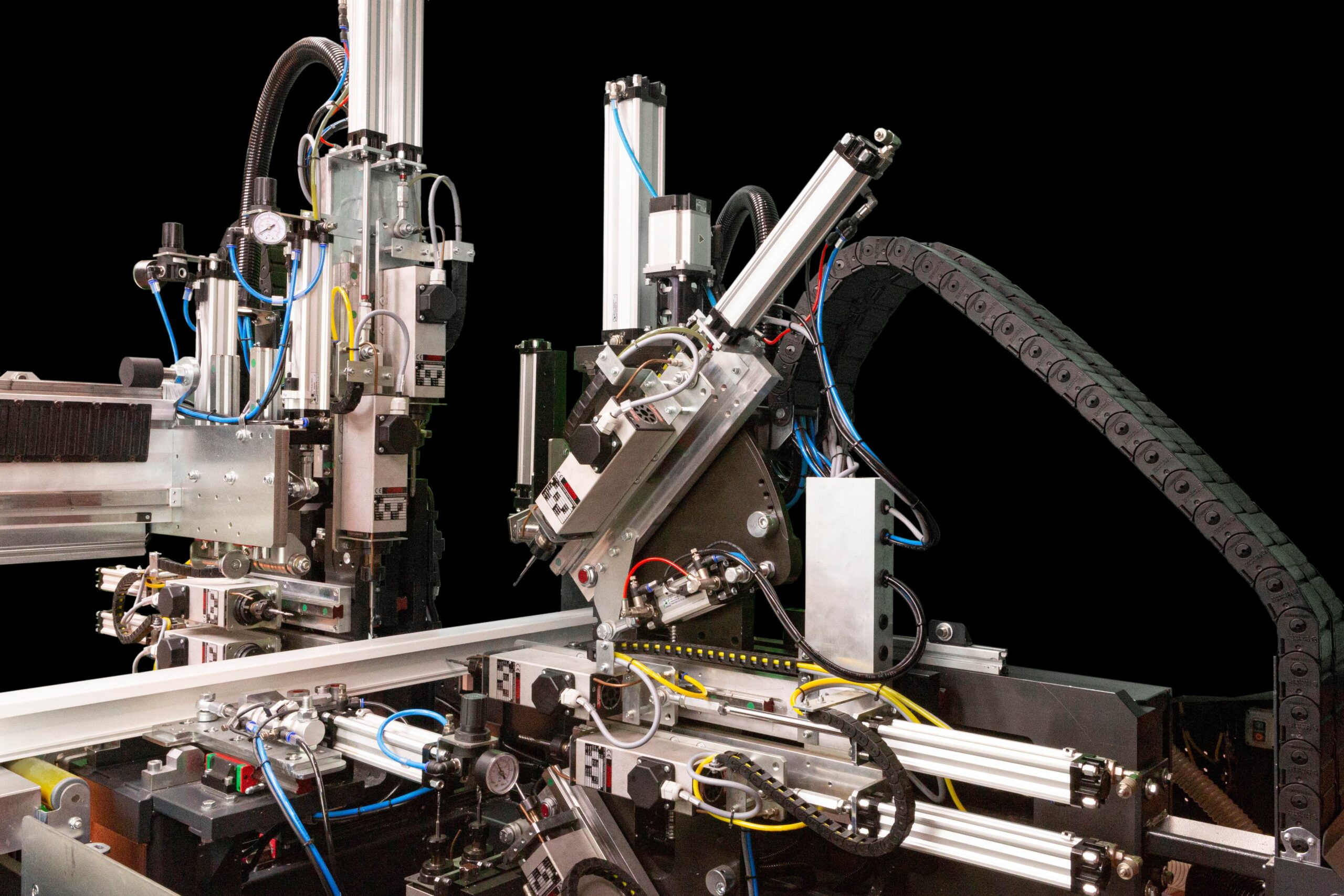

Die Konfiguration besteht aus einem automatischen Lagersystem (8 Balken), einer CNC-Zange mit 2 Achsen, die mit einem linearen Motor und einer hundertstel Lesung gesteuert wird, zwei unabhängigen Arbeitsmodulen mit 11 Hochgeschwindigkeits-Spindeln auf einem geteilten Zentrier, und einem horizontalen Schneidemodul mit 3 synchronisierten Klingen Ø550 mm.
Dank der integrierten Management-Software optimiert das System die Nutzung der Stäbe und protokolliert jede Maschinenaktivität. Die Anlage ist für die Industrie 4.0 vorbereitet, mit Fernüberwachung und vollständiger Management-Integration.
5 Gründe, sich für FAB CUT 3BS zu entscheiden
- Maximale Geschwindigkeit und betriebliche Kontinuität
Zwei unabhängige Arbeitsmodule mit 11 Hochgeschwindigkeits-Spindeln sowie ein Schneidmodul mit 3 synchronisierten Klingen gewährleisten konstante Leistungen, selbst bei komplexen Zyklen. - Garantierte hundertprozentige Präzision
Automatisches Ausrichtungssystem und CNC-Spannvorrichtung mit Positionslesung auf Magnetband: perfekte Bearbeitungen auch bei nicht geraden Stangen. - Reduzierung von Abfall und Kosten
Die Software GRAF Synergy optimiert die Produktionslisten und verringert die Anzahl der benötigten Stangen. - Hohe Vielseitigkeit und Kompatibilität der Profile
Automatisches Bearbeiten von Profilen von 500 bis 6.500 mm mit Querschnitten bis zu 130×180 mm. Alle erforderlichen Bearbeitungen im PVC werden unterstützt. - Vereinfachte und vernetzte Verwaltung
Intuitive Software, umfassende Betriebsüberwachung und Vorbereitung für Industrie 4.0, verbunden mit Managementsystemen.
Produktdetails
Der FAB CUT 3BS führt alle Standard- und Spezialbearbeitungen im Bereich PVC-Fensterprofilen durch, mit zwei unabhängigen Arbeitsmodulen, die insgesamt mit 11 Hochgeschwindigkeits-Spindeln ausgestattet sind. Das horizontale Schneidmodul mit 3 Klingen Ø550 mm ermöglicht Schnitte bei -45° / 90° / +45°, auch bei Profilen mit Dichtungen.
Größen
Länge: 15.250 mm
Breite: 3.400 mm
Höhe: 2.800 mm
Gewicht: 4,500 kg
Leistungen
Zykluszeit: Bis zu 250 Teile/8h* (je nach Profilen und Bearbeitungen)
Gesuchte Operatoren: 1
Ernährung und Verbrauch
Installierte Leistung: 22 kW
Stromversorgung: 400 V
Luftverbrauch: 180 Nl/min
Minimale Druck: 7 bar
Arbeitsfähige Profile
Profilänge: 500 – 6.500 mm
Profilbreite: 40 – 130 mm
Höhe: 40 – 180 mm
Funktionen und unterstützte Bearbeitungen
Hauptverarbeitungen:
- Grifflöcher, Zylinder, Scharnier, Belüftung
- Ablassöffnungen für Kondensat
- Schlüsselbohrungen
- Markierung von Rückmeldungen
- Eckverbindungen bei PVC-Profilen
Optionale und Konfigurationen auf Anfrage
Der FAB CUT 3BS ist mit einer Vielzahl von Optionen anpassbar, um sich an jede Produktionsanforderung anzupassen:
- Zusätzlicher Mandrin (12°)
- Laser zur Überwachung des Werkzeugbruchs
- STATS: Software zur Datenanalyse in der Produktion (täglich, wöchentlich, monatlich, jährlich)
- Fly Optimizer: automatische Erkennung von Resten in der Leiste und Optimierung der Liste
- Option „Wiederherstellen“: Wiedereinfügung defekter Teile mit neuer Liste
- Maßgeschneiderte Lösungen für spezielle Profile (nach technischer Analyse)
- Motorisierte Entladerampe auf der gegenüberliegenden Seite
- Spanngurt für Späne (1.000 oder 2.000 mm)
- Staubsauger mit 2 Beuteln
- Etikettierer (manuell oder automatisch mit Applikator)
- Einzel- oder Doppellaser zur Markierung von Profilen
- Maßgeschneiderte schalldichte Kabine
- Vorrichtung zur Verbindung mit 1 oder 2 ASG-E Zentren
Technologie und integrierte Automatisierung
Der FAB CUT 3BS vereint CNC-Management mit 12 Achsen, intuitive proprietäre Software und automatisches Ausrichtsystem, um maximale Präzision,
Effizienz und Kontrolle zu bieten.
- Automatischer Import von Schnittlisten
- Echtzeit-Optimierung von Balken
- Umfassende Überwachung der Maschinenzyklen
- Verbindung zu den Verwaltungssystemen
- Kompatibilität Industrie 4.0
