FAB CUT 3B ALU
Hochgeschwindigkeits-Schneid- und Bearbeitungszentrum für Aluminiumprofile
Extreme Produktivität, absolute Präzision: der ideale Partner für alle, die Aluminiumprofile ohne Kompromisse schneiden und bearbeiten möchten.
Perfekt, wenn:
- Du musst deine tägliche Produktivität drastisch steigern.
- Möchten Sie Abfälle reduzieren, indem Sie die Zuschnittlisten optimieren?
- Wir bearbeiten Aluminiumprofile mit komplexen Querschnitten oder die nicht ganz gerade sind.
- Suchen Sie ein Auto, das konstante Präzision und Zuverlässigkeit über die Zeit gewährleistet.
- Möchten Sie die operative Belastung durch ein integriertes und benutzerfreundliches CNC-System reduzieren?
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Extreme Produktivität, absolute Präzision: der ideale Partner für alle, die Aluminiumprofile ohne Kompromisse schneiden und bearbeiten möchten.
Der FAB CUT 3B ALU ist ein CNC-Bearbeitungs- und Schneidezentrum mit 8 Achsen, das entwickelt wurde, um die Anforderungen der anspruchsvollsten Fensterbauer zu erfüllen. Er ist in der Lage, bis zu 220 Fenster/Schicht mit einem Flügel zu fertigen und vereint Prozessgeschwindigkeit, Anpassungsfähigkeit und konstante Qualität über die Zeit.

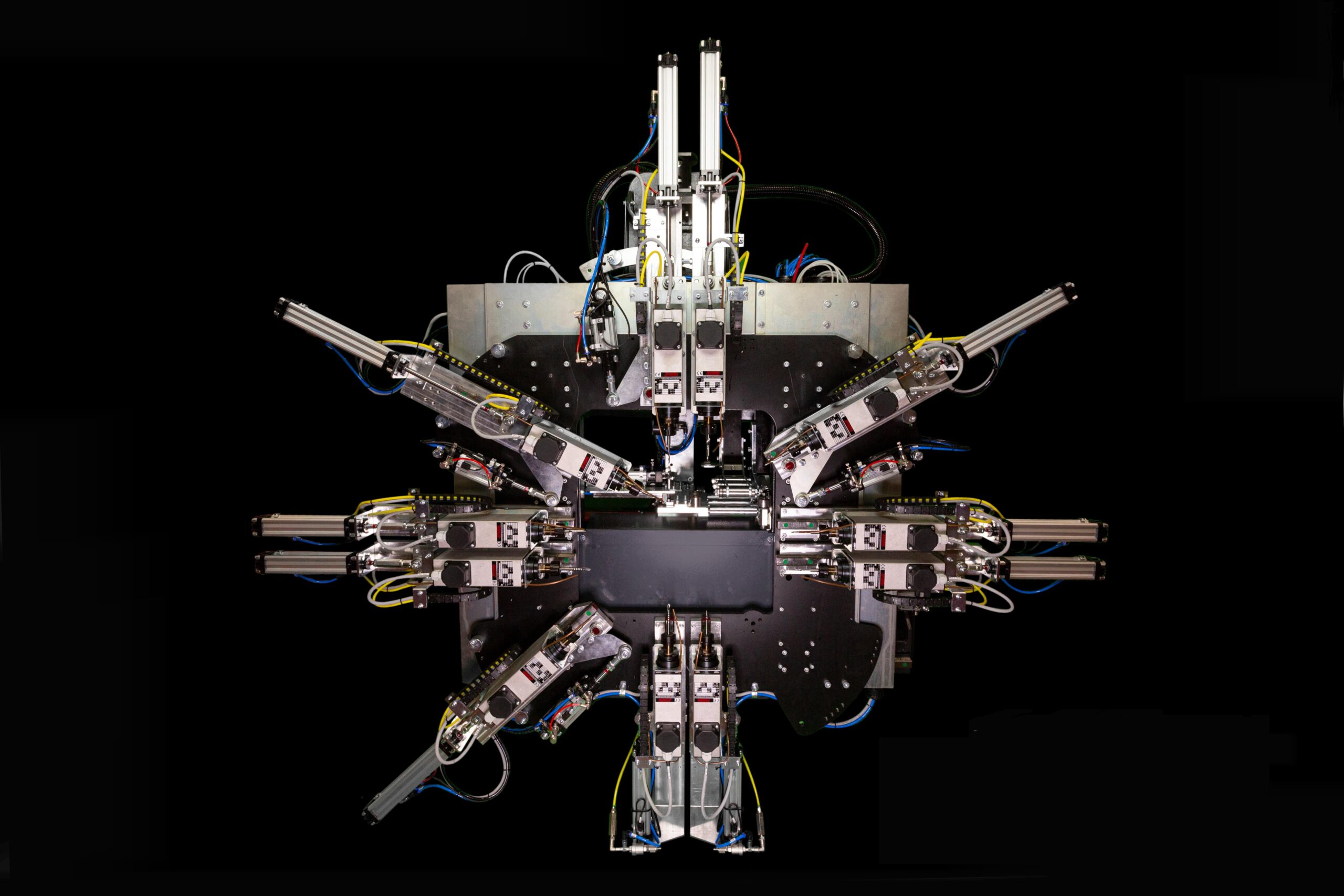

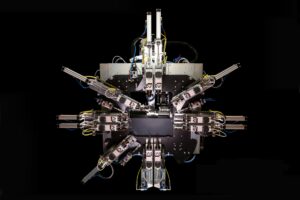

Dank des Schneidmoduls mit 3 unabhängigen Klingen Ø 550 mm und dem Arbeitsmodul mit bis zu 12 High-Speed-Spindeln führt es Bearbeitungen und Schnitte von höchster Präzision aus und optimiert jeden Zyklus maximal. Es ist die ideale Wahl für diejenigen, die intelligente Automatisierung, die Fähigkeit zur Anpassung an komplexe Profile und eine schnelle sowie messbare Kapitalrendite suchen.
5 Gründe, sich für den FAB CUT 3B ALU zu entscheiden
- Maximale Betriebs Geschwindigkeit. Arbeitsmodul mit bis zu 12 Hochgeschwindigkeits-Spindeln und gleichzeitiger Bearbeitung an 3 synchronisierten Klingen: mehr Bearbeitungen in kürzerer Zeit.
- Anpassungsfähigkeit an komplexere Profile. Das automatische Ausrichtsystem linearisiert auch nicht perfekt gerade Stäbe und gewährleistet makellose Ergebnisse.
- Intelligente Optimierung der Balken. Die Software GRAF Synergy reduziert Abfälle, indem sie optimierte Produktionslisten erstellt.

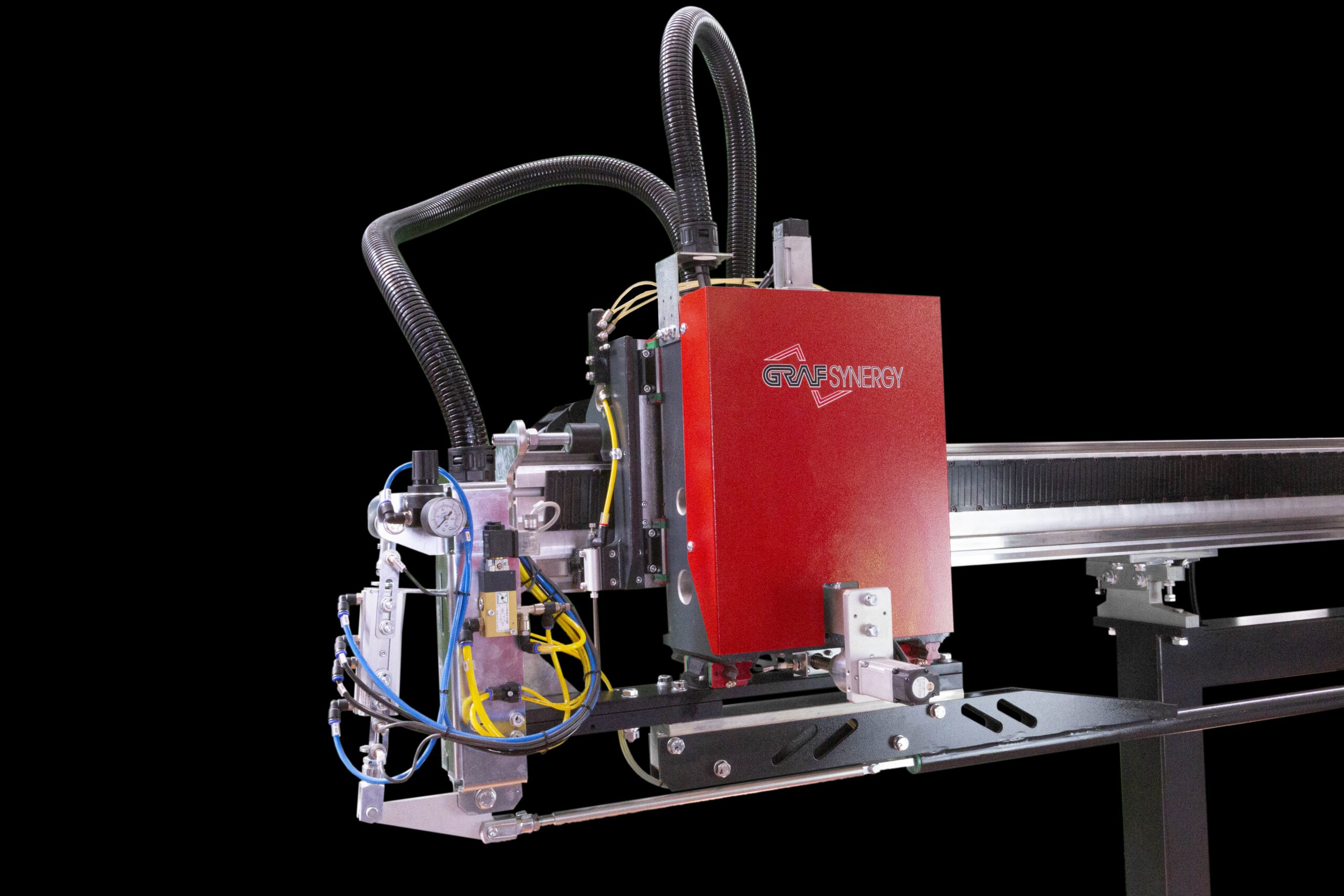

- Garantierte mikrometrische Präzision. CNC-Zange mit hundertstel Magnetband: Jeder Schnitt erfolgt von der tatsächlichen Position des Profils.
- Intuitive Benutzeroberfläche. Ein benutzerfreundliches System für eine einfache und schnelle Verwaltung der Arbeitszyklen, auch durch einen einzelnen Bediener.
Produktdetails
Der FAB CUT 3B ALU führt alle wichtigen Bearbeitungen von Aluminiumprofilen durch und kombiniert dabei Ausführungsgeschwindigkeit mit Stabilität des Ergebnisses.
Größen
Länge: 15.250 mm
Breite: 3.400 mm
Höhe: 2.800 mm
Gewicht: 4,500 kg
Ernährung und Verbrauch
Installierte Leistung: 20 kW
Stromversorgung: 400 V
Luftverbrauch pro Zyklus: 150 Nl/min
Minimale Betriebsdruck: 7 bar
Leistungen
Produktivität: bis zu 220 Vorschläge/8h*
Gesuchte Betreiber: 1
(*je nach Profil und Bearbeitungen)
arbeitsfähige Profile
Länge: 500 / 6.500 mm
Breite: 40 / 130 mm
Höhe: 40 / 180 mm
Funktionen und unterstützte Bearbeitungen
Arbeitsformular:
- Kondensatablassöffnungen
- Grifflöcher, Scharniere, Zylinder
- Schloss knacken
- Belüftungsöffnungen
- Markierung von Rückmeldungen
- Maßgeschneiderte Arbeiten auf Anfrage
Schneideformular:

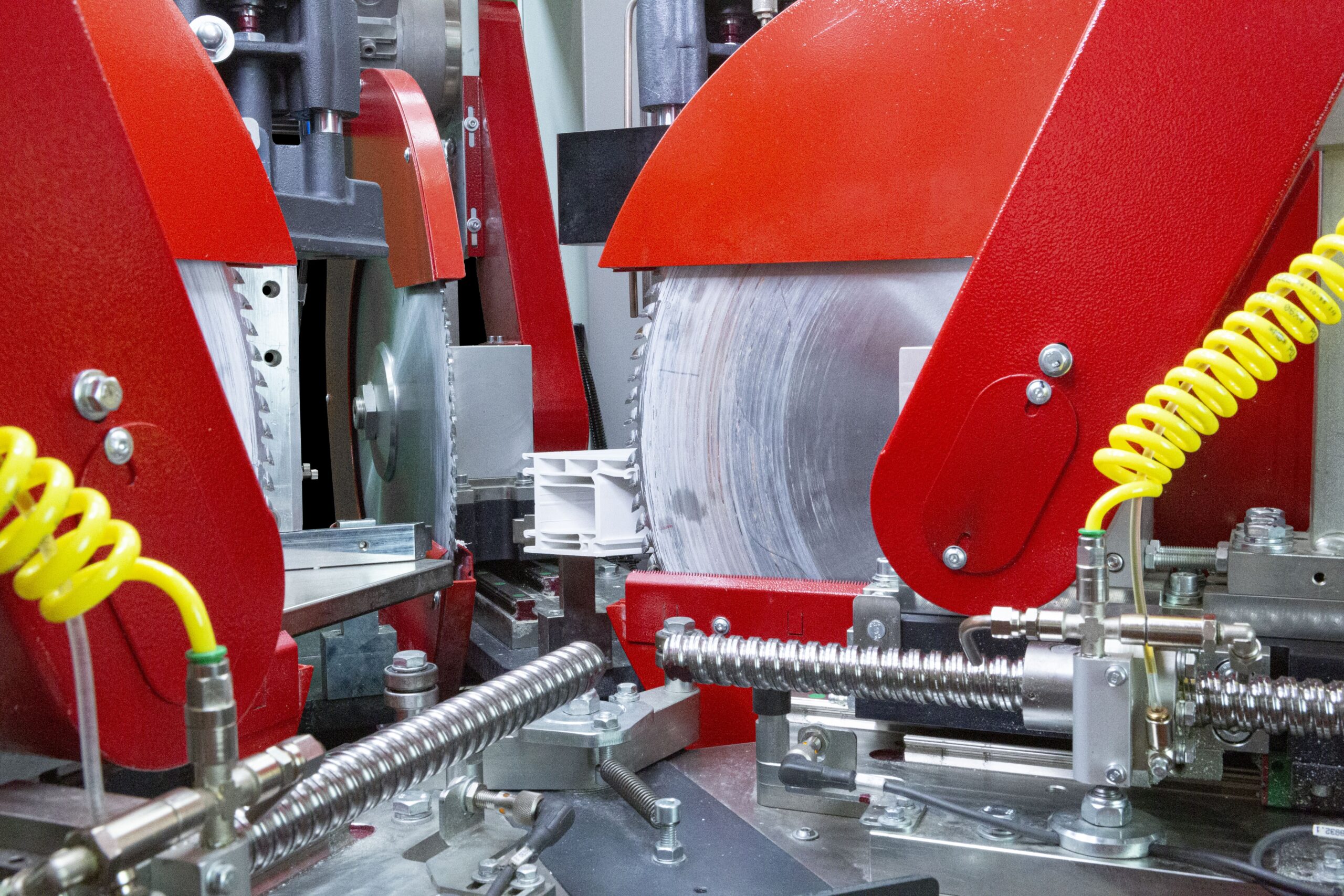

- 3 Klingen Ø 550 mm
- Schnitwinkel: -45° / 90° / +45°
- Automisierte horizontale Bewegung
Optionale verfügbar
Der FAB CUT 3B ALU kann mit einer Vielzahl von Optionen konfiguriert werden, um sich perfekt an jede Produktionsanforderung anzupassen:
- 6 zusätzliche Spannfutter für das Arbeitsmodul
- Software STATS zur Analyse von Produktionsdaten
- Fly Optimizer für die automatische Wiederverwertung von Abfällen
- Option Wiederherstellen für Nachbearbeitungen nach einem Fehler
- Maßgeschneiderte Anpassungen für spezielle Profile
- Späneförderer (1.200/2.000 mm)
- Industriestaubsauger mit 2 Säcken
- Maßgeschneiderte Schallschutzkabine
- Motorisierte Entlademaschine (auch auf der gegenüberliegenden Seite)
- Integration mit ASG-E Schraubzentren (1 oder 2)
- Manuelle oder automatische Etikettierung
- Laser zur Markierung (einzeln oder doppelt)
- Werkzeugbruch-Sensoren
TECHNOLOGIE UND AUTOMATISIERUNG
Jede Komponente des FAB CUT 3B ALU ist darauf ausgelegt, sich in eine Logik der digitalen und flexiblen Produktion zu integrieren. Das Zentrum nutzt proprietäre GRAF Synergy-Software zur Optimierung von Listen und zur Steuerung der Bearbeitungsprozesse und ist für die Integration in Industrie 4.0-Umgebungen vorbereitet.
- Fortgeschrittenes CNC-System mit 8-Achsen-Steuerung
- Leseposition mit hochauflösendem Magnetband
- Automatische Extraktoren und motorisierte Bandtische
- Einfache und mehrsprachige Bedienerschnittstelle
- Kompatibilität mit Überwachungs- und Nachverfolgungssystemen
Kontaktieren Sie uns, um herauszufinden, ob FAB CUT 3B ALU die richtige Lösung für Ihre Produktion ist.
