F 164 ALU
Automatische Fräsmaschine zur Kondensatentladung auf Aluminiumprofilen
Höchste Präzision bei der Kondensatablassbearbeitung
Perfekt, wenn:
- Die Zykluszeiten bei Fräsoperationen minimieren
- Kondensatauslässe in Türen und Rahmen mit einer einzigen Maschine fräsen
- Vermeiden Sie Nacharbeiten durch präzise Bezugspunkte.
- Eine intuitive Maschine verwenden, auch mit nicht spezialisierten Bedienern.
- Schnelles Wechseln zwischen der Bearbeitung verschiedener Profile
- Ordnung und Sicherheit durch die kompakte und durchdachte Struktur gewährleisten.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Höchste Präzision bei der Kondensatablassbearbeitung

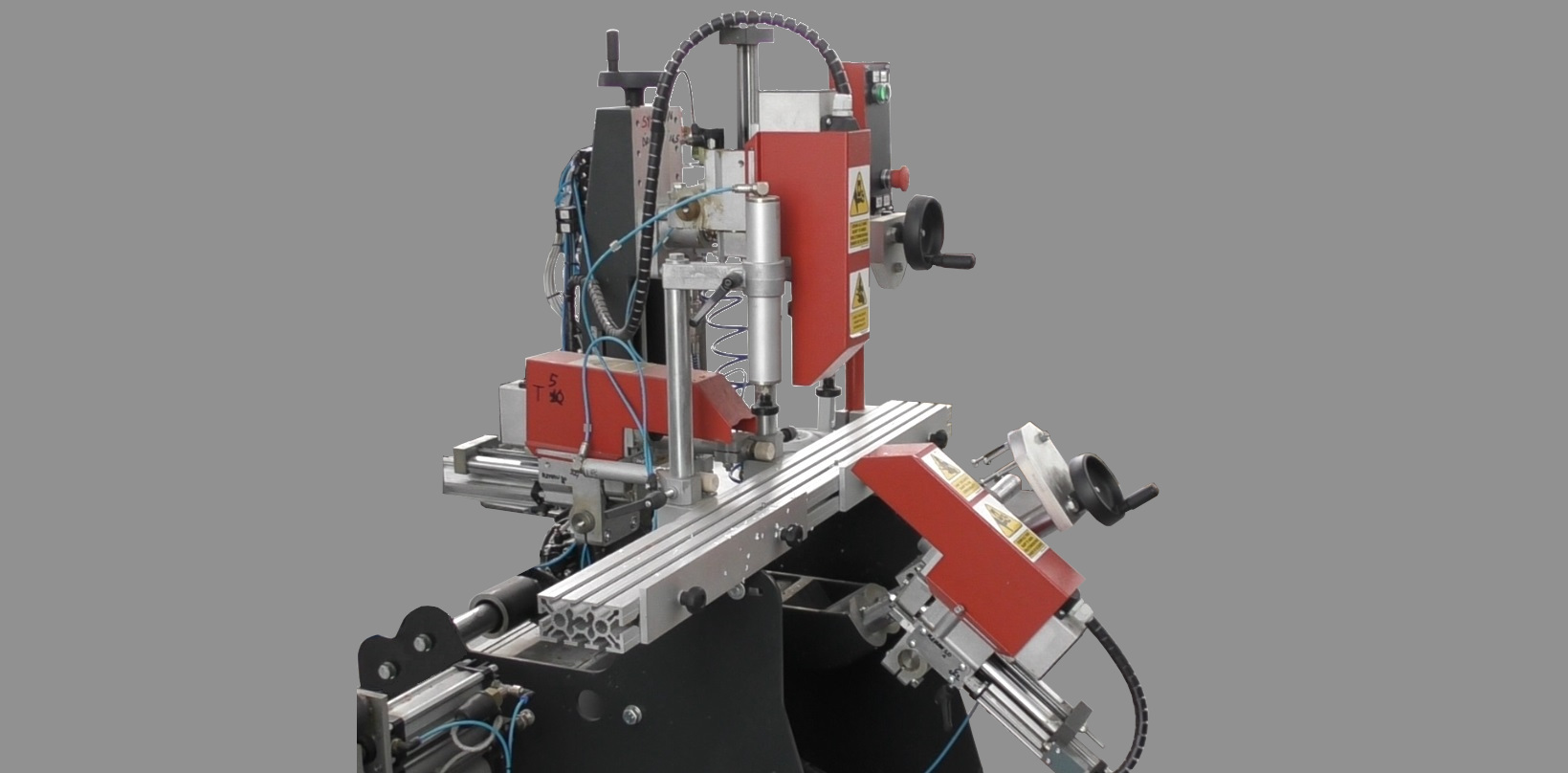

Entwickelt, um Geschwindigkeit, Benutzerfreundlichkeit und null Nachbearbeitungen zu gewährleisten, ist die F 164 ALU die automatische Fräsmaschine, die speziell für die Bearbeitung von Kondensatablasslöchern in Aluminiumprofilen konzipiert wurde. Dank der kompakten Bauweise und der drei ölpneumatischen Spindeln ist sie ideal für alle, die eine effiziente, einfach einstellbare Maschine für flexible Produktionen suchen.
Perfekt für Unternehmen, die sowohl mit Platten als auch mit Rahmen arbeiten, ermöglicht die F 164 kombinierte Bearbeitungen in drei Richtungen, die direkt über das Bedienfeld ausgewählt werden können. Der Zyklus ist vollständig automatisiert und wird sicher über eine Zwei-Hand-Bedienung aktiviert, während die versenkbaren Anschlagsreferenzen Schnelligkeit und Wiederholgenauigkeit der Vorgänge gewährleisten.
5 Gründe, sich für den F 164 ALU zu entscheiden
- Schnelle Zyklen. Die Fräsbearbeitung erfolgt in extrem kurzen Zeiträumen dank der drei Hochfrequenz-Elektromotoren.
- Keine Wartung an den Spindeln. HF-Motoren erfordern keine regelmäßigen Eingriffe, was Ausfallzeiten und Betriebskosten reduziert.
- Maximale operative Flexibilität. Automatisches Management des Austauschs zwischen internen und externen Entladungen, mit schneller Auswahl über das Panel.

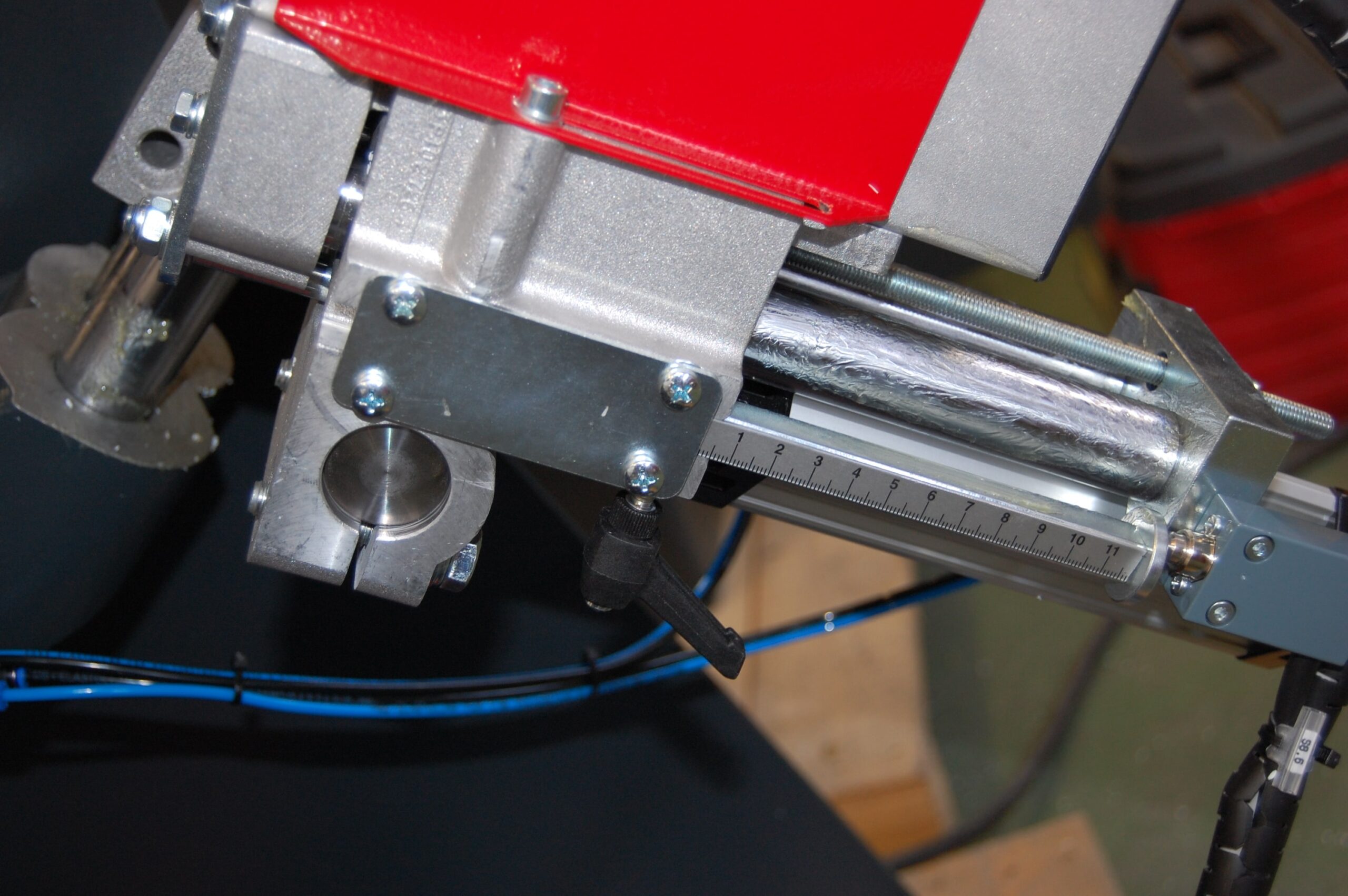

- Schnelle und intuitive Einstellungen. Mit Handrädern und mechanischen Stopps kann der Bediener die Zyklen in wenigen Sekunden einstellen.
- Sichere und präzise Werkstückbefestigung. Pneumatische Horizontal- und Vertikalzangen gewährleisten Stabilität während jeder Bearbeitung.
Produktdetails
Die F 164 ist speziell für die Fräsung von Kondensatablaufnuten konzipiert, mit automatischer Positionierung und Auswahl des Bearbeitungstyps (Tür oder Rahmen) direkt über das Bedienfeld. Die Anlage ermöglicht den Betrieb in drei verschiedenen Richtungen, die paarweise kombiniert werden, und gewährleistet so maximale Flexibilität bei der Handhabung der Ablaufgeometrien. Dank der pneumatischen Bewegung der Elektromotoren und der kompakten Bauweise ist der Zyklus stabil, präzise und wiederholbar, auch bei mittleren bis kleinen Losgrößen.
Größen
Länge: 1.300 mm
Breite: 1.200 mm
Höhe: 1.900 mm
Gewicht: 235 kg
Leistungen
Benötigter Betreiber: 1
Modus: Automatischer Zyklus mit beidhändiger Aktivierung
Produktivität: abhängig von der manuellen Organisation
Ernährung und Verbrauch
Installierte Leistung: 1,5 kW
Spannung: 230 V einphasig
Luftverbrauch pro Zyklus: 15 Nl/min
Minimale Betriebsdruck: 7 bar
Arbeitsfähige Profile
Breite: von 40 bis 120 mm
Höhe: von 40 bis 180 mm
Länge: hängt von der verwendeten Leiste ab
Funktionen und unterstützte Bearbeitungen
Die F 164 ist speziell für die Fräsung von Kondensatablaufnuten konzipiert, mit automatischer Positionierung und Auswahl des Bearbeitungstyps (Tür oder Rahmen) direkt über das Bedienfeld. Die Anlage ermöglicht den Betrieb in drei verschiedenen Richtungen, die paarweise kombiniert werden können, und gewährleistet so maximale Flexibilität bei der Handhabung der Ablaufgeometrien.
Dank der pneumatischen Handhabung der Elektromotoren und der kompakten Bauweise ist der Zyklus stabil, präzise und wiederholbar, auch bei mittelgroßen bis kleinen Chargen.
Optionale und Konfigurationen
Um sich an verschiedene Layoutanforderungen anzupassen, kann die F 164 ALU auf Anfrage mit folgenden Optionen ausgestattet werden:
- Seitenstützen SX+DX von 1.500 mm, nützlich zur Unterstützung von langen Profilen und zur Verbesserung der Ergonomie beim Laden.
Diese optionale Konfiguration ermöglicht eine bessere Verwaltung der Produktionsabläufe, selbst in engen Räumen, und optimiert die Rüstzeiten.
TECHNOLOGIE UND AUTOMATISIERUNG
Das Bedienfeld ermöglicht eine vereinfachte Verwaltung der Zyklen, mit schneller Auswahl zwischen Tür- und Rahmenmodus. Die versenkbaren Anschlagreferenzen und die mechanischen Bedienelemente (Drehknöpfe und Stopper) ermöglichen eine präzise und schnelle Einstellung.
Die Maschine ist mit flexiblen Produktionslogiken kompatibel und kann problemlos in halbautomatische Umgebungen integriert oder in größere Produktionslinien eingebaut werden.
