F 130
Manueller Doppelkopf-Pantograf für schnelles Fräsen und Bohren
Maximale Einfachheit für präzise Bearbeitungen von Profilen aus PVC und Aluminium
Perfekt, wenn…
- Möchten Sie Schlitze und Griffbohrungen einfach und schnell erstellen?
- Sie arbeiten in einer Handwerkswerkstatt oder an einer halbautomatischen Produktionslinie.
- Du benötigst ein kompaktes aber funktionales Auto.
- Suchen Sie eine einsatzbereite Lösung ohne CNC-Komplexität?
- Möchten Sie die manuellen Bearbeitungszeiten durch spezielle Tastaturen und Schablonen reduzieren?
- Sie benötigen Betriebsflexibilität mit Fräsern von Ø10 und Ø12 mm.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Maximale Einfachheit für präzise Bearbeitungen von Profilen aus PVC und Aluminium
Der F 130 Pantograf ist die ideale Lösung für Werkstätten, die operative Schnelligkeit und manuelle Präzision bei der Bearbeitung von Ausschnitten und Griffbohrungen suchen.
Mit zwei speziellen Köpfen – einem für vertikale Fräsungen mit Schablone und einem für horizontale Bohrungen – ermöglicht es, alle wesentlichen Arbeiten zur Vorbereitung von PVC- oder Aluminiumfenstern schnell auszuführen.
Kompakt und intuitiv, wurde es entwickelt, um die Einrichtungszeiten zu verkürzen, die Effizienz zu steigern und konsistente Ergebnisse zu gewährleisten.
Die vollständig manuelle Handhabung macht es perfekt für diejenigen, die die direkte Kontrolle über den Prozess behalten möchten, ohne auf Qualität und Vielseitigkeit verzichten zu müssen.
5 Gründe, sich für F 130 zu entscheiden
- Zwei unabhängige Köpfe für gleichzeitige Bearbeitungen. Vertikales Fräsen und horizontales Bohren in einer einzigen Station, ohne Umpositionierungen.
- Leitgeführte Fräsung für präzise Ergebnisse. System zur Kopierung mit verstellbaren Taststiften in 3 Durchmessern, ideal für Standardfräsungen an PVC- und Aluminiumprofilen.
- Integrierte 3-Punkt-Bohrung für Griffe. Horizontalmodul mit mehreren Spitzen zum präzisen Bohren in einem einzigen Durchgang.

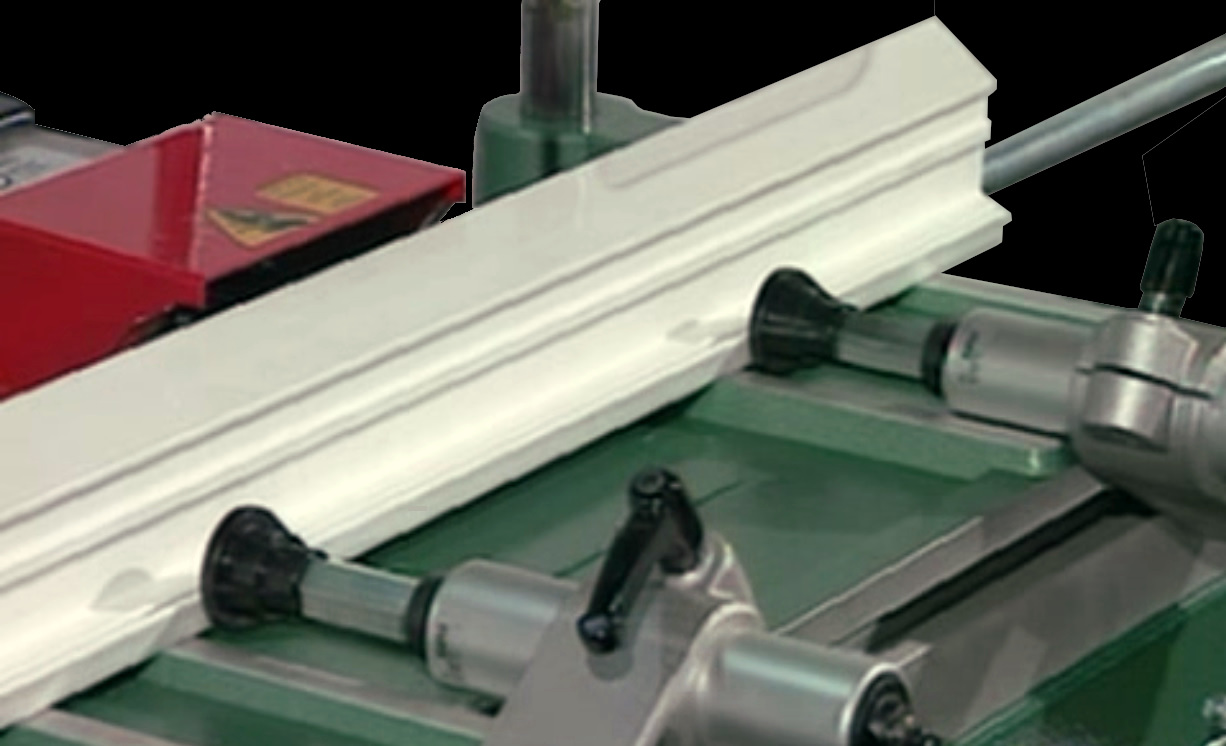

- Sichere Fixierung des Werkstücks. Vertikale und horizontale Pneumatikspannsysteme für eine schnelle und stabile Befestigung.
- Kompakte Bauweise, hohe Effizienz. Nur 1.050 mm lang und ein leichtes Gerät (150 kg), das sich auch in engen Räumen leicht installieren lässt.
Produktdetails
Der F 130 Pantograf ermöglicht eine umfassende Palette manueller Fräs- und Bohrarbeiten und gewährleistet zuverlässige und wiederholbare Ergebnisse.
Größen
Länge: 1.050 mm
Breite: 850 mm
Höhe: 1.600 mm
Gewicht: 150 kg
Leistungen
Betriebsanleitung: Handbuch
Anzahl der Bediener: 1
Verfahrwege (X / Y / Z): 490 / 140 / 140 mm
Ernährung und Verbrauch
Installierte Leistung: 1,1 kW
Stromversorgung: 400 V
Minimale Betriebsdruck: 7 bar
Luftverbrauch pro Zyklus: 5 Nl/min
Funktionen und unterstützte Bearbeitungen
Hauptverarbeitungen:
- Vertikale Ausschnitte mit einer Schablone
- Längs- und Querfräsen
- Schlossöffnungen und Zubehör
- Griffloch (3 gleichzeitige Spitzen)
Die Kopiereinheit ist mit manuell verstellbaren Tastatoren ausgestattet, die auf 3 Durchmesser eingestellt werden können und mit Fräsern von Ø10 und Ø12 mm verwendet werden können, wodurch sie sich leicht an verschiedene Profilkonfigurationen anpassen lässt.
Optionale und verfügbare Konfigurationen
Um die Vielseitigkeit des F 130-Pantografen zu erhöhen, kann er auf Wunsch mit einer Reihe von Zubehör ausgestattet werden:
- Ölhydraulischer Vorschub für Bohrkopf
- Manueller Zentrierer (bis zu 2.300 mm)
- Pneumatische Taster
- Fermobatterie mit einer Platte von 150×150 mm
- Sternenstand mit 4 Positionen
- Rollenbahnen und Seitenstützen mit einer Länge von 1.500 mm
- Pneumatisches Kühlsystem
Diese Optionen ermöglichen es, die Maschine entsprechend den spezifischen Produktionsanforderungen anzupassen und verbessern so Ergonomie und Produktivität.
Technologie und Kontrolle
Der F 130 ist ein vollständig manuelles Pantograph, das für diejenigen entwickelt wurde, die Einfachheit und direkte Kontrolle über den Prozess bevorzugen. Obwohl er nicht mit CNC ausgestattet ist, integriert er praktische Lösungen zur Steigerung der Präzision und Sicherheit, wie:
- Luftsperren
- Verstellbare Tastaturen
- Automatische Kühlung der Werkzeuge
Sein robustes und funktionales Design gewährleistet eine betriebliche Zuverlässigkeit über die Zeit, selbst bei intensiver Nutzung.
