F 126
Manuelle Kopfmaschine für PVC-Querriegel und -Ständer
Der kompakte und vielseitige Fräskopf für präzise und schnelle Fräsungen, auch in engen Räumen.
Perfekt, wenn du nach einer Lösung für…
- Präzises Beschriften von PVC-Traversen und -Stützen
- Sicher arbeiten dank der schützenden Abdeckung des Arbeitsbereichs
- Die Zeiten mit schnellem Werkzeugwechsel optimieren
- Verwenden Sie einen einzigen Bediener für den gesamten Arbeitszyklus.
- Über ein kompaktes Fahrzeug mit geringem Platzbedarf verfügen
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Der kompakte und vielseitige Fräskopf für präzise und schnelle Fräsungen, auch in engen Räumen.
Die F 126 von GRAF Synergy ist der manuelle Kopf mit variablem Winkel, der sich ideal für die Bearbeitung von PVC-Querriegeln und -Ständern eignet. Kompakt, präzise und ausgestattet mit pneumatischen Spannvorrichtungen für eine sichere Fixierung des Werkstücks, bietet sie ein einfaches, aber zuverlässiges Fräsystem, das auch in kleinen und mittelständischen Produktionsumgebungen eingesetzt werden kann.

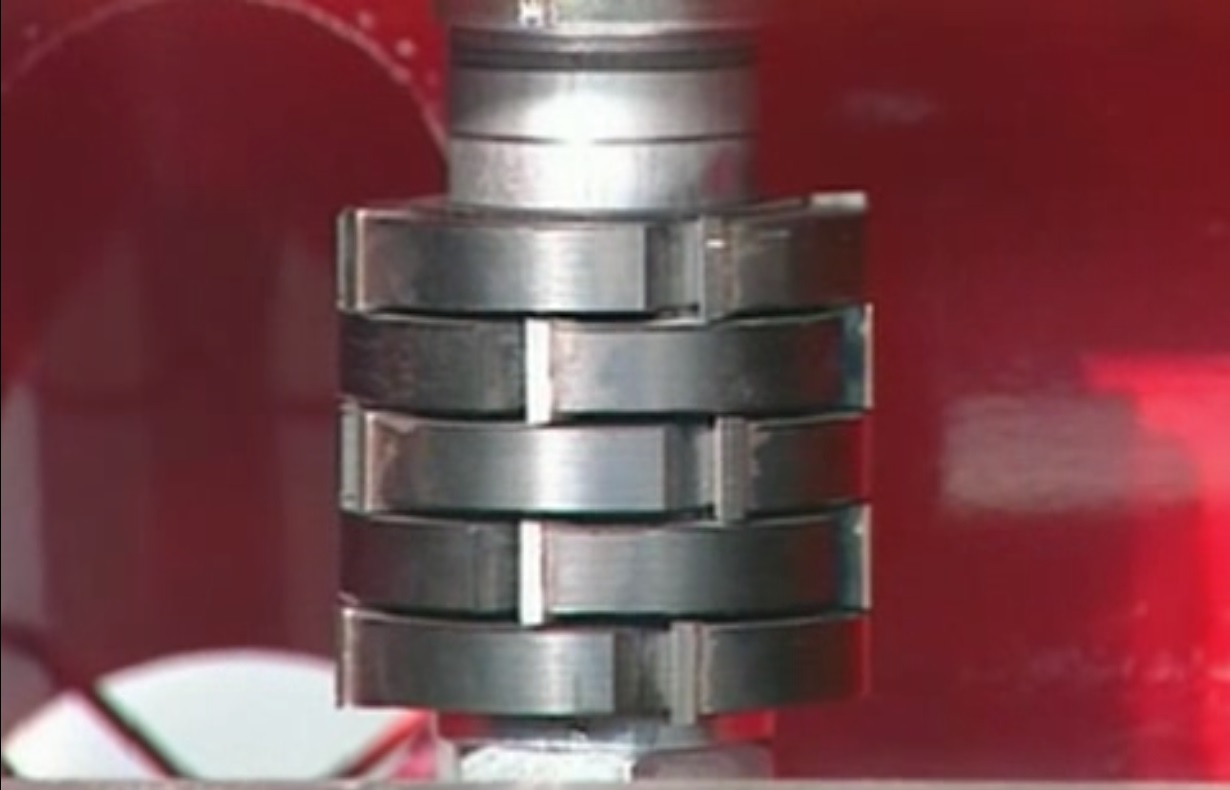

Dank des Fräskopf-Halters mit Ø 27 mm und des Systems zur schnellen Werkzeugwechsel ermöglicht es agile Werkzeugwechsel und reduziert die Stillstandszeiten. Das Vorhandensein des Schrägverstellgeräts ist perfekt für geneigte Bearbeitungen von ±45°, während die Option der ölpneumatischen Vorschubsteuerung es ermöglicht, den Prozess je nach Produktionsanforderungen zu automatisieren.
5 Gründe, sich für F 126 zu entscheiden
- Schneller Werkzeugwechsel
Dank des speziellen Pneumatikgeräts erfolgt der Austausch der Fräsen in wenigen Sekunden, wodurch Maschinenstillstände reduziert werden. - Intuitive und sichere Nutzung
Die vereinfachte Benutzeroberfläche und integrierte Schutzvorrichtungen machen die F 126 auch für wenig erfahrene Bediener perfekt. - Optimale Abgas- und Späneentsorgung
Ausgestattet mit einem Anschluss von Ø 100 mm zur Abfuhr von Abfällen verbessert es die Sauberkeit und Gesundheit am Arbeitsplatz. - Stabile Befestigung des Profils
Die vertikalen und horizontalen Pneumatikzangen gewährleisten maximale Präzision während der Bearbeitung. - Robuste und kompakte Struktur
Stahlrahmen mit Höhenverstellfüßen: Stabilität und minimaler Platzbedarf in der Werkstatt.
Produktdetails
Entwickelt für die maximale Präzision der Kopfverarbeitung, ist die F 126 darauf ausgelegt, Bearbeitungen an PVC-Profilen mit verstellbaren Winkeln von bis zu ±45° durchzuführen. Der Fräskopf ist mit einem einzelnen horizontalen Spindel ausgestattet, ideal für einen sauberen und konstanten Schnitt bei jedem Stück.
Größen
Länge: 1.050 mm
Breite: 850 mm
Höhe: 1.600 mm
Gewicht: 130 kg
Leistungen
Operativität: Handbuch
Anzahl der Betreiber: 1
Ernährung und Verbrauch
Installierte Leistung: 1,1 kW
Netzspannung: 400 V
Luftverbrauch pro Zyklus: 15 Nl/min
Minimale Druckausübung: 7 bar
Arbeitsfähige Profile
Maximale Höhe: 110 mm
Maximale Breite: 280 mm
Funktionen und unterstützte Bearbeitungen
Hauptbearbeitungen:
- Endfräsen von Querträgern
- Montage von Pfosten
Mit ihrer manuellen Basiskonfiguration ist die Maschine für die Produktion von niedrigen bis mittleren Volumen geeignet, kann jedoch aufgerüstet werden, um die Leistung zu verbessern.
Optionale und verfügbare Konfigurationen
Um die Effizienz weiter zu steigern und sich an spezifische Anforderungen anzupassen, kann die F 126 mit einer Reihe von technologischen Optionen konfiguriert werden:
- Öl-pneumatische Vorschub der Fräskopf zur Reduzierung der manuellen Anstrengung
- Kühlsystem für Fräsmaschinen, nützlich für die Bearbeitung von Aluminiumprofilen
- Mechanischer Stopp mit 4 Positionen zur Optimierung der Wiederholgenauigkeit der Bearbeitungen
Diese Zubehörteile machen die F 126 zu einem noch flexibleren Werkzeug, das sich für verschiedene Produktionsszenarien eignet.
