ESU
Effiziente Schraubeinheit: CNC-Station für das Verschrauben von Verstärkungen an PVC-Profilen
Automatisches Schrauben, kontinuierliche Produktivität
Perfekt, wenn:
- Die Automatisierung des Schraubvorgangs für die Verstärkungen an PVC-Profilen.
- Den manuellen Eingriff in der Linie minimieren
- Schnelle, präzise und wiederholbare Befestigungen gewährleisten
- Kontinuierlich mit dem dynamischen Tisch und dem Arbeitsplatz arbeiten
- Die Zykluszeiten und die Produktivität optimieren
- CNC-Parameter für Position, Tiefe, Drehmoment und Geschwindigkeit integrieren
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Automatisches Schrauben, kontinuierliche Produktivität

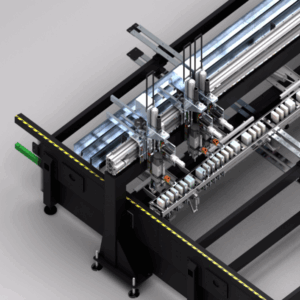

ESU ist die CNC-Station von Graf Synergy, die sich der automatischen Verschraubung von Metallverstärkungen innerhalb von PVC-Profilen widmet. Sie integriert sich direkt in den Produktionsfluss und arbeitet in Linie mit dem dynamischen Tisch sowie den Schneid- und Bearbeitungszentren, um die Befestigung der Verstärkungen in Nullzeit zu realisieren.
Die Maschine ist mit einem Befestigungsmodul ausgestattet, das bis zu 4 bürstenlose Elektroschrauber mit automatischer Schraubenversorgung aufnehmen kann. Jeder Zyklus wird vollständig von einer CNC-Software gesteuert, um Geschwindigkeit, Präzision und Konsistenz der Bearbeitungsparameter zu gewährleisten.
5 Gründe, sich für ESU zu entscheiden
- Maximale Geschwindigkeit bei Nullzeit. Die Bearbeitung erfolgt direkt in der Linie, während des Produktionsflusses des Profils.
- Umfassende Kontrolle der Parameter. CNC-Software, die für die präzise Verwaltung von Position, Schraubentiefe, Drehmoment und Geschwindigkeit entwickelt wurde.
- Bürstenlose Elektroschrauber. Leise, präzise, energieeffizient. Sie können gleichzeitig oder abwechselnd arbeiten.
- Vollautomatisierung, reduzierter Bediener. Es erfordert nur das Laden von Schrauben. Alles andere ist automatisiert.
- Vielseitigkeit mit 4 Schraubendrehern und optionalen Modulen. Möglichkeit, bis zu 4 Einheiten sowie zusätzliche Ladegeräte für verschiedene Schraubengrößen zu montieren.
Produktdetails
ESU ist die CNC-Station Graf Synergy, die sich der automatischen Verschraubung von Metallverstärkungen innerhalb von PVC-Profilen widmet. Sie integriert sich direkt in den Produktionsfluss und arbeitet in Linie mit dem dynamischen Tisch sowie den Schneid- und Bearbeitungszentren, um die Befestigung der Verstärkungen in Nullzeit zu realisieren.
Maschinenmaße
Länge: 4.500 mm
Breite: 1.800 mm
Höhe: 2.700 mm
Gewicht: 2.500 kg
Ernährung und Verbrauch
Installierte Leistung: 6 kW
Stromversorgung: 400 V
Luftverbrauch: 200 NI/min
Betriebsdruck: 7 bar
Betriebsmerkmale
- Anzahl der Schraubeneinheiten: bis zu 4 (vertikal)
- Bewegung der X-Achse: automatische Längsbewegung
- Bewegung der Y-Achse: automatische Querverstellung
- Betriebsmodus: CNC
- Gesuchte Mitarbeiter: nur für die Auffüllung von Schrauben
Bearbeitbare Profilgrößen
- Länge: 350 – 4.000 mm
- Breite: 40 – 130 mm
- Höhe: 40 – 120 mm
Art der Arbeiten
- Automatisches Verschrauben von Verstärkungen auf PVC-Profilen
Integration
- Kompatibel mit dem dynamischen Tisch Graf Synergy
- Kompatibel mit CNC-Schneid- und Bearbeitungszentren
TECHNOLOGIE UND AUTOMATISIERUNG
ESU ist darauf ausgelegt, das höchste Maß an Automatisierung in der Phase der Befestigung von Bewehrungen zu bieten. Die bürstenlosen Schrauber gewährleisten eine hohe Präzision, eine reduzierte Geräuschentwicklung und einen geringen Energieverbrauch.
Die CNC-Steuerung ermöglicht es, jeden Parameter des Schraubzyklus festzulegen und gewährleistet eine konstante Qualität bei jedem Stück. Das Softwaremodul koordiniert die Tätigkeit der Schrauber abwechselnd oder gleichzeitig, je nach Anzahl der einzufügenden Schrauben.
Perfekt integrierbar in Industrie 4.0-Anlagen ermöglicht das ESU die Rückverfolgbarkeit von Vorgängen, die Anbindung an die Produktionsmanagementsysteme und die Reduzierung der operativen Belastung.
Kontaktieren Sie uns, um herauszufinden, ob die ESU die richtige Lösung für Ihre Produktion ist.
