EDU
Effiziente Bohrstation: CNC-Anlage zum Bohren von Befestigungen in PVC-Profilen
Automatisches Bohren, null Ausfallzeiten
Perfekt, wenn:
- Führen Sie das Befestigungsbohren automatisch direkt an der Linie durch.
- Die Zykluszeiten verkürzen, ohne die Präzision zu opfern.
- PVC-Profile mit bereits eingesetzter Verstärkung bearbeiten
- Auch das Bohren der Querträger automatisieren
- Den manuellen Aufwand durch umfassende CNC-Logik eliminieren.
- Die Bohrung in eine Linie mit dem Schneid- und Bearbeitungszentrum integrieren.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Automatisches Bohren, null Ausfallzeiten

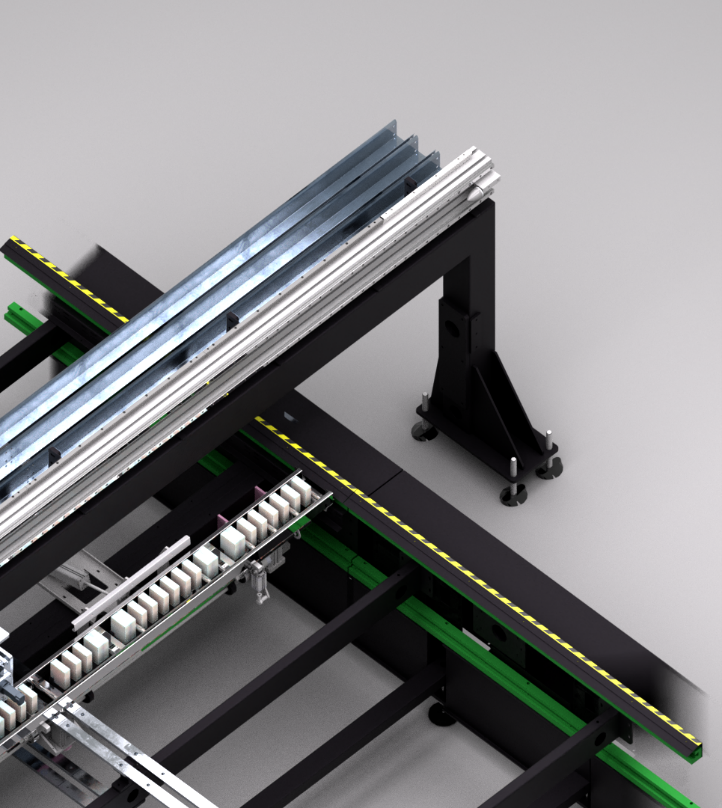

EDU ist die CNC-Bohrstation, die von Graf Synergy entwickelt wurde, um die automatische und präzise Durchführung der Perforation für die Befestigung an bereits verstärkten PVC-Profilen zu ermöglichen. Sie kann direkt auf dem dynamischen Tisch integriert werden und ermöglicht das Bohren während des Produktionsflusses, ohne Unterbrechungen, wodurch die Zykluszeiten verkürzt und die Gesamtqualität der Bearbeitung verbessert wird.
Mit einer tragenden Brücke, die bis zu 3 vertikale Bohraggregate beherbergt, zeichnet sich die Anlage durch Flexibilität, Präzision und hohe Automatisierung aus, was sie perfekt für hochproduktive Linien und Industrie 4.0-orientierte Fabriken macht.
5 Gründe, sich für EDU zu entscheiden
- Geschwindigkeit bei Nullzeit. Das Bohren erfolgt in Linie, ohne den Produktionsfluss auf dem dynamischen Tisch zu unterbrechen.
- Parametrische Präzision. Jede Einheit überwacht die Tiefe, Position und Vorschubgeschwindigkeit für perfekte Bohrungen.
- Maximale Automatisierung. Die Anlage arbeitet völlig autonom: kein Bediener erforderlich.
- Betriebsvielfalt. Neben der Randbohrung ist es auch möglich, die Querträger zu bohren.
- Fortgeschrittene integrierte Software. Vollständige CNC-Steuerung mit Koordinatenkontrolle auf den Achsen X und Y für maximale Programmierflexibilität.
Produktdetails
EDU ist die CNC-Bohrstation, die von Graf Synergy entwickelt wurde, um die automatische und präzise Durchführung der Randbohrung für die Befestigung an bereits verstärkten PVC-Profilen zu ermöglichen. Sie kann direkt auf dem dynamischen Tisch integriert werden und ermöglicht das Bohren während des Produktionsflusses, ohne Unterbrechungen, wodurch die Zykluszeiten verkürzt und die Gesamtqualität der Bearbeitung verbessert wird.
Maschinengröße
Länge: 4.500 mm
Breite: 1.800 mm
Höhe: 2.700 mm
Gewicht: 2,500 kg
Ernährung und Verbrauch
Installierte Leistung: 9 kW
Stromversorgung: 400 V
Luftverbrauch: 200 NI/min
Betriebsdruck: 7 bar
Betriebsmerkmale
- Anzahl der Bohrungen: bis zu 3 (vertikal)
- Bewegung der X-Achse: automatische Längsbewegung
- Bewegung der Y-Achse: automatische Quellpositionierung
- Betriebsmodus: CNC
- Benötigte Betreiber: 0
Bearbeitbare Profilgrößen
- Länge: 350 – 4.000 mm
- Breite: 40 – 130 mm
- Höhe: 40 – 120 mm
Art der Arbeiten
- Automatische Perforierung für die Randbefestigung
- Möglichkeiten zur Bohrung für die Befestigung des Querträgers
Integration
- Kompatibel mit dem dynamischen Tisch Graf Synergy
- Ideal in Übereinstimmung mit CNC-Schneid- und Bearbeitungszentren
TECHNOLOGIE UND AUTOMATISIERUNG
Das EDU stellt einen technologischen Sprung in der Verwaltung der Perforation dar. Der gesamte Prozess wird von einer fortschrittlichen Software gesteuert, die die Trajektorien und Parameter jeder einzelnen Bohrung verwaltet. Dank der direkten Integration mit dem dynamischen Tisch und der gleichzeitigen Steuerung der X- und Y-Achsen ist es möglich, maximale Produktivität bei minimalen Toleranzen zu erreichen, selbst bei bereits verstärkten Profilen.
Kontaktieren Sie uns, um herauszufinden, ob das EDU die richtige Lösung für Ihre Produktion ist.
