CUT 500 ALU

CNC-Schneidzentrum für Aluminiumprofile

Kompakter und leistungsstarker automatischer Schneidezentrum

Perfekt, wenn:

Sie müssen den Zuschnitt von Aluminiumprofilen automatisieren, um die Produktionsgeschwindigkeit zu erhöhen.
Kleine oder variable Chargen erschweren die Optimierung der Schneidlisten.
Die Profile kommen manchmal schief oder mit geometrischen Mängeln an.
Sie haben wenig Platz in der Abteilung und benötigen eine kompakte Lösung.
Möchten Sie den Einsatz des Bedieners reduzieren und Arbeitskosten sparen?

Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten

Kompakter und leistungsstarker automatischer Schneidzentrum

CUT 500 ALU ist ein CNC-Schneidzentrum mit 1 oder 2 gesteuerten Achsen, das entwickelt wurde, um den Schneidprozess von Aluminiumprofilen, auch wenn sie nicht perfekt gerade sind, vollständig automatisiert zu optimieren. Vom Zuführen über das Nachbearbeiten bis hin zum Entladen wird jede Phase autonom gesteuert, was Präzision, Schnelligkeit und null manuelle Eingriffe gewährleistet.

Dank seiner kompakten Bauweise, der hohen Betriebsgeschwindigkeit und der vielseitigen Konfigurationsmöglichkeiten ist es die ideale Lösung für alle, die die Produktivität steigern, Abfälle reduzieren und den Produktionszyklus vereinfachen möchten.

5 Gründe, sich für den CUT 500 ALU zu entscheiden

Konstante Präzision über die Zeit. Automatisches Ausrichtungssystem, das nicht gerade Profile ausgleicht und unter allen Bedingungen eine makellose Schnittqualität gewährleistet.
Erweiterte Optimierung von Leisten. Die Software GRAF Synergy ermöglicht es, Abfälle zu minimieren und die Ausbeute des Rohmaterials zu verbessern.
Umfassende und benutzerfreundliche Kontrolle. Intuitive Benutzeroberfläche mit einfachen Menüs, die auch für nicht spezialisierte Anwender geeignet ist.
Maximale Integration. Ausgelegt für die Verbindung mit einem oder zwei ASG-E Schraubzentren und kompatibel mit digitalisierten Managementsystemen.
Hoher Wiederverwendungswert. Das Fly Optimizer-System misst automatisch die Reststücke der Stange und ermöglicht es, diese in neue Schneidlisten wieder einzufügen.

Produktdetails

CUT 500 ALU integriert in einem einzigen Zentrum alle erforderlichen Bearbeitungsphasen für den Zuschnitt von Aluminiumprofilen: vom automatischen Laden der Stangen bis zur Entladung der fertigen Teile. Das Ø500 mm Sägeblatt mit aufsteigender Bewegung gewährleistet Präzision und Sauberkeit, selbst bei großen Querschnitten.

Größen

Länge: 12.000 mm

Breite: 2.200 mm

Höhe: 1.600 mm

Gewicht: 2,850 kg

Ernährung und Verbrauch

Installierte Leistung: 7 kW

Stromversorgung: 400 V

Luftverbrauch pro Zyklus: 100 Nl/min

Minimale Betriebsdruck: 7 bar

Leistungen

Produktivität: bis zu 300 Fenster/8h (variabel je nach Profil)

Gesuchte Operatoren: 1

arbeitsfähige Profile

Länge: 500 / 6.500 mm

Breite: 40 / 130 mm

Höhe: 40 / 135 mm

Funktionen und unterstützte Bearbeitungen

Hauptbearbeitungen:

Schnittwinkel von 90°, -45°, +45°

Automatische Profilerstellung

Möglichkeiten für mechanische Stopps bei Zuschnitten auf feste Maße

Optionale verfügbar

Um sich an spezifische Produktionsanforderungen anzupassen, ist der CUT 500 ALU mit zahlreichen Optionen erhältlich:

Lama Ø550 mm zum Schneiden von Profilen bis zu 180 mm
Ladesystem für Profile von 400 bis 700 mm
Zusätzliche Druckkits
Bürstenlose Klingenrotation für Zwischenwinkel (-45°/+45°)
Fly Optimizer zur automatischen Optimierung von Resten in der Leiste
Sensoren zur Erkennung von falscher Höhe/Breite des Profils
Späneförderer (1200/2000 mm), Doppelbeutelabsauger
Erweiterung des Entwässerungsplans, horizontale Spannvorrichtungen für große Querschnitte (bis zu 230 mm)
Handetikettierer, ASG-E-Anschluss, Ausstattung für PVC

TECHNOLOGIE UND AUTOMATISIERUNG

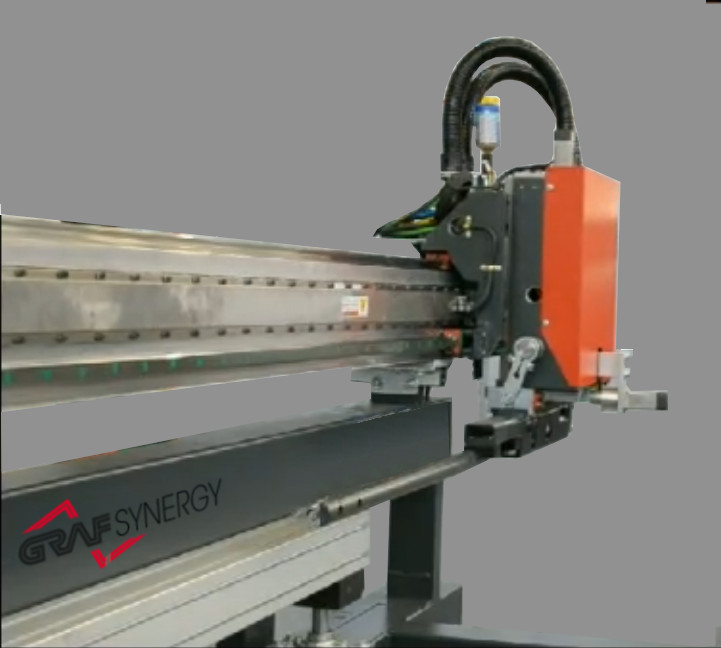

Die CUT 500 ALU ist mit den neuesten Steuerungssystemen ausgestattet und verwendet einen bürstenlosen Motor für den Antrieb. Sie integriert intelligente Betriebslogiken mit Sensoren zur Vermeidung von Ladefehlern. Die Benutzeroberfläche ist so gestaltet, dass sie von jedem Bediener leicht genutzt werden kann und ermöglicht eine vollständige Verwaltung des Maschinenzyklus mit wenigen Befehlen. Die Maschine ist für Industrie 4.0 vorbereitet und kann in ERP- oder MES-Systeme integriert werden, um die Fernüberwachung und Optimierung der Produktion zu ermöglichen.

Kontaktieren Sie uns, um herauszufinden, ob CUT 500 ALU die richtige Lösung für Ihre Produktion ist.
