CUT 3B
CNC-Schneidzentrum mit 3 Klingen für PVC-Fenster
Maximale Produktivität und Präzision in einer einzigen Industriek cutting machine
Perfekt für:
- Fensterbauer, die bis zu 500 Fenster pro Tag produzieren
- Wer jede geschnittene Leiste mit fortschrittlicher Software optimieren möchte
- Produktionsabteilungen, die Geschwindigkeit suchen, ohne die Qualität zu beeinträchtigen.
- Unternehmen, die Profile mit komplexen oder nicht standardisierten Querschnitten bearbeiten
- Wer auf die vollständige Automatisierung des Schneidprozesses abzielt
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Die Kraft von drei synchronisierten Klingen für kontinuierliche und präzise Schnitte
Der CUT 3B ist ein CNC-Schneidzentrum mit 6 gesteuerten Achsen, das entwickelt wurde, um höchste Produktivitätsniveaus bei der Bearbeitung von PVC-Profilen, auch mit Dichtungen, zu gewährleisten.

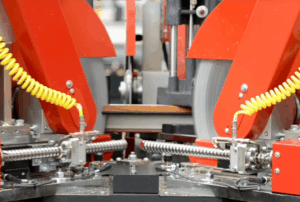

Ausgestattet mit einem Schneidmodul mit 3 unabhängigen und synchronisierten Klingen mit einem Durchmesser von 550 mm, gewährleistet es präzise Schnitte bei -45° / 90° / +45°.
Die Anlage besteht aus einem automatischen Lagersystem für bis zu 8 Stangen, ausgestattet mit einer CNC-Zange mit linearen Motoren und einer hundertstel Positionsmessung.
Das Entlade-Modul ist mit einem motorisierten Riemenantrieb ausgestattet und verfügt über eine Sicherheits-Fotocell, mit einer Kapazität von bis zu 15/20 Stück.
Warum den CUT 3B wählen
- Extreme Geschwindigkeit und totale Synchronisation. Drei unabhängige Klingen, die von bürstenlosen Motoren angetrieben werden, für einen kontinuierlichen und schnellen Schneidzyklus.
- Fortschrittliche Präzision bei jedem Profil. Automatisches Ausrichtungssystem für Stangen und CNC-Zangen mit hundertstel Lesung auf Magnetband.
- Konkrete Einsparungen bei jedem Zyklus. Die Software GRAF Synergy optimiert die Listen, reduziert den Materialabfall und steigert die Effizienz.
- Vollautomatisierung des Ablaufs. Vom Lager bis zur Entladefläche ist jeder Schritt automatisiert, um Stillstände und Verzögerungen zu beseitigen.
- Benutzerfreundliche und anpassbare Oberfläche. Das System ist für eine intuitive und schnelle Nutzung konzipiert, mit Möglichkeiten zur Anpassung und Integration 4.0.
Produktdetails
Der CUT 3B führt schnelle und präzise Schnitte an PVC-Profilen, auch mit Dichtung, in einem Winkelbereich von -45° bis +45° aus.
Das 6-Achsen-CNC-System gewährleistet die maximale Kontrolle über die Schneidgeometrie, selbst bei komplexen Querschnitten.
Die automatische Linearisierung der Stäbe verbessert die Qualität des Endergebnisses.
Größen
Länge: 16.000 mm
Breite: 3.000 mm
Höhe: 2.400 mm
Gewicht: 2.500 kg
Leistungen
Bis zu 500 Fenster/8 Stunden (1 Flügel)
Gesuchte Operatoren: 1
Ernährung und Verbrauch
Installierte Leistung: 14 kW
Spannung: 400 V
Minimale Druck: 7 bar
Luftverbrauch: 200 Nl/min
Arbeitsfähige Profile
Länge: 700 bis 6.500 mm (min. 400 mm auf Anfrage)
Breite: 40 bis 130 mm
Höhe: 40 bis 180 mm
Optionale und verfügbare Konfigurationen
Das Schneidzentrum kann mit einer Reihe von Zubehör und fortschrittlicher Software aufgerüstet werden:
- Fly Optimizer: Optimierung der Restbalken zur Reduzierung von Abfällen
- STATISTIKEN: Produktionsdatenanalyse für kontinuierliche Überwachung
- Wiederherstellungsoption: fehlerhafte Teile in neue Listen einfügen
- Schalldichte Kabine: maßgeschneidert zur Geräuschreduzierung
- Motorisierter Entlademischertisch mit Auslass auf der gegenüberliegenden Seite
- Automatische oder manuelle Etikettiermaschine
- Laser zur Markierung von Profilen (einzeln oder doppelt)
- Schnitzelkonveyor NRT 500 / NRT-CP
- Staubsauger mit 2 Beuteln, 4 Ausgänge Ø 100 (Mod. D4)
- Vorrichtung zur Verbindung mit ASG-E Schraubzentren
- Individuelle Anpassungen auf Anfrage für nicht standardisierte Profile
Fortgeschrittene Software und Integration 4.0
Die CUT 3B-Management-Software ermöglicht den automatischen Import von Schneidelisten und die Optimierung des Zyklus. Sie ist in intelligente Fabriksysteme integrierbar und unterstützt statistische Analysen, die Wiederverwendung von Abfällen, das Fehlermanagement und die Anpassung an verschiedene Profiltypen.
Maximiere jede Stange, automatisiere jeden Schnitt: Fordere jetzt eine Demo oder eine technische Beratung zum CUT 3B an.
