BFB 1000 S
Multifunktionsbank für die Montage von Beschlägen an PVC-, Holz-Aluminium- und Aluminiumfenstern
Maximale Effizienz bei der Montage von Beschlägen: präzise, vielseitig, intuitiv
Perfekt, wenn du…
- Die Montagezeiten von Beschlägen an beliebigen Fenstern und Türen reduzieren.
- Präzise Ausführung von Scharnierlöchern, Grifflöchern und Cremonese-Schnitten.
- Arbeiten in Ergonomie dank der Neigung der Arbeitsfläche
- Vermeiden Sie Kratzer und Abnutzung der Profile während der Bearbeitung.
- Spezifische Optionen integrieren, um Effizienz und Produktivität zu steigern.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Maximale Effizienz bei der Montage von Beschlägen: präzise, vielseitig, intuitiv

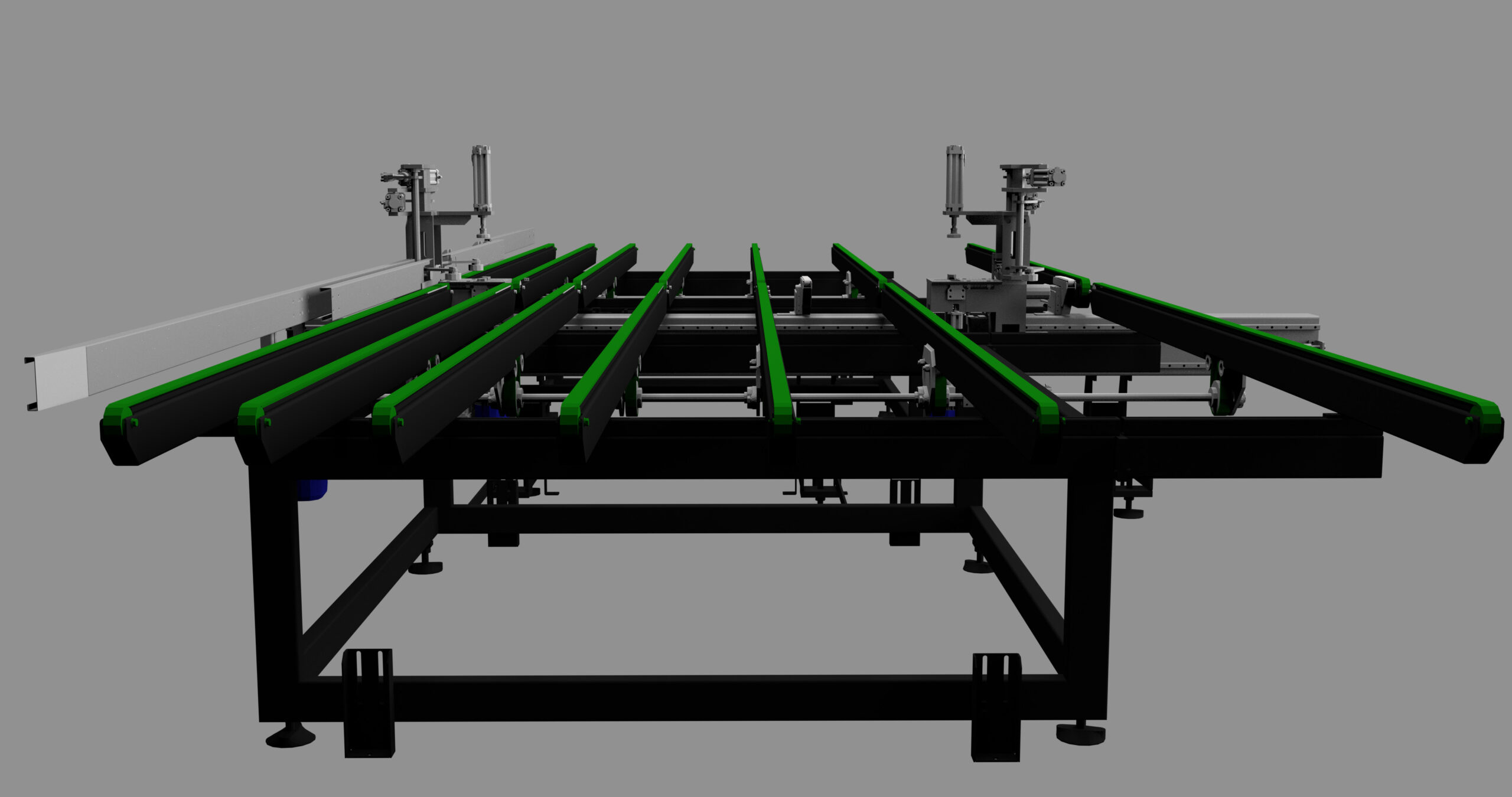

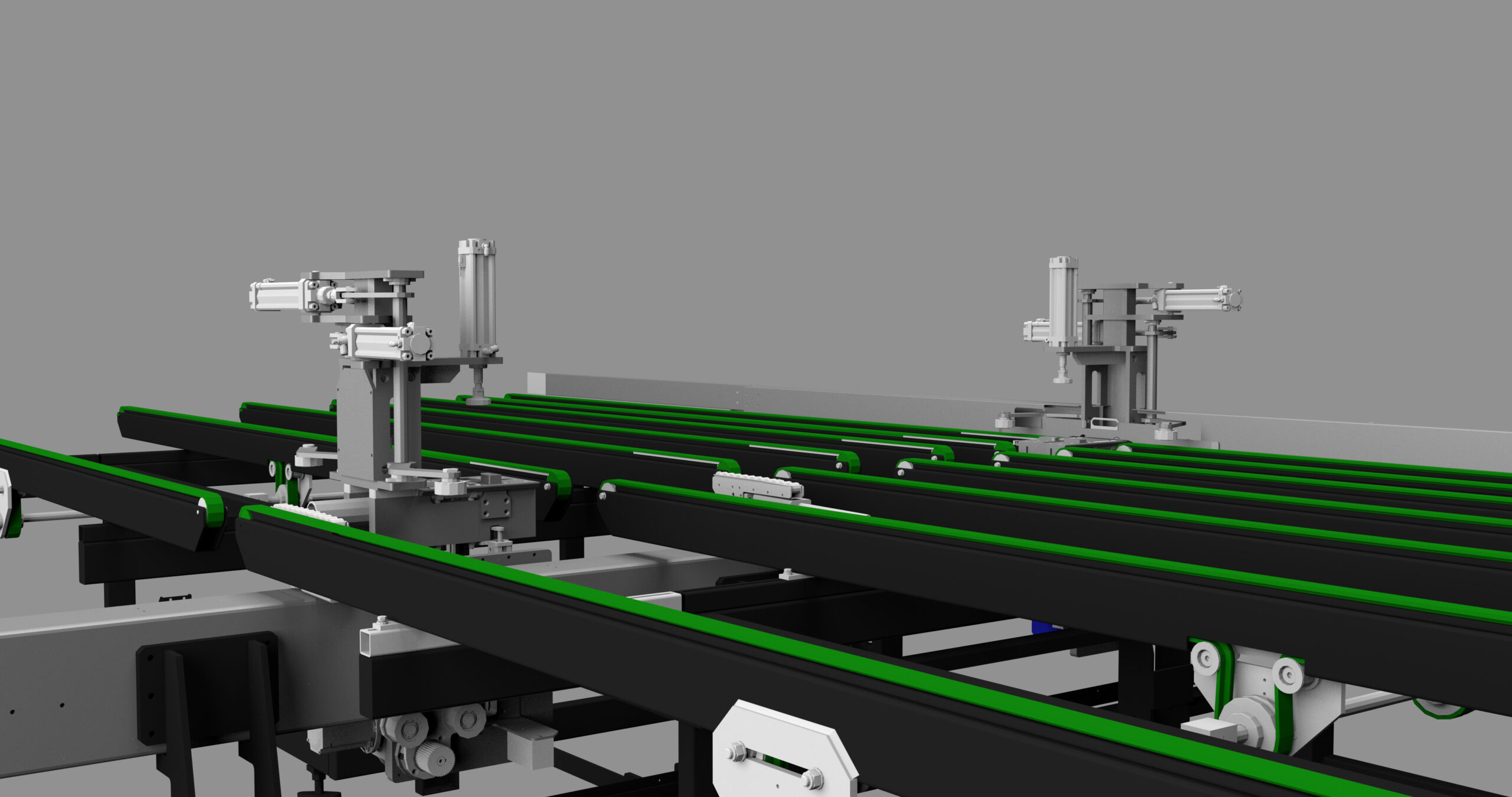

Der BFB 1000 S ist der multifunktionale Montagearbeitsplatz von GRAF Synergy, der entwickelt wurde, um die vollständige Montage der Perimeterbeschläge an Fenstern aus PVC, Aluminium und Holz-Aluminium zu optimieren. Dank einer robusten Stahlkonstruktion, der pneumatischen Verriegelung des Flügels und einer kratzfesten Arbeitsplatte ermöglicht er schnelle, sichere und wiederholbare Bearbeitungen.
Die Werkbank ist mit einer pneumatisch einstellbaren Neigung von 0° bis -14° ausgestattet, einem direkten Messsystem für das Schneiden von Werkzeugen und Utensilien auf linear geführten Kugelumlaufspindeln, um eine hohe Präzision bei allen Arbeiten zu gewährleisten: Scharnierlöcher, Griffloch und Cremonese-Schnitt. Sie ist mit zahlreichen Optionen anpassbar und eignet sich sowohl für Handwerksbetriebe als auch für industrielle Anwendungen.
5 Gründe, sich für BFB 1000 S zu entscheiden
- Maximale betriebliche Vielseitigkeit. Geeignet für Fensterrahmen aus PVC, Aluminium und Holz-Aluminium, mit anpassbaren Werkzeugen für jede Produktionsanforderung.
- Schnelle und fehlerfreie Montagen. Pneumatische Verriegelung, verstärkte Drehanschläge und hochpräzise Linearführung für wiederholbare Ergebnisse.
- Pneumatisch neigbarer Tisch. Einstellung von 0° bis -14° zur Verbesserung der Ergonomie und Zugänglichkeit während der Montagephasen.
- Robuste Struktur und kratzfeste Oberfläche. Schweißgitterplatte mit abriebfestem Material, perfekt für intensive Arbeiten.
- Kompakt, aber hochleistungsfähig. Mit nur 3,27 Metern Länge bietet es auch in begrenzten Produktionsräumen hohe Leistungen.
Produktdetails
Der BFB 1000 S führt alle notwendigen Arbeiten für die Montage der Perimeterbeschläge schnell und präzise aus.
Größen
Länge: 3.275 mm
Breite: 1.670 mm
Höhe (verstellbar): 920 ÷ 1.020 mm
Gewicht: 380 kg
Leistungen
Benötigte Operatoren: 1
Betrieb: Unterstütztes Handbuch
Bearbeitbare Rahmenmaße:
Min: 400 x 400 mm
Max: 2.500 x 2.500 mm
Ernährung und Verbrauch
Installierte Leistung: 0,2 kW
Spannung: 230 V (nur mit Messkit für Glasstopfen)
Minimale Betriebsdruck: 7 bar
Luftverbrauch pro Zyklus: 14 Nl/min
Funktionen und unterstützte Bearbeitungen
- 3-Punkt-Beschlagbohrung
- Befestigungsbohrungen für Scharniere, sowohl vertikal als auch winklig
- Werkzeugschnitt (Cremonese)
- Position und Abstand der Bohrungen einstellen
Optionale und verfügbare Konfigurationen
Um allen Produktionsanforderungen gerecht zu werden, kann der Tisch mit folgendem ausgestattet werden:
- Öl-Pneumatische Stanzmaschine für Werkzeugschneiden
- Automatische Schrauber mit Laserpointer (manuelle oder automatische Hebung)
- Zweibitzige Bohrmaschine für Scharniere
- Integrierbares Werkzeuglager
- Messkit für Glasleisten
