005NV
Vertikaler Shuttle mit Drehfunktion für intelligente Logistik von Fensterrahmen
Präzision und Vielseitigkeit für integrierte Handhabung
Perfekt, wenn:
- Den Fluss zwischen Montage, Verglasung und Lagerung optimieren
- Komplexe Drehungen von Rahmen in engen Räumen verwalten
- Spiegelnde Linien oder parallele Anlagen ansteuern
- Die manuellen Vorgänge zwischen den einzelnen Phasen minimieren.
- Sicher arbeiten, auch mit großen Türen.
- Die Logistik an die verschiedenen Produktionsformate anpassen
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Präzision und Vielseitigkeit für integrierte Handhabung

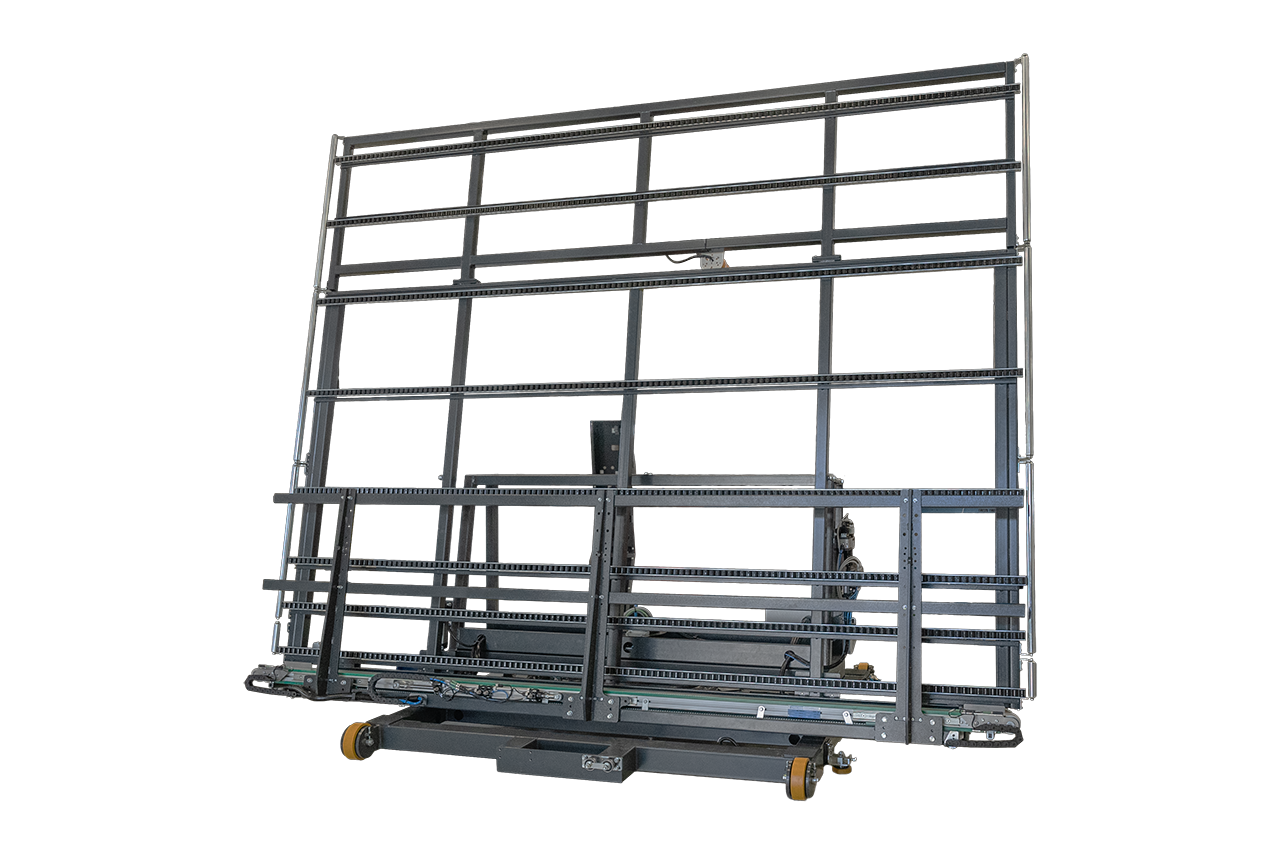

005NV ist der umfassendste Graf Synergy Shuttle für die automatisierte Handhabung von Türen, Rahmen und fertigen Fenstern. Dank seines Rotationssystems kann es die Teile um ±180° drehen und sie an die Ausrichtung anpassen, die in den verschiedenen Produktionsphasen erforderlich ist, wodurch die Abläufe optimiert und manuelle Handhabungen reduziert werden.
Hergestellt aus lackiertem Stahl, mit einer um 8° geneigten Struktur für stabilen Halt, kombiniert sie eine schnelle Translation (bis zu 2 m/s) mit höchster Präzision (0,5 mm in der Translation und 0,1° in der Rotation).
5 Gründe, sich für 005NV zu entscheiden
- Automatische Rotation ±180°. Servounterstütztes System zum präzisen und schnellen Ändern der Ausrichtung von Bildern.
- Maximale Fluidität bei den Übergängen. Dank seitlicher Rollen, Führungsrädern und einem motorisierten Band mit Inverter erfolgt jeder Transfer nahtlos und ohne Ausrichtungsprobleme.
- Hohe Missionsgeschwindigkeit. Durchschnittlicher vollständiger Zyklus in 45 Sekunden, optimiert für produktionsintensive Linien.
- Integrierte Sicherheit für jede Situation. Frontale Anti-Umfall-Schutz und geneigte Struktur gewährleisten Stabilität, selbst bei plötzlichem Halt.
- Vollständige Layout-Flexibilität. Unterstützt spiegelbildliche Konfigurationen und ist in einer vergrößerten Version von bis zu 4.000 x 3.200 mm erhältlich.
Produktdetails
005NV ist die ideale Lösung für den automatischen Transfer und die Rotation von Rahmen zwischen verschiedenen Produktionsstationen.
Größen
Länge: 1.900 mm
Breite: 3.600 mm
Höhe: 3.000 mm
Gewicht: 950 kg
Leistungen
Durchschnittliche Zykluszeit (Beladung + Transport + Entladung): 45 Sek.*
Übersetzungsgeschwindigkeit: bis zu 2 m/s
Gesuchte Operatoren: 1
Elemente rotieren: ±180
(hängt von der Linienlänge ab)
Ernährung und Verbrauch
Installierte Leistung: 10 kW
Spannung: 400 V
Luftverbrauch pro Zyklus: 30 NI/min
Betriebsdruck: 7 bar
Handhabbare Profile (Rahmengrößen)
Maximale Länge: 3.200 mm
Maximale Breite: 2.800 mm
Maximale Dicke: 130 mm
Unterstützte Funktionen und Bearbeitungen

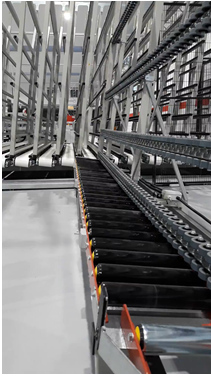

- Laden/Entladen auf Rollenbahnen oder motorisierten Lagereinrichtungen
- Automatische Drehung ±180° um die vertikale Achse
- Fließender Übergang zwischen verschiedenen Orientierungen
- Seitliche Zentrierung durch Rollen
- Transport auf Schienen durch hochbelastbare Laufrollen
Optionale und verfügbare Konfigurationen
Konfigurierbar, um sich an jede Layout-Anforderung anzupassen, kann 005NV mit folgender Ausstattung versehen werden:

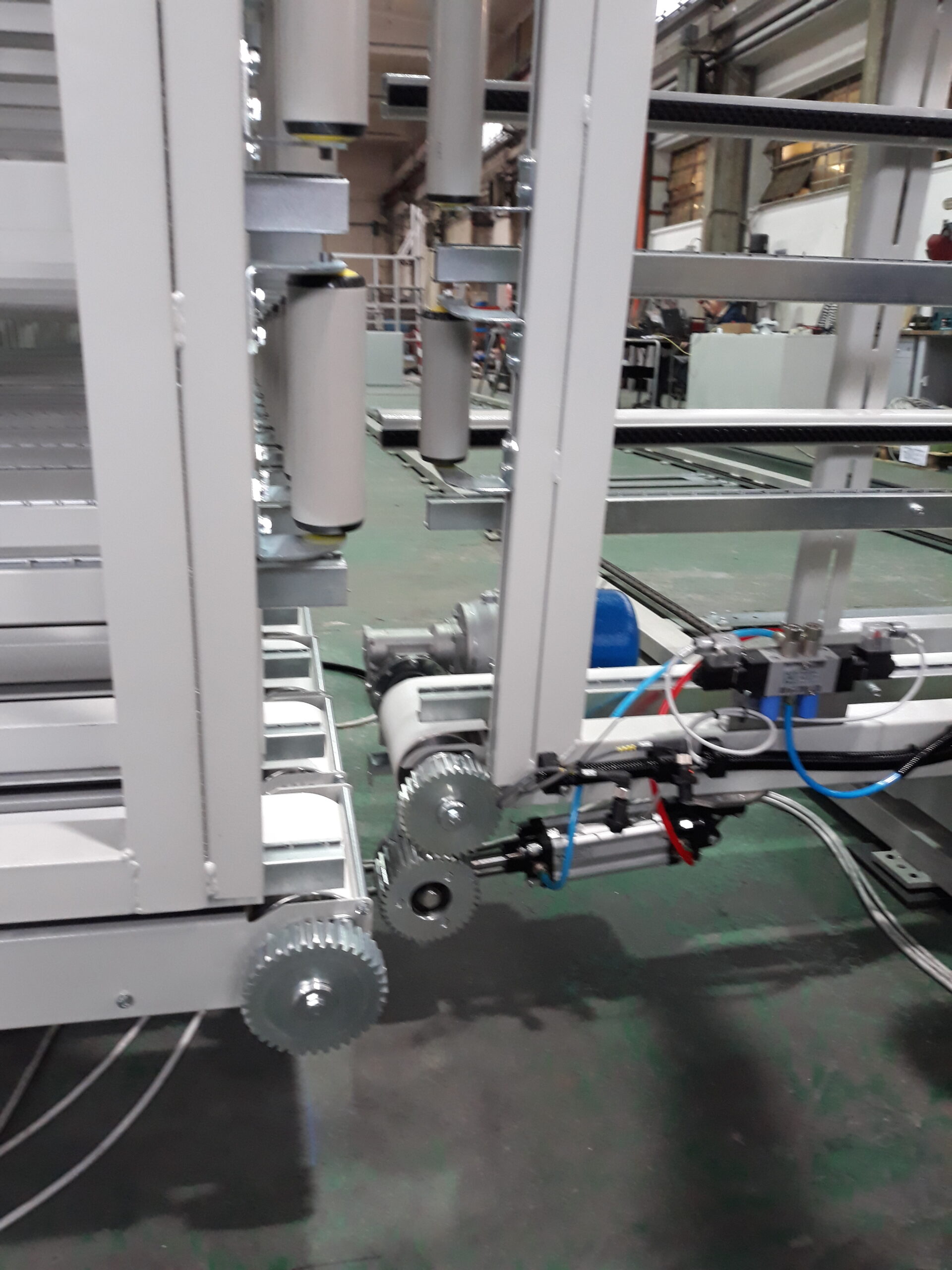

- Zahnstangensystem zur Antriebübertragung auf Lagerbänder
- Bediengurt für Schalttafeln
- Erweiterte Version 005NV40 (4.000 x 3.200 mm)
Diese Optionen erweitern den Einsatz auch für Anlagen mit hohen Volumina oder Sonderformaten.
TECHNOLOGIE UND AUTOMATISIERUNG
Die 005NV ist mit einem hochpräzisen Brushless-Motor für die Translation und einem servounterstützten Rotationssystem ausgestattet, das sich nahtlos in Industrie 4.0-Anlagen integriert. Das Förderband mit Inverter ermöglicht dynamische Anpassungen, während die Integration mit Managementsoftware und Überwachungssystemen eine vollständige Rückverfolgbarkeit und zentrale Verwaltung der Logistik gewährleistet.
Kontaktieren Sie uns, um herauszufinden, ob der 005NV die richtige Lösung für Ihre Produktion ist.
