002NV
Vertikalisierungs-Shuttle für automatisierte Montagelinien
Bewege präzise, richte sicher aufrecht aus
Perfekt, wenn:
- Den Fluss zwischen Schweißen, Lagerung und Montage von Werkzeugen automatisieren.
- Die Bewegungsgeschwindigkeit erhöhen und gleichzeitig das Risiko von Fehlern oder Schäden reduzieren.
- Vertikale und horizontale Übergänge mit einer einzigen Lösung verwalten
- Sicher arbeiten, auch bei plötzlichen Stopps.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Bewege präzise, richte sicher aufrecht aus

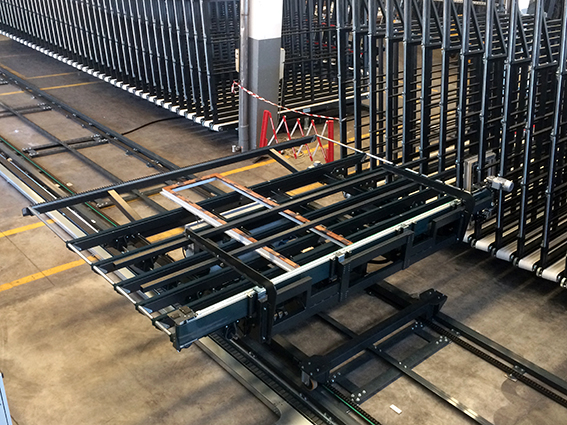

Die 002NV von Graf Synergy ist ein autonomes Shuttle, das entwickelt wurde, um das Laden und Entladen von geschweißten Baugruppen zwischen den verschiedenen Stationen der Produktionslinie zu optimieren. Dank ihrer Fähigkeit, die Elemente mit höchster Präzision von horizontal auf vertikal (und umgekehrt) auszurichten, werden Unterbrechungen und manuelle Handhabungen eliminiert, was die Effizienz und Sicherheit erhöht.
Kompakt, aber leistungsstark, arbeitet die 002NV mit Übersetzungsgeschwindigkeiten von bis zu 2 m/s und millimetergenauen Toleranzen. Sie lässt sich perfekt in automatisierte Anlagen, auch in engen Räumen, integrieren.
5 Gründe, sich für 002NV zu entscheiden
- Präzise und automatische Vertikalisierung. Servounterstütztes System mit bürstenlosem Motor, das den Rahmen von 0 bis 92° (optional 98°) mit einer Genauigkeit von 0,1° ausrichtet.
- Schnelle und flüssige Translation. Bewegung bis zu 2 m/s mit einer Wiederholgenauigkeit von 0,5 mm. Die Kontaktfläche mit Riemen und Bürsten sorgt für einen kontinuierlichen Lauf.
- Integrierte Sicherheit. Aktive Sturzschutzvorrichtungen auch im Falle eines Notstopps. Seitenrollen zur Zentrierung in horizontalen Durchgängen.
- Vollständige Integration. Verarbeitet Elemente, die von horizontalen Tischen oder vertikalen Rollenbahnen ankommen. Kompatibel mit automatisierten Lagern und Sortierlogiken.
- Ideal für jedes Layout. Kompakte, robuste und pulverbeschichtete Struktur. Perfekt für maßgeschneiderte Linien und modulare Logistiksysteme.
Produktdetails
Die Shuttle 002NV ist für den automatischen Transport von geschweißten Rahmen zwischen Produktionsstationen mit Richtungswechsel konzipiert. Dank der Struktur aus Polyurethanriemen, seitlichen Rollen und dem Förderband an der Basis gewährleistet sie:
Größen
Länge: 3.400 mm
Breite: 3.500 mm
Höhe: 3.300 mm
Gewicht: 1,300 kg
Leistungen
Durchschnittliche Zykluszeit (Beladung + Transport + Entladung): 50 Sek.*
Übersetzungsgeschwindigkeit: bis zu 2 m/s
- Bitte geben Sie den Inhalt an, den Sie ins Deutsche übersetzen möchten.
Gesuchte Operatoren: 1
Ernährung und Verbrauch
Installierte Leistung: 12 kW
Spannung: 400 V
Luftverbrauch pro Zyklus: 30 NI/min
Betriebsdruck: 7 bar
Handhabbare Profile (Rahmengrößen)
Maximale Länge: 2.800 mm
Maximale Breite: 1.400 mm
Maximale Dicke: 130 mm
Unterstützte Funktionen und Bearbeitungen
- Laden und Entladen auf Tischen oder Rollenbahnen
- Übertragung zwischen horizontal und vertikal
- Kontrollierter Druck auf Stützen oder Ablagen
- Ausrichtung und Zentrierung der Rahmen
- Reibungslose Verwaltung auch von gemischten Strömen
Optionale und verfügbare Konfigurationen
Die 002NV ist hochgradig anpassbar an das Produktionslayout und die Anforderungen an die Handhabung. Zu den Optionen gehören:
- Vertikalisierung bis zu 98° (statt 92°)
- Haken zur unterstützten Handhabung des Schaltkastens
- Schwerkraftlagerungssystem
- Zahnstangensystem zur Übertragung auf die Lagerbänder
Diese Lösungen machen sie auch in komplexen Kontexten mit FIFO-Logik, Puffern oder der Anbindung an bestehende Anlagen anpassungsfähig.
TECHNOLOGIE UND AUTOMATISIERUNG
Die 002NV Shuttle ist mit hochpräzisen Brushless-Motoren und einem Inverter zur dynamischen Geschwindigkeitskontrolle ausgestattet und fügt sich nahtlos in automatisierte Systeme der Industrie 4.0 ein. Die Steuerung kann mit Überwachungssoftware und ERP-Systemen verbunden werden, um die Rückverfolgbarkeit des Systems zu gewährleisten und die Synchronisation mit den anderen Phasen der Produktionslinie zu ermöglichen. Ihre modulare Architektur erlaubt zukünftige Upgrades und maßgeschneiderte Anpassungen auf Anfrage.
Kontaktieren Sie uns, um herauszufinden, ob der 002NV die richtige Lösung für Ihre Produktion ist.
