001BN
Montagetisch für Tür- und Rahmenbau
Ergonomie und Vielseitigkeit für jede Phase der Montage
Perfekt, wenn:
- Die manuelle Montage von Tür und Rahmen vereinfachen
- In vertikaler und horizontaler Position mit maximaler Ergonomie arbeiten.
- Einfache Integration von manuellen Arbeitsplätzen in automatische Linien
- Die Ermüdung der Mitarbeiter in den Montagephasen reduzieren
- Großformatige Rahmenbearbeitung verwalten
- Eine robuste, aber vielseitige Struktur haben.
Fordern Sie jetzt die technische Broschüre an oder sprechen Sie mit einem Experten
Ergonomie und Vielseitigkeit für jede Phase der Montage
Der Tisch 001BN ist so konzipiert, dass er manuelle Vorgänge beim Zusammenfügen von Tür und Rahmen sowie beim Montieren von Beschlägen sowohl in vertikaler als auch in horizontaler Position erleichtert. Er eignet sich ideal als Verbindungspunkt zwischen horizontalen automatischen Linien und vertikalen manuellen Arbeitsplätzen und gewährleistet Stabilität, Sicherheit und Benutzerfreundlichkeit.
Die elektroschweißte Stahlkonstruktion ist mit einem pneumatischen Kippmechanismus und einer Arbeitsfläche mit Bürsten ausgestattet, während die versenkbare untere Rollenbahn die Bewegungen während der Arbeitsphase erleichtert.
5 Gründe, sich für 001BN zu entscheiden
- Einfaches und sicheres pneumatisches Kippen. Die Arbeitsfläche lässt sich mit pneumatischem Steuerung von horizontal auf vertikal kippen, was die Zugänglichkeit verbessert.
- Maximale ergonomische Bedienung. Die Kombination aus Bürsten und versenkbarer Walze macht jeden Montageprozess einfacher.
- Leichte, aber robuste Struktur. Konstruktion aus elektroweichem Stahl, optimiert für Stabilität und einfache Handhabung.

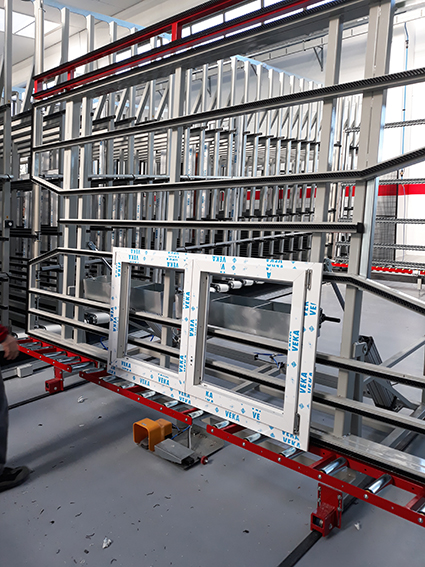

- Anpassbar an jedes Layout. Verfügbar mit Varianten auf Rollen mit Brems- und Pneumatiksystem für die Bewegung auf Bodenführungen.
- Wirtschaftliche und funktionale Lösung. Einfach zu bedienen, benötigt keine Stromversorgung. Minimaler Luftverbrauch.
Produktdetails
Der Tisch 001BN ist so konzipiert, dass er manuelle Vorgänge beim Zusammenfügen von Tür und Rahmen sowie beim Montieren von Beschlägen sowohl in vertikaler als auch in horizontaler Position erleichtert. Er eignet sich ideal als Verbindungspunkt zwischen horizontalen automatischen Linien und vertikalen manuellen Arbeitsplätzen und gewährleistet Stabilität, Sicherheit und Benutzerfreundlichkeit.
Die elektroschweißte Stahlkonstruktion ist mit einem pneumatischen Kipp-System und einer Arbeitsfläche mit Bürsten ausgestattet, während die versenkbare Unterroller die Bewegungen während der Arbeitsphase erleichtert.
Größen
Länge: 3.500 mm
Breite: 2.100 mm
Höhe: 2.380 / 2.500 mm*
Gewicht: 240 kg
(Höhe auf Anfrage variabel)
Leistungen
Gesuchte Operatoren: 1
Betriebsanleitung: Handbuch
Umkippen: Reifen
Ernährung und Verbrauch
Installierte Leistung:
Spannung: nicht vorgesehen
Luftverbrauch pro Zyklus: 50 NI/min
Betriebsdruck: 7 bar
Handhabbare Profile (Rahmengrößen)
Maximale Länge: 3.500 mm
Maximale Breite: 2.100 mm
Funktionen und unterstützte Bearbeitungen
- Montage von Beschlägen an Türblatt und Rahmen
- Elemente in vertikaler und horizontaler Position koppeln
- Verbindung zwischen automatischen und manuellen Linien
- Unterlage mit Bürsten
- Versenkbare Stützrolle
- Pneumatisches Kippsystem
Optionale und verfügbare Konfigurationen
Der Tisch kann angepasst werden mit:
- Zubehörschublade
- Pneumatisch absenkbare Unterroller
- Struktur mit Rädern und pneumatischer Bremse (tritt- oder manuell betätigt)
Diese Lösungen ermöglichen es, den Arbeitsplatz zu optimieren und die Arbeitsfläche an dynamische Layouts anzupassen.
TECHNOLOGIE UND AUTOMATISIERUNG
Essentiell, aber funktional: 001BN arbeitet mit pneumatischen Aktuatoren, ohne dass eine elektrische Versorgung erforderlich ist. Perfekt für die Integration in manuelle Arbeitsplätze kann es dank der mobilen Versionen leicht verschoben oder umpositioniert werden und wird so zu einem flexiblen Verbündeten in den Phasen der Endbearbeitung und Qualitätskontrolle.
Kontaktieren Sie uns, um herauszufinden, ob der 001BN die richtige Lösung für Ihre Produktion ist.
